[SOA] Amazon VPC

RoyOps 2023. 11. 27. 18:24

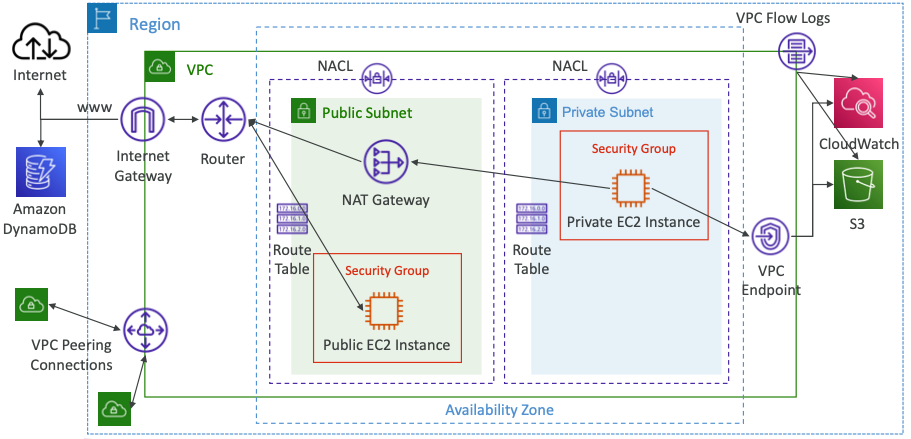

Amazon VPC

이번 장에서는 SysOps Administrator를 준비하며 Virtual Private Cloud의 약자인 VPC에 대해서 알아보도록 한다.

CIDR

IPv4

  • CIDR(Classless Inter-Domain Routing): IP 주소 할당 방법이다.
  • 일반적으로 보안 그룹 규칙 및 AWS 네트워킹에 사용된다.

  • IP 주소 범위를 정의하는 데 도움이 된다.
    • WW.XX.YY.ZZ/32 => 하나의 IP가 할당된다.
    • 0.0.0.0/0 => 모든 IP가 할당된다.
    • 192.168.0.0 => 192.168.0.0 ~ 192.168.0.63 범위의 총 64개의 IP가 할당된다.
  • CIDR은 두 가지 구성요소로 구성된다.
  • Base IP
    • 범위(XX.XX.XX.XX)에 포함된 IP를 나타낸다.
    • 예를 들어, 10.0.0.0, 192.168.0.0 등이 있다.
  • Subnet Mask
    • IP에서 변경할 수 있는 비트 수를 정의한다.
    • 예를 들어, /0, /24, /32 등이 있다.
    • 두 가지 형식을 가질 수 있다.
      • /8 = 255.0.0.0
      • /16 = 255.255.0.0
      • /24 = 255.255.255.0
      • /32 = 255.255.255.255

Subnet Mask

  • 서브넷 마스크는 기본적으로 기본 IP의 일부가 기본 IP에서 추가 다음 값을 얻을 수 있도록 허용한다.
    • 192.168.0.0/32 => 192.168.0.0 1개의 IP를 허용한다.
    • 192.168.0.0/31 => 192.168.0.0 ~ 192.168.0.1 2개의 IP를 허용한다.
    • 192.168.0.0/30 => 192.168.0.0 ~ 192.168.0.3 4개의 IP를 허용한다.
    • 192.168.0.0/29 => 192.168.0.0 ~ 192.168.0.7 8개의 IP를 허용한다.
    • 192.168.0.0/28 => 192.168.0.0 ~ 192.168.0.15 16개의 IP를 허용한다.
    • 192.168.0.0/27 => 192.168.0.0 ~ 192.168.0.31 32개의 IP를 허용한다.
    • 192.168.0.9/0 => 0.0.0.0 ~ 255.255.255.255 모든 IP를 허용한다.

Public IP vs Private IP (IPv4)

  • IANA(Internet Assigned Numbers Authority)는 개인(LAN) 및 공용(인터넷) 주소 사용을 위해 특정 IPv4 주소 블록을 설정했다.
  • Private IP는 특정 값만 사용할 수 있다.
    • 10.0.0.0 ~ 10.255.255.255 (10.0.0.0/8): 대규모 사설 네트워크에 사용한다.
    • 172.16.0.0 ~ 172.31.255.255 (172.16.0.0/12): AWS 기본 VPC의 영역에 사용된다.
    • 192.168.0.0 ~ 192.168.255.255 (192.168.0.0/16): 홈 네트워크에 사용한다.
  • 위에서 나열한 주소 이외에는 전부 인터넷에서 공용으로 사용된다.

Default VPC

  • 모든 새 AWS 계정에는 기본 VPC가 있다.
  • 서브넷이 지정되지 않은 경우 새 EC2 인스턴스가 기본 VPC로 시작된다.
  • 기본 VPC에는 인터넷 연결이 있고 내부의 모든 EC2 인스턴스에는 Public IPv4 주소가 있다.
  • Public 및 Private IPv4 DNS 이름도 얻는다.

VPC

  • VPC는 Virtual Private Cloud의 약자다.
  • AWS 리전에는 여러 개의 VPC가 있을 수 있다. (리전당 최대 5개 - 소프트 제한)
  • 각 CIDR에 대해 VPC당 CIDR는 5개다.
    • 최소 크기는 /28로 16개의 IP 주소를 가진다.
    • 최대 크기는 /16으로 65,536개의 IP 주소를 가진다.
  • VPC는 Private이므로 Private IPv4 범위만 허용된다.
    • 10.0.0.0 ~ 10.255.255.255 (10.0.0.0/8)
    • 172.16.0.0 ~ 172.31.255.255 (172.16.0.0/12)
    • 192.168.0.0 ~ 192.168.255.255 (192.168.0.0/16)
  • VPC CIDR는 다른 네트워크(예. 기업)와 겹쳐서는 안된다.

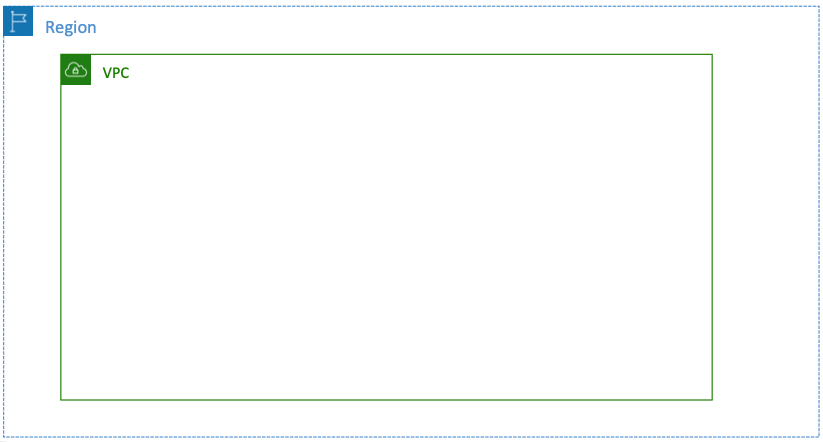

  • 리전에 VPC가 생성된 모습은 아래와 같다.

Subnet (IPv4)

  • AWS는 각 서브넷에 5개의 IP 주소(처음 4개, 마지막 1개)를 예약한다.
  • 이 5개의 IP 주소는 사용할 수 없으며 EC2 인스턴스에 할당할 수 없다.
  • 예를 들어, CIDR 블록이 10.0.0.0/24인 경우 예약된 IP 주소는 아래와 같다.
    • 10.0.0.0: 네트워크 주소
    • 10.0.0.1: AWS에서 VPC 라우터 용으로 예약한다.
    • 10.0.0.2: Amazon 제공 DNS에 매핑하기 위해 AWS에서 예약한다.
    • 10.0.0.3: 향후 사용을 위해 AWS에서 예약한다.
    • 10.0.0.255: 네트워크 브로드캐스트 주소다. AWS는 VPC에서 브로드캐스트를 지원하지 않으므로 주소가 예약되어 있다.
  • 만약 EC2 인스턴스에 29개의 IP 주소가 필요한 경우
    • 크기가 /27인 서브넷은 선택할 수 없다. (IP 주소 32개, 32 - 5 = 27 < 29)
    • 크기가 /26인 서브넷을 선택해야 한다. (IP 주소 64개, 64 - 5 = 59 > 29)

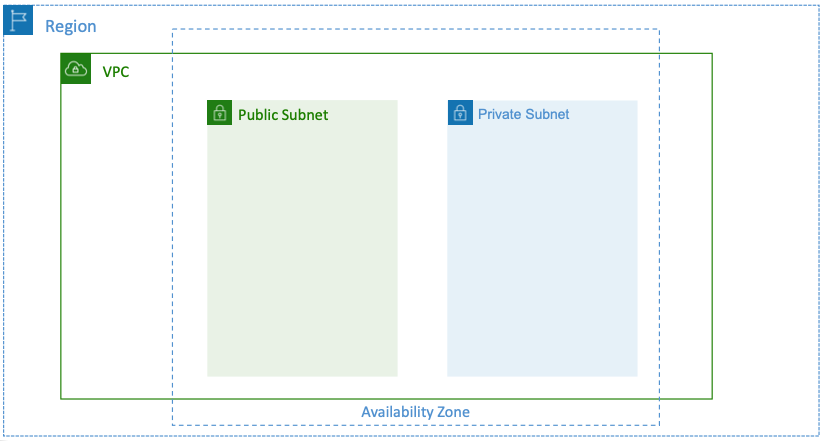

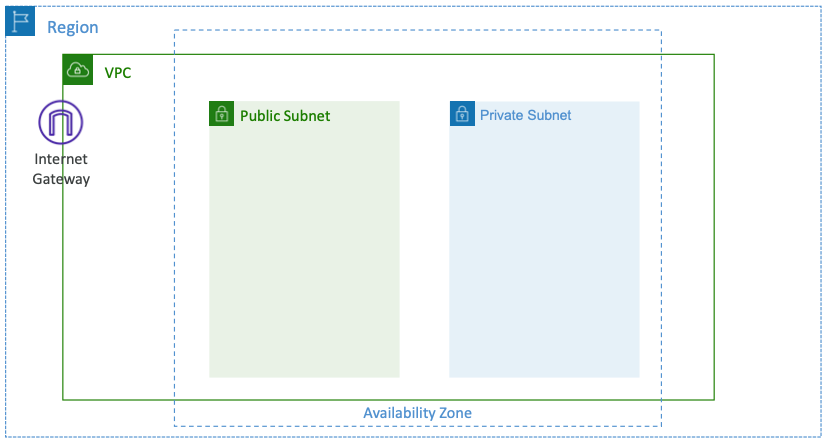

  • VPC에 Public 서브넷과 Private 서브넷이 추가된 모습은 아래와 같다.

Internet Gateway (IGW)

  • VPC의 리소스(예. EC2 인스턴스)가 인터넷에 연결되도록 허용한다.
  • 수평으로 확장되며 가용성이 높고 중복된다.
  • VPC와 별도로 생성되어야 한다.
  • 하나의 VPC는 하나의 IGW에만 연결할 수 있으며, 그 반대의 경우도 마찬가지다.

  • Internet Gateway 자체로는 인터넷 액세스를 허용하지 않으며, 아래의 이미지와 같이 경로 테이블(Route Table)도 편집해야 한다.

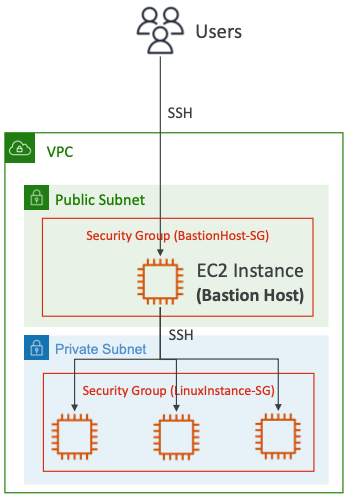

Bastion Host

  • Bastion Host를 사용하여 Private EC2 인스턴스에 SSH로 접속할 수 있다.
  • Bastion은 Public 서비넷에 있으며 다른 모든 Private 서브넷에 연결된다.
  • Bastion Host 보안 그룹은 제한된 CIDR(예. 회사의 Public CIDR)에서 포트 22를 통한 인터넷으로부터의 인바운드를 허용해야 한다.
  • EC2 인스턴스의 보안 그룹은 Bastion Host의 보안 그룹 또는 Bastion 호스트의 Private IP를 허용해야 한다.

NAT Instance

  • NAT는 "Network Address Translation"의 약자다.
  • Private 서브넷의 EC2 인스턴스가 인터넷에 연결되도록 허용한다.
  • Public 서브넷에서 시작되어야 한다.
  • EC2 설정을 비활성화해야 한다. Source / Destination 확인
  • 탄력적 IP가 연결되어 있어야 한다.
  • Route Table은 Private 서브넷에서 NAT 인스턴스로 트래픽을 라우팅하도록 구성되어야 한다.

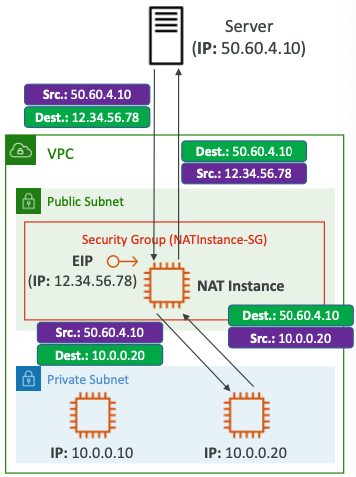

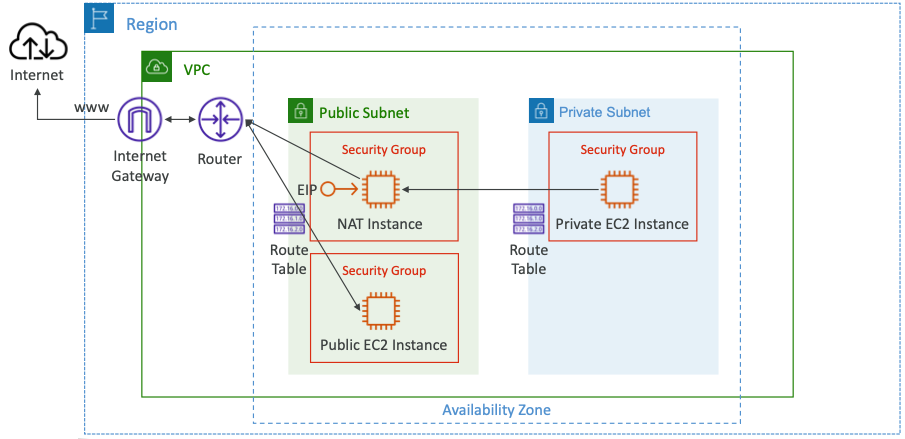

  • NAT 인스턴스가 추가된 모습은 아래와 같다.

  • NAT 인스턴스를 사용하기 위해 사전 구성된(Pre-configured) Amazon Linux AMI를 사용할 수 있다.
    • 2020년 12월 31일에 표준 지원이 종료되었다.
  • 가용성이 높지 않고 기본적으로 복원력이 뛰어난 설정이 아니다.
    • 다중 AZ와 탄력성을 위해서 user-data 스크립트를 통해 ASG를 생성해야 한다.
  • 인터넷 트래픽 대역폭은 EC2 인스턴스 유형에 따라 다르다.
  • 보안 그룹 및 규칙을 관리해야 한다.
    • Inbound
      • Private 서브넷에서 들어오는 HTTP/HTTPS 트래픽을 허용해야 한다.
      • 홈 네트워크에서 SSH를 허용해야 한다. (Internet Gateway를 통한 액세스를 제공)
    • Outbound
      • 인터넷에 대한 HTTP/HTTPS 트래픽을 허용해야 한다.

NAT Gateway

  • AWS를 통해 관리되는 NAT로, 더 높은 대역폭, 고가용성을 제공하며 사용자가 관리할 필요가 없다.
  • 사용량 및 대역폭에 따라 시간당 비용을 지불하면 된다.
  • NATGW는 특정 가용 영역에 생성되며 Elastic IP(EIP)를 사용한다.
  • 동일한 서브넷의 EC2 인스턴스에서는 사용할 수 없으며, 다른 서브넷에서 사용해야 한다.
  • IGW를 필요로 한다. (Private Subnet -> NATGW -> IGW)
  • 5Gbps의 대역폭을 제공하며 최대 100Gbps까지 자동으로 확장할 수 있다.
  • 관리할 보안 그룹이 없거나 필요하지 않다.

  • NAT Gateway는 단일 가용 영역 내에서 복원력이 뛰어나다.
  • 내결함성을 위해 여러 AZ에 여러 NAT Gateway를 생성해야 한다.

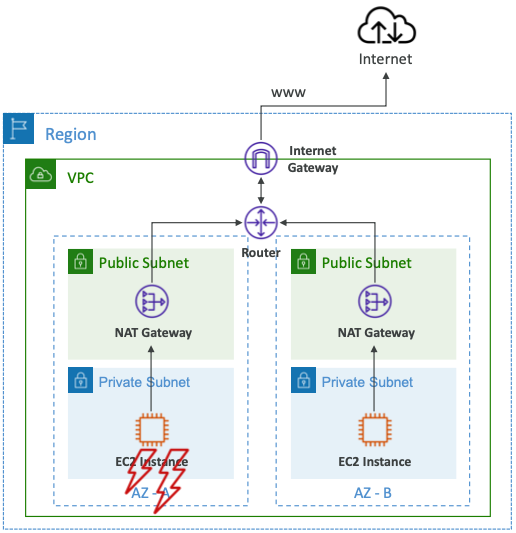

  • 아래와 같이 다중 NAT Gateway를 설치한 경우, AZ가 중단되더라도 NAT가 필요하지 않으므로 교차 AZ 장애 조치가 필요하지 않다.

  • NAT Gateway와 NAT Instance는 아래와 같은 차이를 가지고 있다.

DNS Resolution

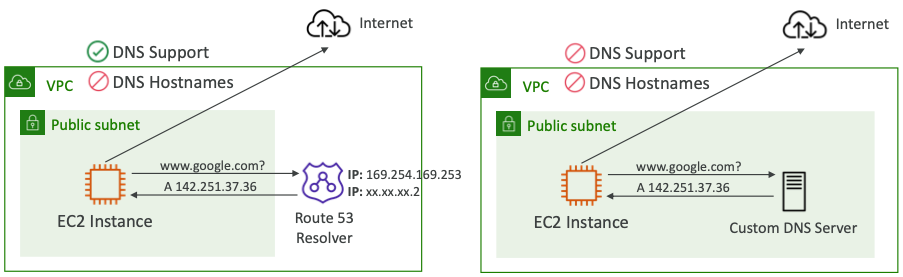

  • DNS Resolution (enableDnsSupport)
    • Route 53 Resolver 서버의 DNS Resolver가 VPC에 대해 지원되는지 결정한다.
    • True (기본값): 169.254.169.253 또는 VPC IPv4 네트워크 범위 + 2의 기본에 있는 예약된 IP 주소에서 Amazon Resolver DNS 서버를 쿼리한다.

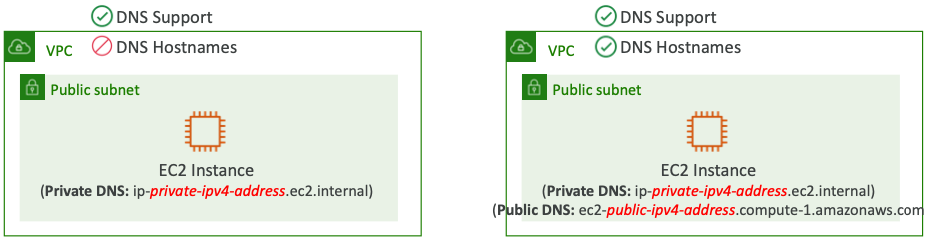

  • DNS Hostnames (enableDnsHostname)
    • 기본으로 생성되는 VPC에는 기본적으로 활성화되어 있고, 새롭게 생성하는 VPC들에는 기본적으로 비활성화되어 있다.
    • enableDnsSupport=true가 아닌 이상 아무 작업도 수행되지 않는다.
    • True인 경우 Public IPv4가 있는 경우, EC2 인스턴스에 Public 호스트 이름을 할당한다.

  • Route 53의 Private 호스팅 영역에서 사용자 지정 DNS 도메인 이름을 사용하는 경우, enableDnsSupport와 enableDnsHostname 모두 True 설정해야 한다.

NACL

  • NACL은 "Network Access Control List"의 약자다.
  • NACL은 서브넷과 주고받는 트래픽을 제어하는 방화벽과 같다.
  • 서브넷당 하나의 NACL을 가지고 있으며, 새로운 서브넷에는 기본 NACL이 할당된다.
  • NACL 규칙을 정의한다.
    • 규칙에는 숫자(1 ~ 32766)가 있으며 숫자가 낮을수록 우선순위가 높다.
    • 첫 번째 규칙이 일치로 결정이 내려진다.
    • 예를 들어, #100 ALLOW 10.0.0.10/32와 #200 ALLOW 10.0.0.10/32를 정의하면 100이 200보다 우선순위가 높으므로 해당 IP 주소가 허용된다.
    • 마지막 규칙은 별표(*)이며 일치하는 규칙이 없는 경우 모든 요청을 거부한다.
    • AWS에서는 우선순위를 100 단위로 추가할 것을 권장한다.
  • 새로 생성된 NACL은 모든 것을 거부한다.
  • NACL은 서브넷 수준에서 특정 IP 주소를 차단하는 효과적인 방법이다.

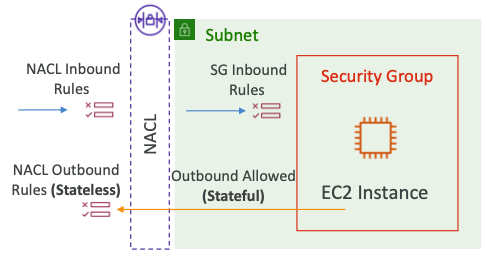

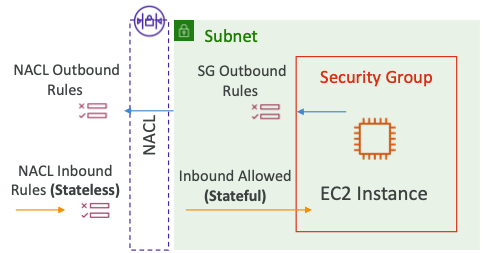

  • 보안 그룹은 상태를 저장하기 때문에(Stateful) Inbound만 허용되어 있더라도 요청에 대한 응답이 가능하다.
  • NACL은 상태를 저장하지 않기 때문에(Stateless) Inbound와 Outbound 모두 허용되어야 요청에 대한 응답이 가능하다.

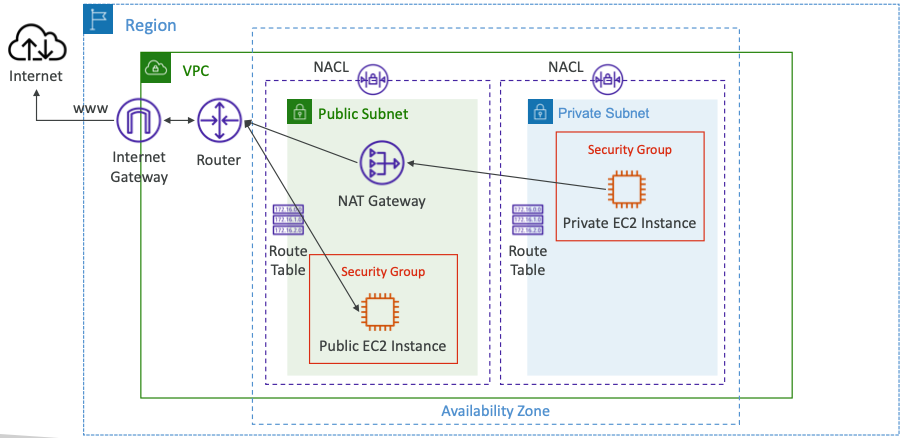

  • 서브넷 단위로 NACL이 추가된 모습은 아래와 같다.

Default NACL

  • 기본으로 추가된 NACL은 연결된 서브넷과의 모든 Inbound/Outbound를 허용한다.
  • 기본 NACL을 수정하는 대신, 사용자 정의 NACL을 생성하는 것이 권장된다.

Ephemeral Port

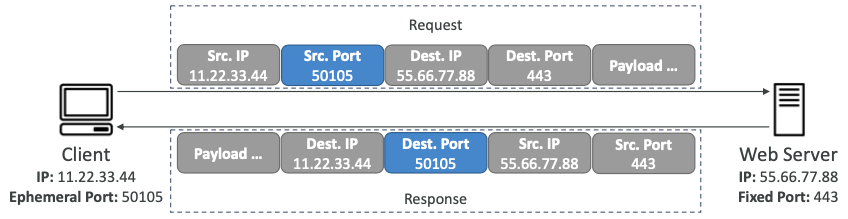

  • 두 엔드포인트가 연결을 설정하려면 포트를 사용해야 한다.
  • 클라이언트는 정의된 포트에 연결하고 임시 포트(Ephemeral Port)에서 응답을 기대한다.
  • 운영 체제마다 서로 다른 포트 범위를 사용한다.
    • IANA & MS Windows 10 -> 49152 ~ 65535
    • 대부분의 리눅스 커널 -> 32768 ~ 60999

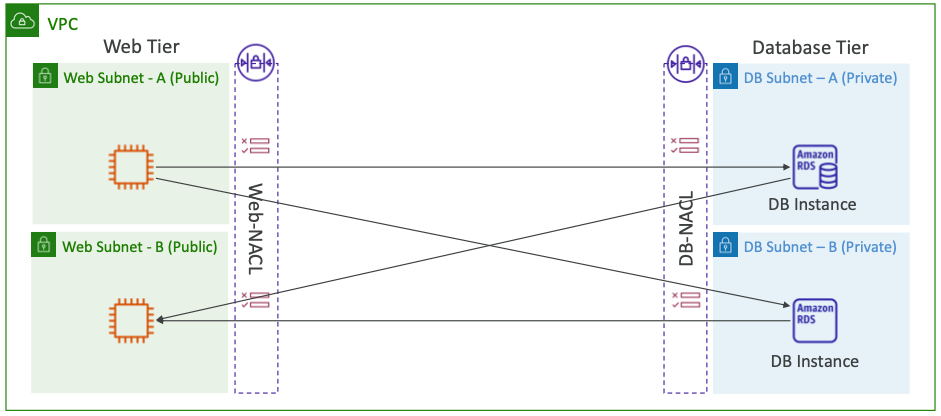

NACL & Ephemeral Port 통합

  • Private 서브넷과 Public 서브넷이 있다면 각 서브넷에 NACL이 하나씩 연결된다.
  • 첫 번째 NACL을 고려하면 데이터베이스 서브넷 CIDR 포트 3306에서 아웃바운드 3306 TCP를 허용해야 한다.
  • 데이터베이스 관점에서 DB NACL은 Web CIDR에서 인바운드 3306 TCP를 허용해야 한다.
  • 데이터베이스가 클라이언트에게 요청을 다시 보낼 때, 클라이언트에 Ephemeral 포트가 있다.
  • DB NACL은 포트에서 아웃바운드 TCP를 1024 ~ 65535까지의 범위를 허용해야 한다.
  • Web NACL은 DB 서브넷 CIDR의 범위 내의 포트에서 인바운드 TCP를 허용해야 한다.

  • 여러 개의 NACL과 서브넷이 있을 경우 각각의 NACL 조합이 NACL 내에서 허용돼야 한다.
  • CIDR을 사용하니 각 서브넷마다 고유의 CIDR이 있고 NACL에 각각 서브넷의 CIDR을 추가해야 한다.

Security Group vs NACL

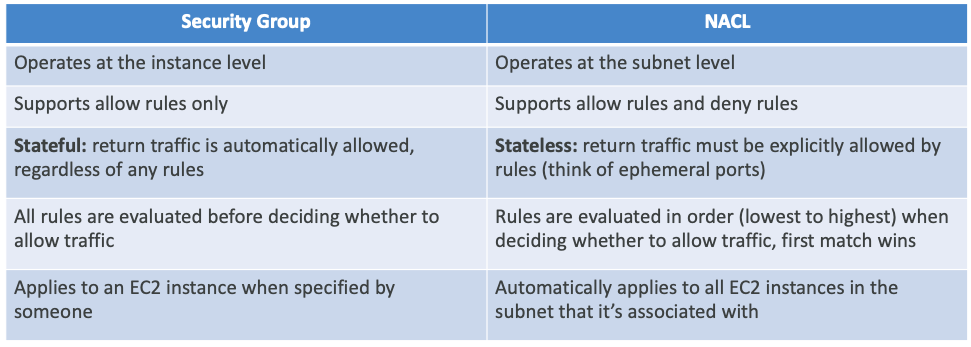

  • Security Group과 NACL의 차이점은 아래의 표와 같다.

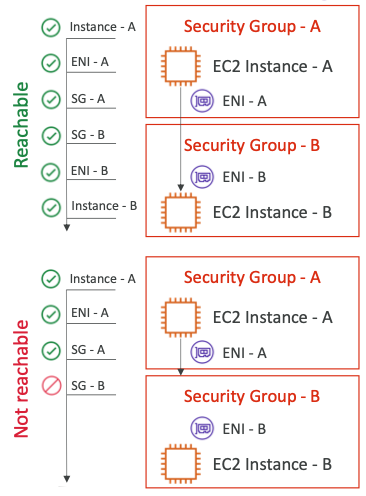

Reachability Analyzer

  • VPC에 있는 두 엔드포인트 간의 네트워크 연결 문제를 해결하는 네트워크 진단 도구다.
  • 네트워크 구성 모델을 구축한 후 이러한 구성을 기반으로 연결 가능성을 확인한다. (패킷을 보내지 않음)
  • 목적지가 아래와 같은 경우
    • 연결 가능(Reachable): 가상 네트워크 경로의 홉별 세부 정보를 생성한다.
    • 연결 불가능(Not Reachable): 차단 구성 요소(예. SG, NACL, Route Table 등)를 식별한다.
  • 사용 사례: 연결 문제 해결, 의도한대로 네트워크 구성이 되었는지 확인.

VPC Peering

  • AWS 네트워크를 사용하여 두 개의 VPC를 비공개로 연결한다.
  • 동일한 네트워크에 있는 것처럼 동작하도록 만든다.
  • CIDR이 중복되어서는 안된다.
  • VPC Peering은 연결이 전파되지 않는다. 서로 통신해야 하는 VPC들이 있다면 전부 연결을 따로 해주어야 한다.
  • EC2 인스턴스가 서로 통신할 수 있도록 각 VPC 서브넷의 라우팅 테이블에 업데이트를 해야 한다.

  • 서로 다른 AWS 계정/리전의 VPC 간에 VPC 피어링 연결을 생성할 수 있다.

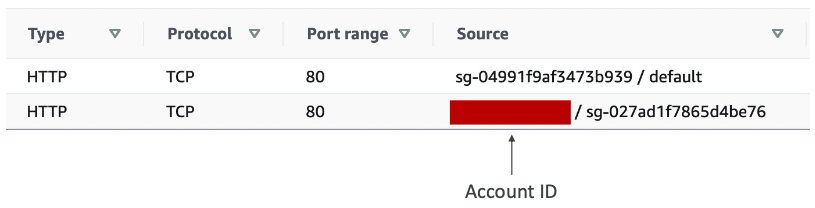

  • 피어링된 VPC에서 보안 그룹을 참조할 수 있다. (교차 계쩡 작동 - 동일한 리전)

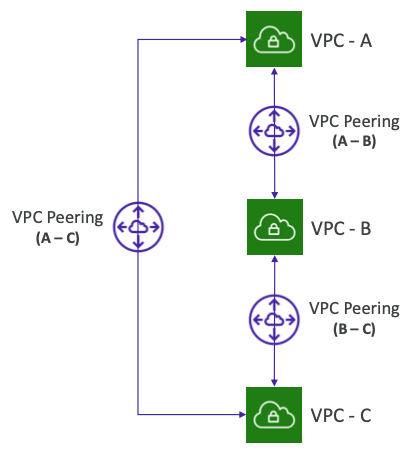

  • VPC Peering 연결이 추가된 모습은 아래와 같다.

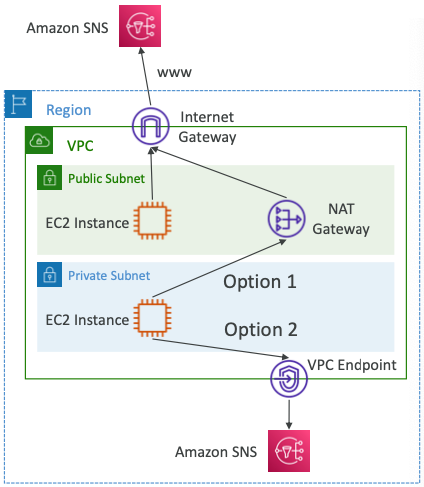

VPC Endpoint (AWS PrivateLink)

  • 모든 AWS 서비스는 공개적으로 노출된다. (Public URL)
  • VPC 엔드포인트 (AWS PrivateLink 제공)를 사용하면 Public 인터넷 대신 Private 네트워크를 사용하여 AWS 서비스에 연결할 수 있다.
  • 중복되고 수평으로 확장된다.
  • AWS 서비스에 액세스하기 위해 IGW, NATGW 등이 필요하지 않다.
  • 문제가 있는 경우 아래의 항목을 확인할 필요가 있다.
    • VPC에서 DNS 설정 확인
    • Route Table 확인

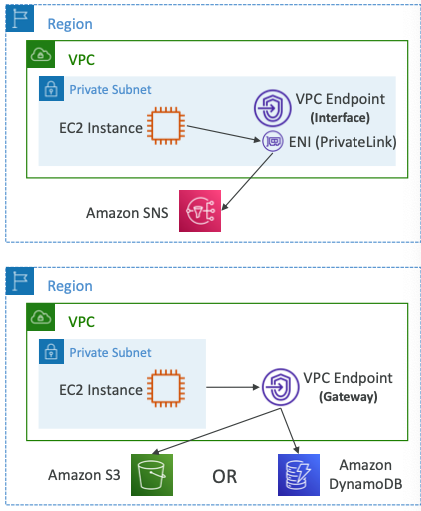

Endpoint 유형

  • Interface Endpoint (PrivateLink 제공)
    • ENI(Private IP)를 진입점으로 프로비저닝한다. (보안 그룹을 연결해야 함)
    • 대부분의 AWS 서비스를 지원한다.
    • 시간당 비용과 처리된 데이터 GB당 비용을 지불해야 한다.
  • Gateway Endpoint
    • 게이트웨이를 피로비저닝하고 라우팅 테이블에서 대상으로 사용해야 한다. (보안 그룹을 사용하지 않음)
    • S3와 DynamoDB 모두 지원한다.
    • 무료로 사용할 수 있다.

  • Gateway는 시험에서 항상 선호될 가능성이 높다.
  • Gateway의 경우 무료로 사용할 수 있지만, Interface의 경우 비용을 지불해야 한다.

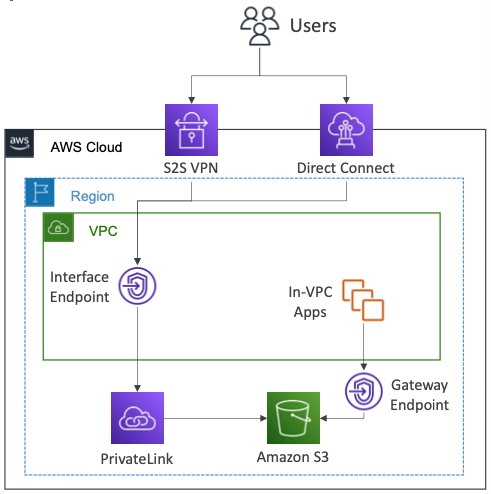

  • Interface 엔드포인트는 온프레미스(Site-to-Site VPN or Direct Connect), 다른 VPC 또는 다른 리전에서 액세스가 필요한 기본 액세스다.

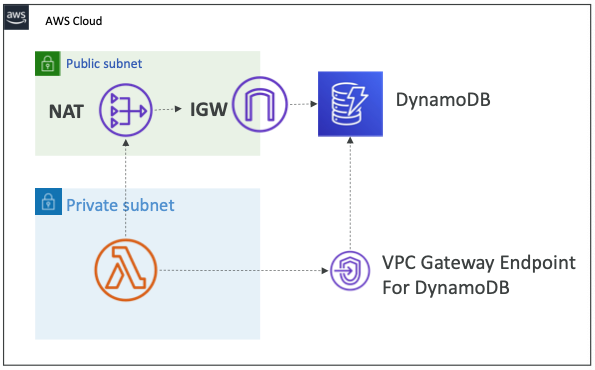

  • DynamoDB는 AWS의 공용 서비스다.
  • 옵션1: 공용 인터넷에서 액세스
    • Lambda는 VPC에 있기 때문에 Public 서브넷의 NAT 게이트웨이와 인터넷 게이트웨이가 필요하다.
  • 옵션2: 비공개 VPC 네트워크에서 액세스 - 권장되며 무료
    • DynamoDB용 VPC Gateway 엔드포인트 배포
    • 경로 테이블 변경

VPC Flow Logs

  • 인터페이스로 들어오는 IP 트래픽에 대한 정보를 캡처한다.
    • VPC Flow Logs
    • Subnet Flow Logs
    • Elastic Network Interface (ENI) Flow Logs
  • 연결 문제를 모니터링하고 해결하는 데 도움이 된다.
  • Flow Logs 데이터는 S3, CloudWatch Logs 및 Kinesis Data Firehose로 이동할 수 있다.
  • ELB, RDS, ElastiCache, Redshift, WorkSpaces, NATGW, Transit Gateway 등 AWS 관리형 인터페이스에서도 네트워크 정보를 캡처한다.
  • VPC에 VPC Flow Logs가 추가된 모습은 아래와 같다.

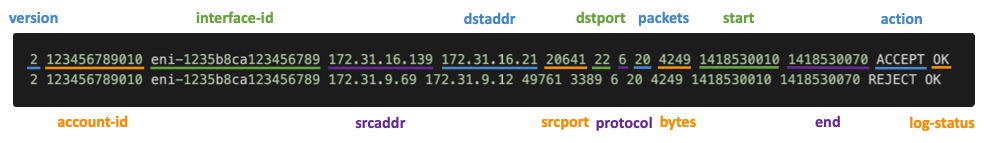

Syntax

  • srcaddr & dstaddr: 문제가 있는 IP 식별에 도움이 된다.
  • scrport & dstport: 문제가 있는 포트를 식별하는 데 도움이 된다.
  • Action: 보안 그룹/NACL로 인한 요청의 성공 또는 실패
  • 사용 패턴이나 악의적인 행위에 대한 분석에 사용될 수 있다.
  • S3의 Athena 또는 CloudWatch Logs Insights를 사용하여 VPC Flow Logs를 쿼리할 수 있다.

Troubleshoot

  • Incoming Request
    • 인바운드 거부: NACL 또는 SG
    • 인바운드 승인, 아웃바운드 거부: NACL

  • Outgoing Request
    • 아웃바운드 거부: NACL 또는 SG
    • 인바운드 승인, 아웃바운드 거부: NACL

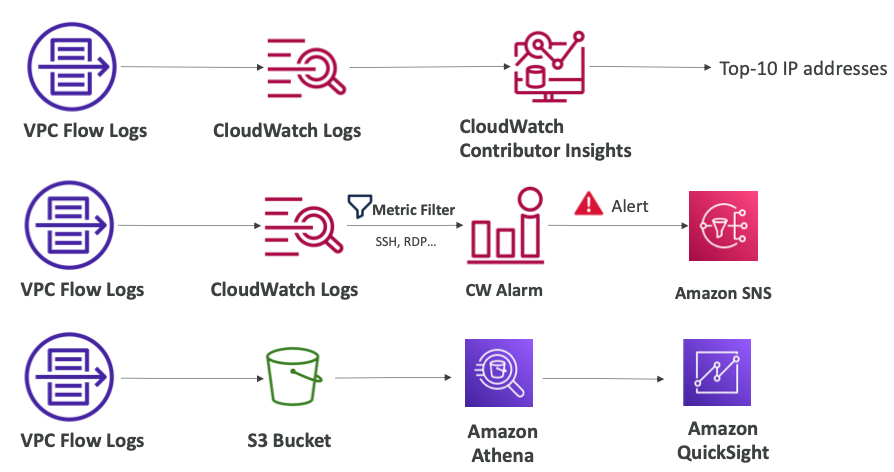

  • VPC Flow Logs는 아래와 같이 여러 아키텍처로 사용될 수 있다.

AWS Site-to-Site VPN

  • Virtual Private Gateway (VGW)
    • VPN 연결의 AWS 측에 있는 VPN 집중 장치다.
    • VGW가 생성되어 Site-to-Site VPN 연결을 생성하려는 VPC에 연결된다.
    • ASN(자율 시스템 번호)을 사용자 정의할 수 있는 가능성이 있다.
  • Customer Gateway (CGW)
    • VPN 연결을 통해 고객 측의 소프트웨어 애플리케이션 또는 물리적 장치다.

  • Customer Gateway Device (On-premises)
    • 사용할 IP 주소는 무엇인가
      • 고객 게이트웨이 디바이스에 대한 Public 인터넷 라우팅 가능 IP 주소
      • NAT 통과(NAT-T)가 활성화된 NAT 장치 뒤에 있는 경우 NAT 장치의 Public IP를 사용한다.
  • 중요 단계: 서브넷과 연결된 라우팅 테이블에서 가상 프라이빗 게이트웨이에 대한 경로 전파를 활성화한다.
  • 온프레미스에서 EC2 인스턴스를 ping해야 하는 경우 보안 그룹의 인바운드에 ICMP 프로토콜을 추가해야 한다.

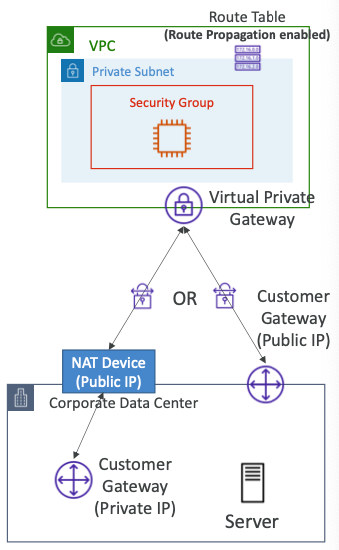

  • VPC에 Site-to-Site VPN이 추가된 모습은 아래와 같다.

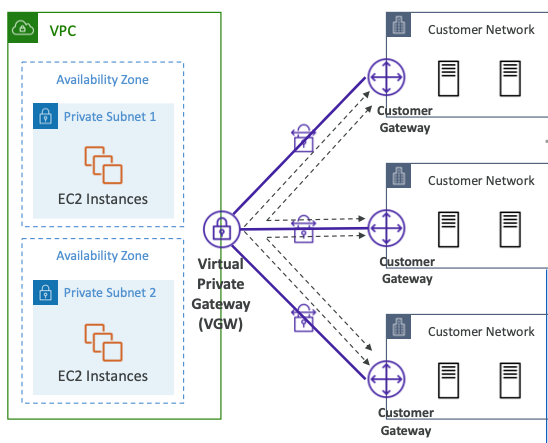

AWS VPN CloudHub

  • VPN 연결이 여러 개인 경우 여러 사이트 간 보안 통신을 제공한다.
  • 서로 다른 위치 간의 기본 또는 보조 네트워크 연결을 위한 저렴한 hub-and-spoke 모델을 제공한다. (VPN만 해당)
  • VPN 연결이므로 Public 인터넷을 사용한다.
  • 동일한 VGW에서 여러 VPN 연결을 설정하고 연결하고 동적 라우팅을 설정하고 라우팅 테이블을 구성한다.

Direct Connect Gateway

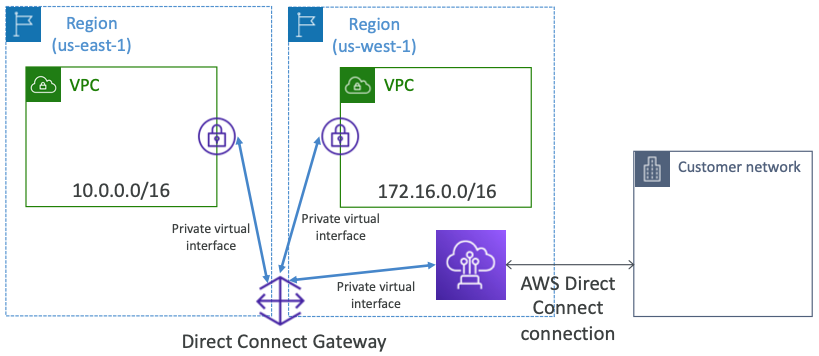

  • 여러 다른 리전(동일 계정)에 있는 하나 이상의 VPC에 Direct Connect를 설정하려면 "Direct Connect Gateway"를 사용해야 한다.

Connection 유형

  • Dedicated Connection: 1Gbps, 10Gbps, 100Gbps 용량
    • 고객 전용 물리적 이더넷 포트
    • 먼저 AWS에 요청한 후 AWS Direct Connect 파트너가 완료한다.
  • Hosted Connection: 50Mbps, 500Mbps, 10Gbps
    • 연결 요청은 AWS Direct Connect 파트너를 통해 이루어진다.
    • 필요에 따라 용량을 추가하거나 제거할 수 있다.
    • 일부 AWS Direct Connect 파트너에서 1, 2, 5, 10Gbps 사용 가능하다.
  • 새로운 연결을 설정하는 데 리드 타임이 1개월 이상 걸리는 경우가 많다.

Encryption

  • 전송 중인 데이터는 암호화되지 않지만 비공개다.

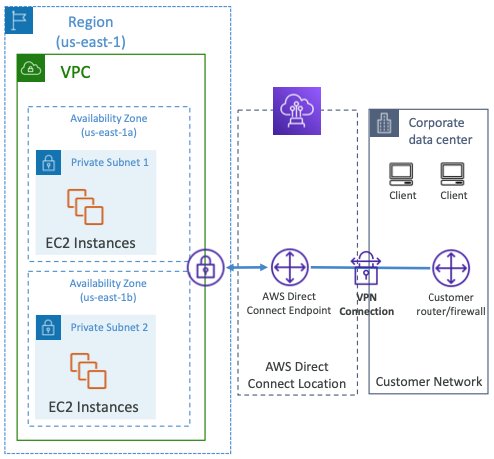

  • AWS Direct Connect + VPN은 IPsec으로 암호화된 Private 연결을 제공한다.
    • 추가 보안 수준에 적합하지만 적용하기가 약간 더 복잡하다.

Resiliency

  • 다중 위치에 하나의 연결을 생성하여 높은 탄력성을 유지할 수 있다.

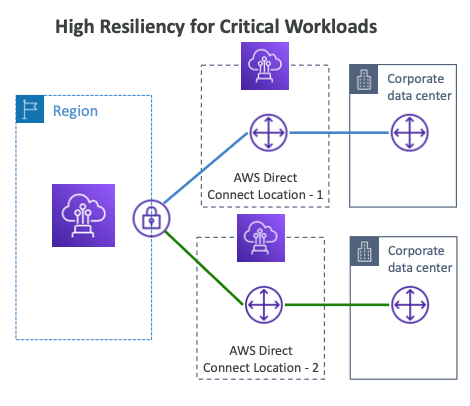

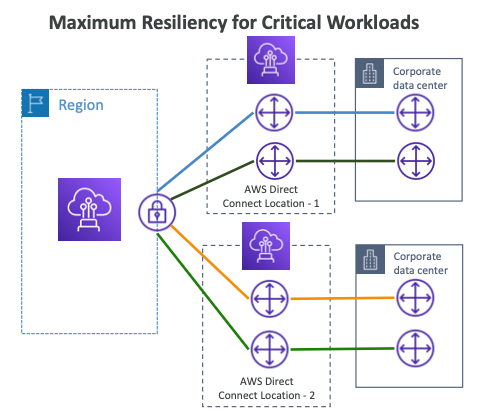

  • 다중 위치에 다중 연결을 생성하여 탄력성을 최대로 높일 수 있다.

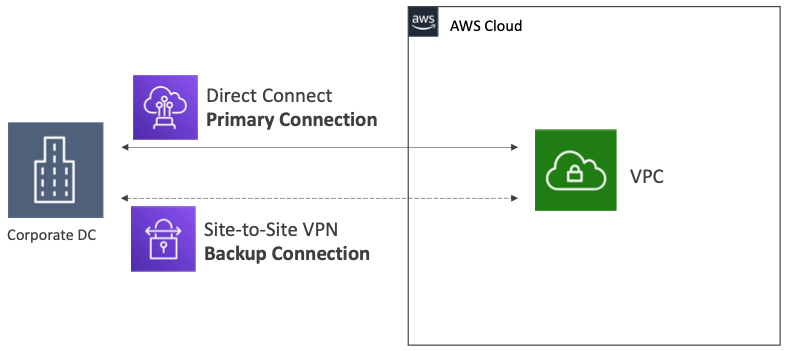

  • Direct Connect 연결에 실패하는 경우 백업용으로 Direct Connect를 사용할 수 있지만, Site-to-Site VPN 연결을 사용할 수도 있다.

VPC 간 서비스 노출

  • VPC 간 서비스를 노출하는 방법은 두 가지가 있다.

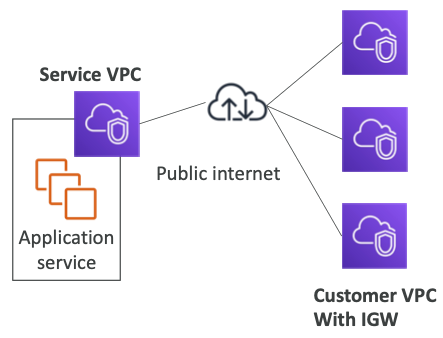

  • Option 1: Public으로 설정한다.
    • Public World Wide Web(WWW)를 통과한다.
    • 접근 관리가 어렵다.

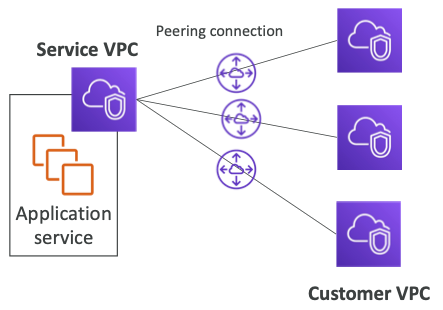

  • Option 2: VPC 피어링을 생성한다.
    • 많은 피어링 관계를 생성해야 한다.
    • 전체 네트워크를 개방한다.

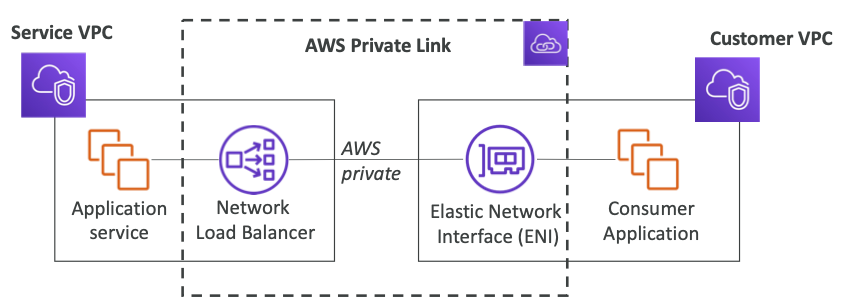

AWS PrivateLink (VPC Endpoint Service)

  • 수천 개의 VPC(자체 또는 다른 계정)에 서비스를 노출하는 가장 안전하고 확장 가능한 방법이다.
  • VPC 피어링, 인터넷 게이트웨이, NAT, 라우팅 테이블이 필요하지 않다.
  • 네트워크 로드 밸런서(서비스 VPC)와 ENI(고객 VPC) 또는 GWLB가 필요하다.
  • NLB가 여러 AZ에 있고 ENI가 여러 AZ에 있는 경우 솔루션은 내결함성이 있다.

PrivateLink & ECS

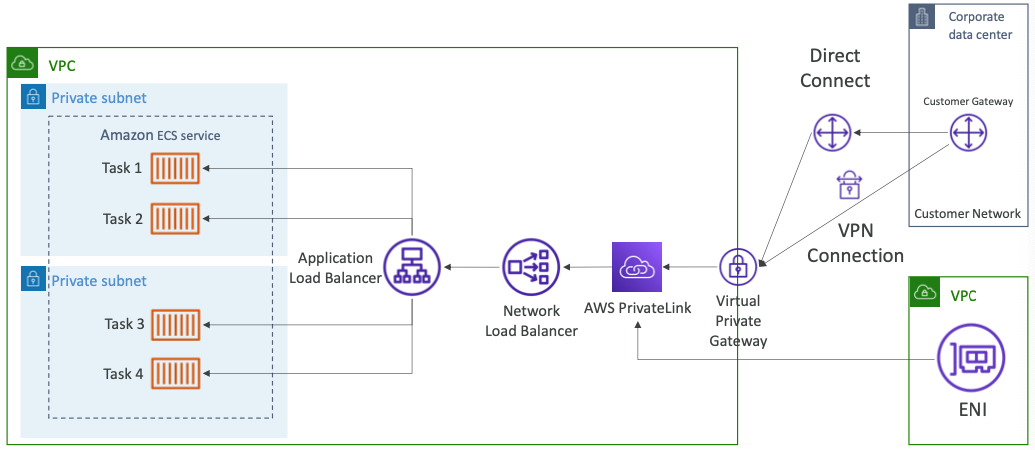

  • ECS와 함께 PrivateLink를 사용하는 예시이다.
  • 응용 프로그램을 노출하기 위해서 Network Load Balancer가 필요하다.
  • ALB는 NLB의 타깃이 되고 다른 VPC에게는 PrivateLink에 직접 ENI가 될 수 있다.

AWS ClassicLink

  • EC2-Classic: 인스턴스는 다른 고객과 공유되는 단일 네트워크에서 실행된다.
  • Amazon VPC: 인스턴스는 AWS 계정과 논리적으로 격리되어 실행된다.
  • ClassicLink를 사용하면 EC2-Classic 인스턴스를 계정의 VPC에 연결할 수 있다.
    • 보안 그룹을 연결해야 한다.
    • Private IPv4 주소를 사용하여 통신 가능하다.
    • Public IPv4 주소 또는 탄력적 IP 주소를 사용할 필요가 없다.

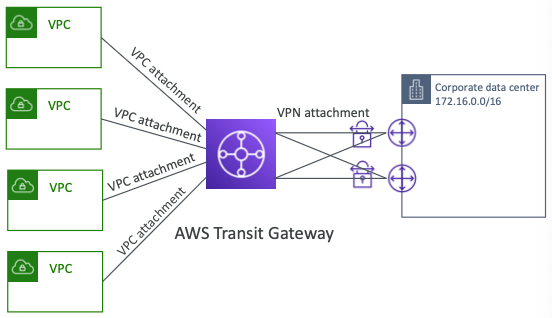

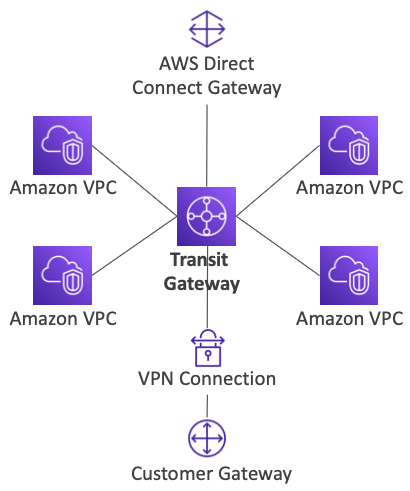

Transit Gateway

  • 수천 개의 VPC와 온프레미스 간의 전이적 피어링을 위한 hub-and-spoke(Star) 연결이다.
  • 지역 리소스, 지역 간 작업이 가능하다.
  • RAM(Resource Access Manager)를 사용하여 교차 계정 공유를 사용할 수 있다.
  • 여러 지역에 걸쳐 Transit Gateway를 피어링할 수 있다.
  • 라우팅 테이블: VPC가 다른 VPC와 통신할 수 있는 제한이 있다.
  • Direct Connect Gateway, VPN 연결과 함께 작동한다.
  • IP Multicast를 지원하지만, 다른 AWS 서비스에서는 지원되지 않는다.

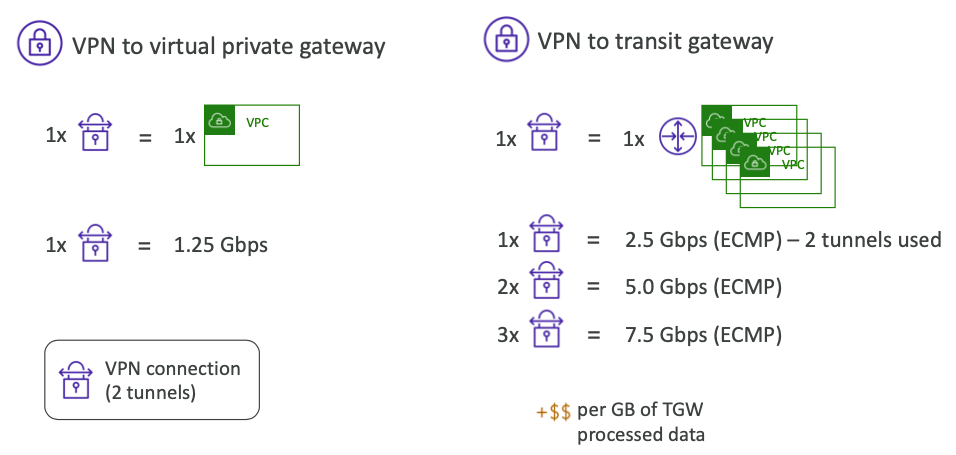

Site-to-Site VPN ECMP

  • ECMP는 "Equal-cost multi-path routing"의 약자로 "동일 비용 다중 경로 라우팅"을 의미한다.
  • 여러 최상의 경로를 통해 패킷을 전달할 수 있는 라우팅 전략이다.
  • 사용 사례: 여러 Site-to-Site VPN 연결을 생성하여 AWS 연결 대역폭을 늘린다.

  • VPN에서 가상 사설 게이트웨이로 가면 하나의 터널이 생성된다. VPN 연결은 두 개의 터널로 이루어져 있다.
  • 하나의 VPC에 하나의 연결이며 최대 처리량은 1.25Gbps다.
  • VPN을 Transit Gateway로 사용한다면 하나의 Site-to-Site VPN을 여러 VPC로 연결해야 한다.
  • 하나의 Site-to-Site VPN 연결은 2개의 터널을 사용하고 ECMP 덕분에 5Gbps가 절약된다.
  • 또한 23개의 Transit Gateway에 Site-to-Site VPN 연결을 추가하여, ECMP를 통해 처리량을 23배로 늘릴 수 있다.
  • 설정할 때는 Transit Gateway를 통과하는 데이터당 GB 비용을 지불해야 한다. 성능 최적화에 따른 비용 추가다.

계정 간 공유

  • AWS Resource Access Manager(ACM)를 사용하여 Transit Gateway를 다른 계정과 공유할 수 있다.
  • 회사의 데이터 센터와 Direct Connect 연결 지점을 직접 연결한다.
  • Transit Gateway를 설치해 두 VPC 계정에 각각 연결한다.

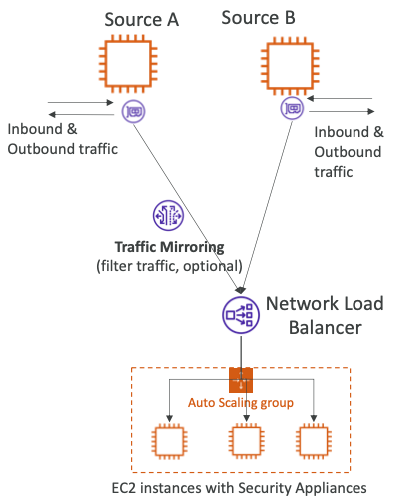

VPC Traffic Mirroring

  • VPC의 네트워크 트래픽을 캡처하고 검사할 수 있다.
  • 관리하는 보안 어플라이언스로 트래픽을 라우팅한다.
  • 트래픽을 캡처한다.
    • Source: ENI
    • Target: ENI 또는 Network Load Balancer
  • 모든 패킷을 캡처하거나 관심 있는 패킷을 캡처한다. 선택적으로 패킷을 자를 수 있다.
  • 소스와 대상은 동일한 VPC에 있을 수도 있고 다른 VPC에 있을 수도 있다. (VPC Peering)
  • 사용 사례: 콘텐츠 검사, 위협 모니터링, 문제 해결 등..

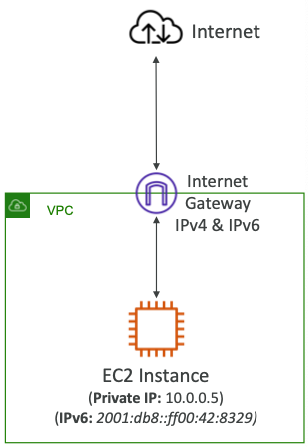

IPv6

  • VPC 및 서브넷에 대하 IPv4를 비활성화할 수 없다.
  • IPv6(Public IP 주소)를 활성화하여 듀얼 스택 모드에서 작동할 수 있다.
  • EC2 인스턴스에는 최소한 Private 내부 IPv4와 Public IPv6가 제공된다.
  • Internet Gateway를 통해 IPv4 또는 IPv6를 사용하여 인터넷과 통신할 수 있다.

Troubleshooting

  • VPC 및 서브넷에 대해 IPv4를 비활성화할 수 없다.
  • 서브넷에서 EC2 인스턴스를 시작할 수 없는 경우 아래의 항목을 확인해야 한다.
    • IPv6를 획득하지 못해서는 아니다. (사용가능한 범위가 넓다)
    • 서브넷에 사용 가능한 IPv4가 없을 가능성이 있다.
  • 문제 해결을 위하여 서브넷에 IPv4 CIDR 블록을 추가한다.

Egress-only Internet Gateway

  • IPv6에만 사용된다. NAT Gateway와 유사하며 IPv6 전용으로 사용된다.
  • 인터넷이 인스턴스에 대한 IPv6 연결을 시작하는 것을 방지하면서 IPv6를 통한 VPC 아웃바운드 연결을 허용한다.
  • 라우팅 테이블을 업데이트해야 한다.

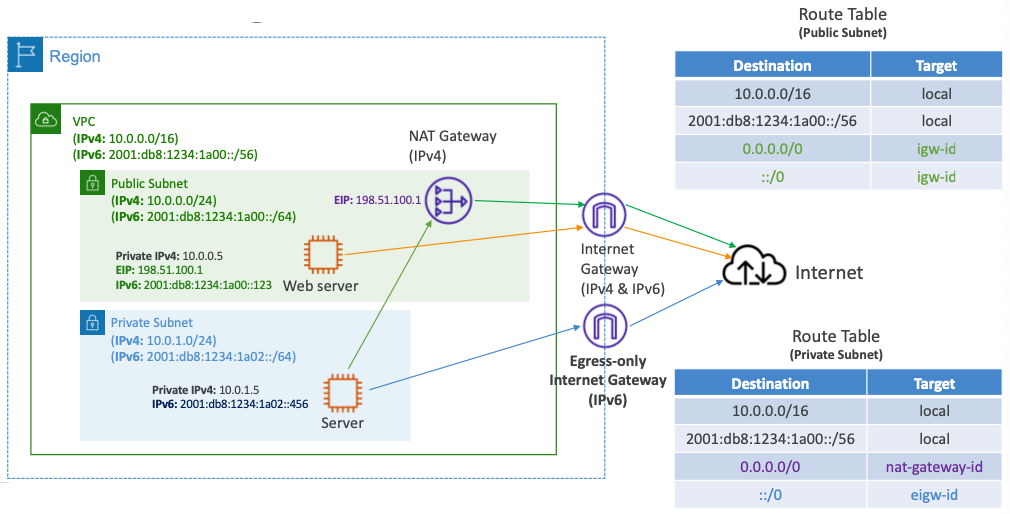

IPv6 Routing

  • Public 서브넷과 Private 서브넷이 있고 둘 다 IPv4와 IPv6가 있다.
  • 인터넷에 액세스하는 웹 서버를 고려할 때, IPv4와 인터넷 게이트웨이를 통할 수 있다.
  • Public 서브넷의 라우트 테이블은 로컬 IPv4와 로컬 IPv6 트래픽을 위한 로컬 라인이 된다.
  • Private 서브넷의 경우에도 IPv4와 IPv6를 갖고 있다.
  • Private 서브넷에서 IPv4가 인터넷에 연결되기 위해서는 NAT 게이트웨이를 사용해야 한다.
  • 반면, IPv6가 인터넷에 연결되기 위해서는 Egress-only Internet Gateway를 사용할 수 있다.

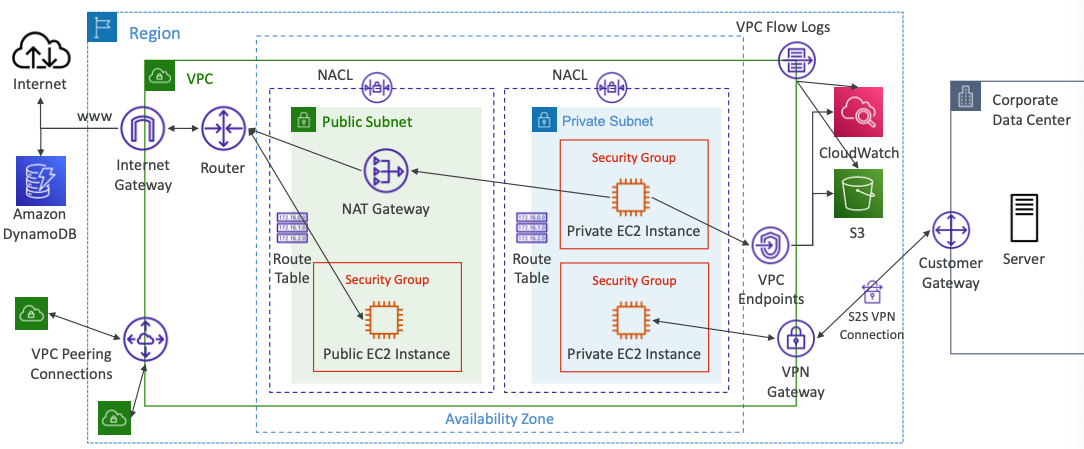

VPC Summary

  • CIDR: IP 범위
  • VPC: Virtual Private Cloud => IPv4 및 IPv6 CIDR 목록을 정의한다.
  • Subnet: AZ에 연결되어 CIDR을 정의한다.
  • Internet Gateway: VPC 수준에서 IPv4 및 IPv6 인터넷 액세스를 제공한다.
  • Route Table: 서브넷에서 IGW, VPC 피어링 연결, VPC 엔드포인트로의 경로를 추가하려면 편집해야 한다.
  • Bastion Host: SSH 연결에 대한 Public EC2 인스턴스로, Private 서브넷의 EC2 인스턴스에 대한 SSH 연결이 있다.
  • NAT Instance: Private 서브넷의 EC2 인스턴스에 대한 인터넷 액세스를 제공한다.
    이전 버전은 Public 서브넷에 설정해야 하며 소스/대상 확인 플래그를 비활성화해야 한다.
  • NAT Gateway: AWS에서 관리하며 Private EC2 인스턴스, IPv4에만 확장 가능한 인터넷 액세스를 제공한다.
  • Private DNS + Route 53: DNS 확인 + DNS 호스트 이름(VPC) 활성화
  • NACL: 인바운드 및 아웃바운드에 대한 Stateless, 서브넷 규칙, 임시 포트를 제공한다.
  • Security Group: Stateful, EC2 인스턴스 수준에서 작동한다.
  • Reachability Analyzer: AWS 리소스 간의 네트워크 연결 테스트를 수행한다.
  • VPC Peering: 겹치지 않는 CIDR, 비전이성을 사용하여 두 개의 VPC를 연결한다.
  • VPC Endpoint: VPC 내의 AWS 서비스(S3, DynamoDB, CloudFormation, SSM)에 대한 비공개 액세스를 제공한다.
  • VPC Flow Logs: ACCEPT 및 REJECT 트래픽에 대해 VPC/서브넷/ENI 수준에서 설정할 수 있으며 공격 식별을 돕고 Athena 또는 CloudWatch Logs Insights를 사용하여 분석한다.
  • Site-to-Site VPN: 데이터 센터에 Customer Gateway, VPC에 Virtual Private Gateway를 설치하여, Public 인터넷을 통해 Site-to-Site VPN을 설정한다.
  • AWS VPN CloudHub: 사이트 연결을 위한 "hub-and-spoke" VPN 모델이다.
  • Direct Connect: VPC에 Virtual Private Gateway를 설정하고 AWS Direct Connect 위치에 대한 Direct Private 연결을 설정한다.
  • Direct Connect Gateway: 다양한 AWS 지역의 여러 VPC에 Direct Connect를 설정한다.
  • AWS PrivateLink / VPC Endpoint Service:
    • 서비스 VPC에서 고객 VPC로 비공개로 서비스를 연결한다.
    • VPC 피어링, Public 인터넷, NAT 게이트웨이, 라우팅 테이블이 필요하지 않다.
    • Network Load Balancer 및 ENI와 함께 사용해야 한다.
  • ClassicLink: EC2-Classic, EC2 인스턴스를 VPC에 비공개로 연결한다.
  • Transit Gateway: VPC, VPN 및 DX를 위한 전이적 피어링을 연결한다.
  • Traffic Mirroring: 추가 분석을 위해 ENI에서 네트워크 트래픽을 복사한다.
  • Egress-only Internet Gateway: NAT 게이트웨이와 비슷하지만 IPv6 전용이다.

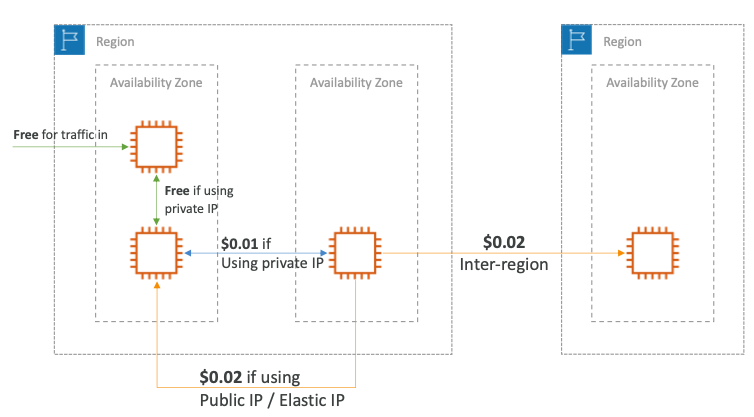

Networking Cost

  • 비용 절감 및 네트워크 성능 향상을 위해 Public IP 대신 Private IP를 사용한다.
  • 최대 비용 절감을 위해 동일한 AZ를 사용한다. (고가용성 비용)

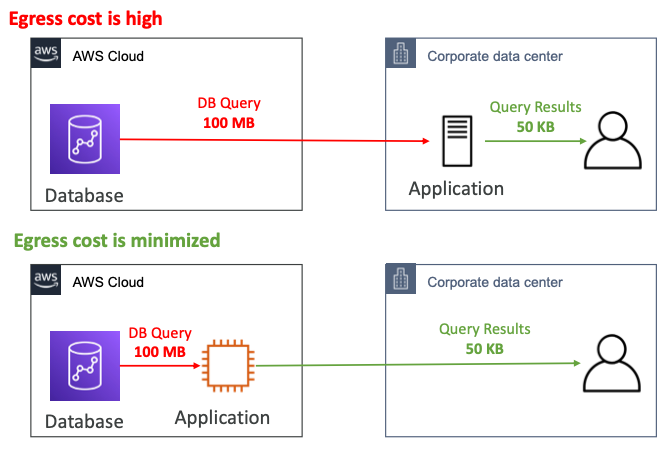

송신 네트워크 비용 최소화

  • Egress Traffic: 아웃바운드 트래픽(AWS에서 외부로)
  • Ingress Traffic: 인바운드 트래픽(외부에서 AWS로, 일반적으로 무료)
  • 비용을 최소화하기 위해 AWS 내에서 인터넷 트래픽을 최대한 유지하려고 노력해야 한다.
  • 동일한 AWS 리전에 같은 위치에 있는 Direct Connect 위치로 송신 네트워크 비용이 절감된다.

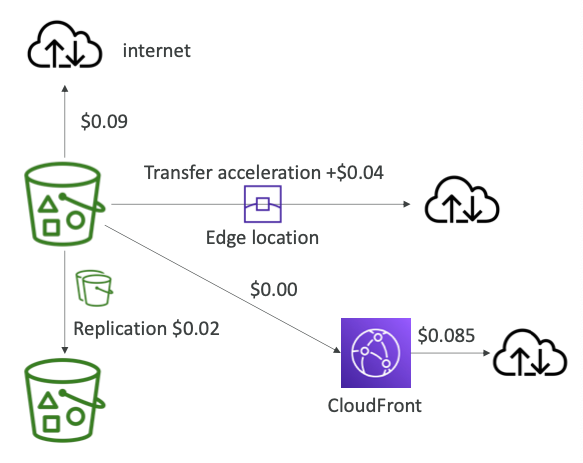

S3 데이터 전송 비용 (미국 기준)

  • S3 Ingress: 무료
  • S3 to Internet: GB당 $0.09
  • S3 Transfer Acceleration
    • 더 빠른 전송 시간(50% ~ 500% 향상)
    • 데이터 전송 추가 비용: GB당 $0.08
  • S3 to CloudFront: GB당 $0.00
  • CloudFront to Internet: GB당 $0.085 (S3보다 약간 저렴)
    • 캐싱 기능(낮은 지연 시간)
    • S3 요청 요금과 관련된 비용 절감(CloudFront를 사용하면 7배 더 저렴)
  • S3 교차 지역 복제: GB당 $0.02

NAT Gateway & Gateway VPC Endpoint 가격 비교

  • NAT Gateway 대신 VPC Endpoint를 사용하면 비용을 많이 낮출 수 있다.

Network Firewall

  • AWS에서 네트워크를 보호하기 위한 많은 서비스가 존재한다.
    • Network Access Control List (NACL)
    • Amazon VPC Security Group
    • AWS WAF (악의적인 요청으로부터 보호)
    • AWS Shield & AWS Shield Advanced
    • AWS Firewall Manager (계정 전체에서 관리)

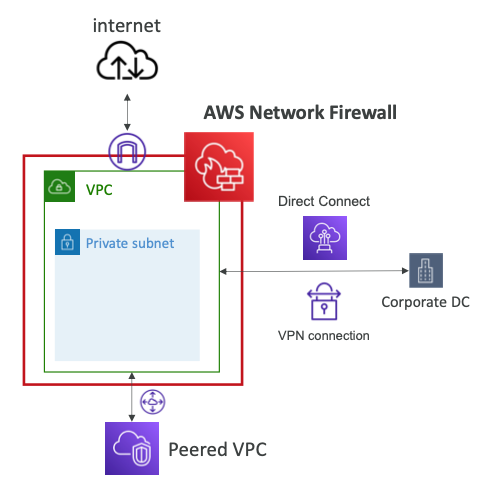

  • AWS Network Firewall을 사용하면 전체 VPC를 정교한 방식으로 보호할 수 있다.

  • 전체 Amazon VPC를 보호한다.
  • Layer 3에서 Layer 7까지 보호가 가능하다.
  • 어떤 방향에서도 검사할 수 있다.
    • VPC to VPC 트래픽
    • 인터넷으로 Outbound 트래픽
    • 인터넷에서 Inbound 트래픽
    • Direct Connect & Site-to-Site VPN 양방향
  • 내부적으로 AWS 네트워크 방화벽은 AWS 게이트웨이 로드 밸런서를 사용한다.
  • AWS Firewall Manager를 통해 여러 계정에 걸쳐 규칙을 중앙에서 관리하여 여러 VPC에 적용할 수 있다.

Fine Grained Control

  • 1000가지의 규칙을 지원한다.
    • IP 및 Port: 예를 들어, 10,000개의 IP를 필터링한다.
    • 프로토콜: 예를 들어, 아웃바운드 통신을 위한 SMB 프로토콜을 차단한다.
    • Stateful 도메인 목록 규칙 그룹: *.mycorp.com 또는 타사 소프트웨어 저장소에 대한 아웃바운드 트래픽만 허용한다.
    • 정규식을 사용한 일반 패턴 일치를 지원한다.
  • 트래픽 필터링: 규칙과 일치하는 트래픽을 허용, 삭제 또는 경고한다.
  • 침입 방지 기능(Gateway Load Balancer와 같지만 모두 AWS에서 관리)을 통해 네트워크 위협으로부터 보호하기 위한 활성 흐름을 검사한다.
  • 규칙 일치 로그를 Amazon S3, CloudWatch Logs, Kinesis Data Firehose로 보낸다.
저작자표시 비영리 변경금지

'Infrastructure > Certificate' 카테고리의 다른 글

[SOA] 목차  (0) 2023.11.27
[SOA] Other Services  (0) 2023.11.27
[SOA] Route 53  (0) 2023.11.22
[SOA] Identity  (0) 2023.11.20
[SOA] Security & Compliance  (0) 2023.11.20

'Infrastructure/Certificate' Related Articles

티스토리툴바
