Compute & Load Balancing

이번 장에서는 Solutions Architect Professional (SAP) 을 준비하며 "컴퓨팅"과 "로드밸런싱"에 대해서 알아보도록 한다.

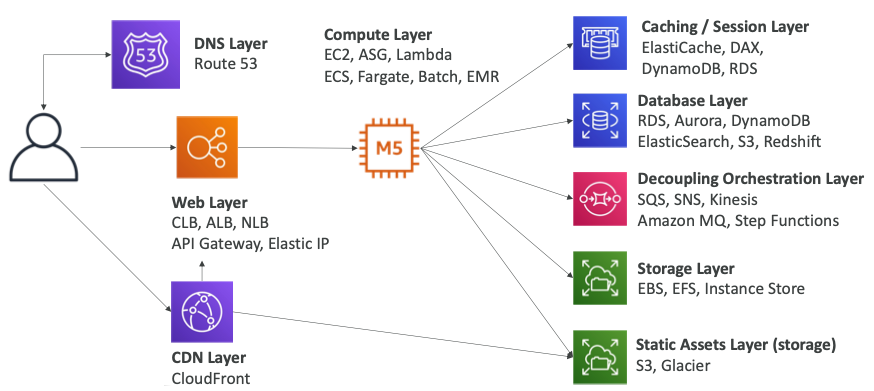

Solution Architecture on AWS

사용자는 애플리케이션에 액세스하기 위해서 가장 먼저 DNS 계층과 통신한다.
- DNS 계층은 일반적으로 Route 53이 된다.
사용자는 정적(static) 컨텐츠 또는 동적(dynamic) 컨텐츠를 요청하게 된다.
정적 컨텐츠의 경우 전세계에 배포되고 CDN(Content Delivery Network) 계층을 통해 캐싱되며 일반적으로 CloudFront가 된다.
CloudFront는 이 데이터를 S3나 Glacier로부터 공급받지만 사용자 지정 소스에서도 얻을 수 있다.
사용자는 동적 컨텐츠를 조회하기 위해 웹 계층(CLB, ALB, NLB, API Gateway, Elastic IP)에 요청을 전송한다.
웹 계층은 컴퓨팅 계층과 통신해야 하고 컴퓨팅 계층은 EC2 인스턴스, ASG, 람다 등이 될 수 있다.
- 컴퓨팅 계층은 데이터베이스 계층을 통해서 데이터를 조회한다.
- 자주 조회되는 데이터를 위하여 캐싱/세션 계층의 데이터를 조회한다.
- 정적 데이터를 조회하기 위해서 스토리지 계층을 사용한다.
- MSA 구조라면 솔루션을 분리하기 위해서 디커플링 오케스트레이션 계층을 사용한다.

EC2

인스턴스 유형

R: 많은 RAM이 필요한 애플리케이션에 사용된다.
- 인메모리 캐시
C: 우수한 CPU가 필요한 애플리케이션에 사용된다.
- 컴퓨팅 / 데이터베이스
M: 균형 잡힌 애플리케이션에 사용된다.
- 일반적인 웹 / 앱
I: 우수한 로컬 I/O가 필요한 애플리케이션에 사용된다.
- 데이터베이스 / 스토리지
G: GPU가 필요한 애플리케이션에 사용된다.
- 비디오 렌더링 / 머신러닝
T2 / T3: 버스트 가능 인스턴스 (최대 용량까지)
T2 / T3 무제한: 무제한 버스트가 가능하다.
더 많은 EC2 인스턴스 유형을 확인하려면 여기에서 확인한다.

Placement Group

기본값으로 EC2 인스턴스를 실행하면 AWS 데이터 센터에 무작위로 배치된다.
사용자가 AWS에 인스턴스를 어디에 둘지 힌트를 제공할 수 있으며 배치 그룹(Placement Group)이라고 한다.
배치 그룹을 사용하여 EC2 인스턴스 배치 전략을 제어할 수 있다.
배치 그룹 전력
- Cluster: 단일 가용성 영역에서 인스턴스를 저지연 그룹으로 클러스터링한다.
- Spread: 기본 하드웨어(AZ당 그룹당 최대 7개의 인스턴스)에 걸쳐 인스턴스를 배치한다.
- Partition: AZ 내의 여러 파티션에 인스턴스를 분산한다. 그룹별로 100개의 EC2 인스턴스로 확장할 수 있다. (Hadoop, Cassandra, Kafka)
인스턴스를 배치 그룹으로 또는 배치 그룹에서 이동할 수 있다.
- 인스턴스를 중단해야 한다.
- CLI를 사용하여 "수정 -> 인스턴스 -> 배치" 작업을 수행해야 한다.
- 인스턴스를 다시 실행한다.

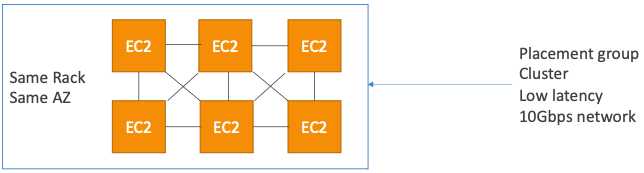

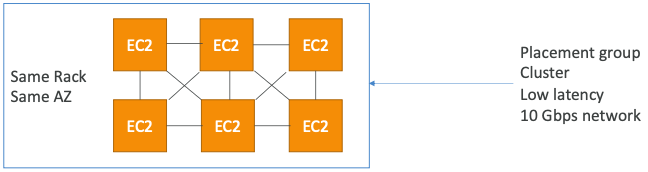

Placement Group - Cluster

모든 인스턴스는 동일한 가용지역의 동일한 랙에 위치한다.

장점(Pros): 뛰어난 네트워크를 제공한다. (향상된 네트워킹을 사용하도록 설정된 인스턴스 간 10Gbps 대역폭 - 권장)
단점(Cons): 랙에 장애가 발생하면 모든 인스턴스가 동시에 장애가 발생한다.
사용 사례:
- 빠르게 완료해야 하는 빅 데이터 작업
- 매우 낮은 지연 시간과 높은 네트워크 처리량이 필요한 애플리케이션

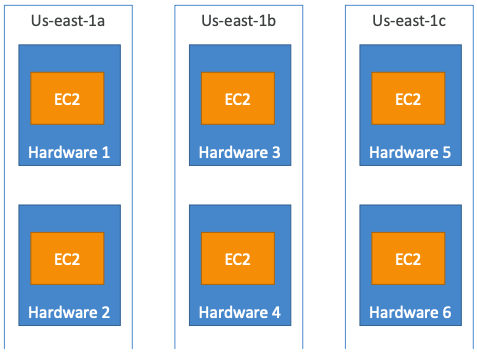

Placement Group - Spread

서로 다른 AZ에 걸쳐 다른 하드웨어를 가지고 있고 각 인스턴스는 다른 하드웨어에서 실행된다.

장점(Pros):
- 가용성 전반에 걸쳐 확장이 가능하다.
- 여러 AZ를 사용하여 동시에 장애가 발생할 확률이 낮아진다.
- 인스턴스는 다른 물리적 하드웨어에 있다.
단점(Cons):
- AZ당 7개의 인스턴스로 제한된다.
사용 사례:
- 고가용성(HA)를 극대화해야 하는 애플리케이션
- 각 인스턴스가 서로 장애로부터 격리되어야 하는 중요한 애플리케이션

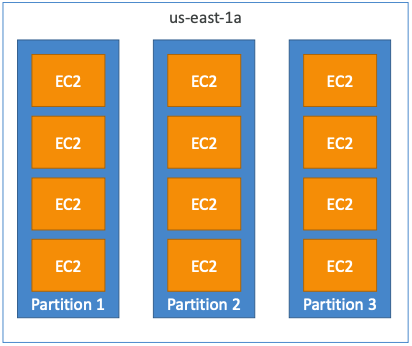

Placement Group - Partition

AZ당 최대 7개의 파티션을 생성할 수 있다.
최대 100개의 EC2 인스턴스를 사용할 수 있다.
파티션의 인스턴스가 다른 파티션의 인스턴스와 랙을 공유하지 않는다.
파티션 장애는 많은 EC2에 영향을 줄 수 있지만 다른 파티션에는 영향을 주지 않는다.
EC2 인스턴스는 EC2 메타데이터 서비스 덕분에 어느 파티션에 속해 있는지 액세스할 수 있다.
사용 사례:
- HDFS, HBase, Cassandra, Kafka

Launch Type

On Demand Instances: 짧은 워크로드, 예측 가능한 가격, 신뢰성을 제공한다.
Spot Instances: 짧은 워크로드, 저렴한 비용으로 인해 인스턴스가 손실될 수 있다. 신뢰성을 제공하지 않는다.
Reserved: (최소 1년)
- Reserved Instances: 긴 워크로드
- Convertible Reserved Instances: 유연한 인스턴스를 사용하는 긴 워크로드
- Highest to lowest discount: 모든 선불, 부분 선불, 선불 없음
Dedicated Instances: 다른 사용자와 하드웨어를 공유하지 않는다.
Dedicated Hosts: 전체 물리적 서버를 제공하고 인스턴스 배치를 제어할 수 있다.
- 코어 또는 CPU 소켓 레벨에서 작동하는 소프트웨어 라이센스에 적합하다.
- 인스턴스 재부팅이 동일한 호스트에 유지되도록 호스트 선호도를 정의할 수 있다.

EC2 Graviton

AWS Graviton 프로세서는 최고의 가격 성능을 제공한다.
많은 Linux OS, Amazon Linux 2, RedHat, SUSE, Ubuntu에서 지원한다.
Windows 인스턴스는 지원하지 않는다.
Graviton2: 동급의 5세대 x86 기반 인스턴스에 비해 가격 성능 40% 향상
Graviton3: Graviton2 대비 최대 3배 향상된 성능 제공
사용 사례: 앱 서버, 마이크로서비스, HPC, CPU 기반 ML, 비디오 인코딩, 게임, 인메모리 캐시 등..

EC2 지표

CPU: CPU 사용률 + Credit 사용률 / 잔량
Network: Network In / Out
Status Check
- Instance status: EC2 VM 확인
- System status: 기반 하드웨어 확인
Disk: Ops/Bytes에 대한 읽기/쓰기 (인스턴스 스토어만 해당)
RAM은 EC2 지표에 포함되지 않는다.
- EC2 인스턴스에서 고객 맞춤형 지표로 CloudWatch로 직접 푸시해야 한다.

EC2 Instance Recovery

Status Check
- Instance status: EC2 VM 확인
- System status: 기반 하드웨어 확인

EC2 인스턴스가 CloudWatch 알람으로 모니터링된다.
- CloudWatch 알람은 시스템의 상태를 확인하기 위해 설치되어 있다.
- 상태 확인이 실패하는 경우 CloudWatch 알람으로 EC2 인스턴스 복구 작업을 정의할 수 있다.
일부 데이터는 사라지지만 Private IP, Public IP, Elastic IP, 메타데이터, 배치 그룹은 유지된다.
SNS 토픽와 연결되어 슬랙과 같은 메신저를 통해 사용자에게 알람을 전송할 수 있다.

High Performance Computing (HPC)

클라우드는 HPC를 수행하기에 완벽한 장소다.
매우 많은 수의 리소스를 즉시 생성할 수 있다.
더 많은 리소스를 추가하여 결과 도출 시간을 단축할 수 있다.
사용한 시스템에 대해서 사용한 시간만큼의 비용을 지불한다.
유전체학, 전산화학, 재무위험 모델링, 기상예측, 기계학습, 딥러닝, 자율주행 수행같은 작업에 사용된다.

Data Management & Transfer

AWS Direct Connect: Private 보안 네트워크를 통해 GB/s의 데이터를 클라우드로 이동한다.
Snowball & Snowmobile: PB 단위의 데이터를 클라우드로 이동한다.
AWS DataSync: Windows용 EFS, FSx 및 On-Premise와 S3, EFS 간에 대용량 데이터를 이동한다.

Compute & Networking

EC2 인스턴스
- CPU 최적화, GPU 최적화 인스턴스를 가지고 있다.
- 스팟 인스턴스나 스팟 플릿을 사용하여 엄청난 비용 절감과 함께 Auto Scaling을 통해 우리가 필요로하는 연산의 크기에 기반해 자동으로 확장할 수 있다.
EC2 배치 그룹: 클러스터 유형을 사용하면 최고의 네트워크 성능을 얻을 수 있다.
- 아래의 예시에서는 10 Gbps의 네트워크 대시 시간을 확보하고 있다.

EC2 Enhanced Networking (SR-IOV)
- 대역폭 증가, PPS(초당 패킷) 증가, 지연 시간 감소
- 옵션 1: Elastic Network Adapter (ENA)를 사용하여 100 Gbps까지 속도를 향상시킨다.
- 옵션 2(Legacy): Intel 82599 VF를 사용하여 10 Gbps까지 속도를 향상시킨다.
Elastic Fabric Adapter(EFA)
- 향상된 HPC용 ENA로 리눅스에서만 사용할 수 있다.
- 노드 간 통신, 긴밀하게 연결된 워크로드에 적합하다.
- 메시지 전달 인터페이스 표준인 MPI(Message Passing Interface) 표준을 활용한다.
- 기존 리눅스 OS를 우회하여 지연 시간이 적고 안정적인 전송을 제공한다.

Storage

인스턴스 연결(Instance-attached) 스토리지
- EBS: io2 Block Express로 최대 256,000 IOPS까지 확장된다.
- Instance Store: 수백만 IOPS로 확장, EC2 인스턴스와 연결, 지연 시간 감소
Network 스토리지
- Amazon S3: 큰 Blob으로 파일 시스템이 아니다.
- Amazon EFS: 전체 크기에 따라 IOPS를 확장하거나 프로비저닝된 IOPS를 사용한다.
- Amazon FSx for Lustre
  - HPC 최적화된 분산 파일 시스템
  - S3로 지원한다.

Automation & Orchestration

AWS Batch
- AWS Batch는 다중 노드 병렬 작업을 지원하므로 여러 EC2 인스턴스에 걸쳐 단일 작업을 실행할 수 있다.
- 쉽게 작업을 예약하고 그에 따라 EC2 인스턴스를 시작할 수 있다.
AWS ParallelCluster
- HPC를 AWS에 배포하는 오픈 소스 클러스터 관리 도구다.
- 텍스트 파일로 구성되어 있다.
- VPC, 서브넷, 클러스터 유형 및 인스턴스 유형을 자동으로 생성한다.

Auto Scaling Group

Dynamic Scaling Policy

Target Tracking Scaling
- 가장 간단하고 쉽게 설정 가능하다.
- 예를 들어, 평균 ASG CPU 사용률이 40%를 유지하도록 설정할 수 있다.
Simple / Step Scaling
- CloudWatch 알람이 트리거되면 (예: CPU 사용률 > 70%) 유닛 2개 추가
- CloudWatch 알람이 트리거되면 (예: CPU 사용률 < 30%) 유닛 1개 제거
Scheduled Actions
- 알려진 사용 패턴을 기반으로 확장을 예상한다.
- 예를 들어, 금요일 오후 5시에 최소 용량을 10으로 늘린다.

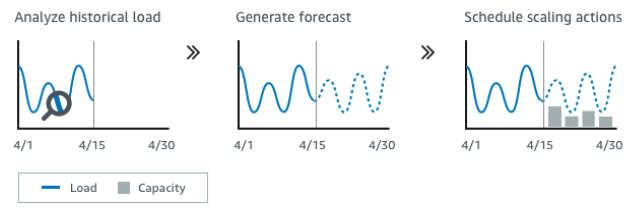

Predictive Scaling

Predictive scaling: 부하를 지속적으로 예측하고 향후 확장 일정을 계획한다.
- 부하를 유지하기 위해 필요한 인스턴스 양을 예측하기 위해 자동으로 스케일링 액션을 미리 설정한다.

자주 사용되는 지표

CPUUtilization: 인스턴스 전체의 평균 CPU 사용률

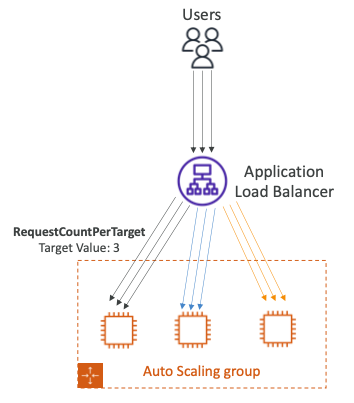

RequestCountPerTarget: EC2 인스턴스당 요청 수가 안정적인지 확인
Average Network In / Out: 애플리케이션이 네트워크 바인딩된 경우 네트워크 입출력
Any custom metric: CloudWatch를 사용하여 푸시하는 모든 사용자 지정 메트릭

Good to know

스팟 플릿을 지원한다. (스팟 및 온디맨드 인스턴스 혼합)
Lifecycle Hooks
- 인스턴스가 실행되기 전 또는 종료되기 전에 작업을 수행한다.
- 예를 들어 정리, 로그 추출, 특수 상태 검사를 수행한다.
AMI를 사용하려면 시작 구성 또는 시작 템플릿을 업데이트해야 한다.
- 그런 다음 인스턴스를 수동으로 종료한다. (CloudFormation이 도움이 될 수 있음)
- 또는 EC2 Instance Refresh를 사용하여 Auto Scaling한다.

Instance Refresh

목표: 시작 템플릿 업데이트 후 모든 EC2 인스턴스를 다시 생성한다.
이를 위해 Instance Refresh의 기본 기능을 사용할 수 있다.
정상적으로 유지되어야 하는 최소 인스턴스 비율을 지정한다.
- 예시에서는 60%로 설정되어 있고, 갱신이 되는 중에도 계속 60%로 유지된다.
인스턴스가 사용할 준비가 될 때까지 걸리는 시간인 워밍업 시간을 지정한다.

Scaling Process

Launch: 새로운 EC2를 그룹에 추가하여 용량을 증대한다.
Terminate: EC2 인스턴스를 그룹에서 제거하여 용량을 줄인다.
HealthCheck: 인스턴스의 상태를 확인한다.
ReplaceUnhealthy: 비정상적인 인스턴스를 종료하고 다시 만든다.
AZRebalance: AZ 전체의 EC2 인스턴스 수 균형을 조정한다.
AlarmNotification: CloudWatch에서 알림을 수락한다.
ScheduledActions: 사용자가 만든 스케줄링된 작업을 수행한다.
AddToLoadBalancer: 로드 밸런서 또는 대상 그룹에 인스턴스를 추가한다.
InstanceRefresh 인스턴스 새로 고침을 수행한다.
ASG의 장점은 이러한 모든 프로세스를 중단할 수 있다는 것이다.
- 만약 문제가 있는 인스턴스의 디버깅을 원한다면 스캐일링 프로세스를 중단하고 디버깅을 할 수 있다.

Health Checks

사용 가능한 상태 점검
- EC2 Status Checks
- ELB Health Checks (HTTP)
- Custom Health Check: AWS CLI 또는 AWS SDK(set-instance-health)를 사용하여 인스턴스의 상태를 ASG로 전송한다.
ASG가 상태가 좋지 않은 인스턴스를 종료한 후 새로운 인스턴스를 시작한다.

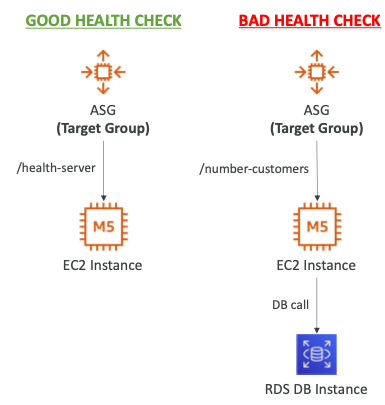

상태 점검이 단순한지 확인하고 올바른 항목을 확인해야 한다.

처음 예시의 경우 /health-server 경로를 통해서 간단하게 인스턴스의 상태를 확인하고 있다.
두 번째 잘못된 상태 확인의 경우 /number-customers 경로를 통해서 고객의 수를 확인하고 있으며 EC2 인스턴스는 응답을 위해 DB 조회를 해야 한다.
- 만약 DB의 부하로 인해 Timeout이 발생하는 경우 ASG는 인스턴스에 문제가 발생하였다고 판단하고 인스턴스를 종료한다.

애플리케이션 업데이트

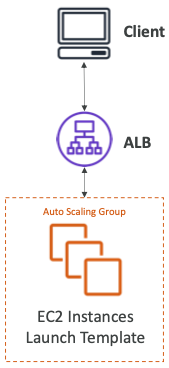

ALB에 연결되어 있는 ASG가 있고, ALB는 트래픽을 ASG로 리디렉션한다.
동일한 시작 템플릿에서 모든 EC2 인스턴스를 실행 중이다.
새로운 시작 템플릿으로 업데이트하기 위한 방법들에 대해서 알아본다.

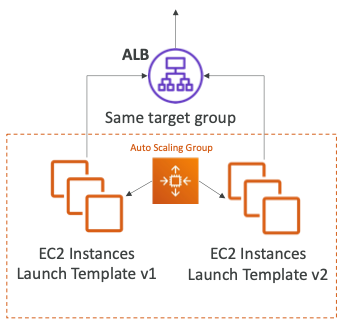

동일한 ASG 유지

ASG는 유지하지만 새로운 시작 템플릿으로 새로운 인스턴스를 실행한다.
인스턴스가 생성되기 위해 ASG의 용량을 2배로 늘려야 할 수도 있다.
업데이트되는 동안 같은 ASG에 속하기 때문에 ALB는 요청을 두 인스턴스로 동시에 리디렉트한다.
두 가지 버전의 애플리케이션이 있으며 "시작 템플릿 버전 2"가 정상적으로 작동한다고 판단되면 "시작 템플릿 버전 1" 인스턴스를 종료한다.

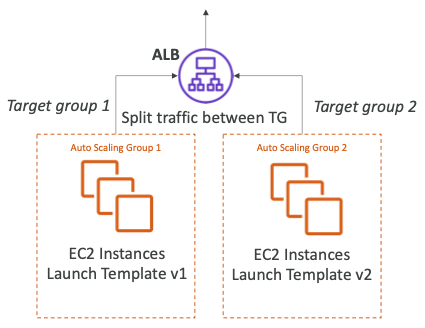

새로운 ASG 생성

새로운 ASG를 생성하고 "시작 템플릿 버전 2" 인스턴스를 해당 ASG에서 실행한다.
ALB 레벨에서 두 개의 Target Group으로 트래픽을 분산해서 전달한다.
이렇게 Target Group이 분산된 경우 "시작 템플릿 버전 2"의 인스턴스가 정상인지 확인하기 위해서 소량의 트래픽만 전달하도록 설정할 수 있다.
"시작 템플릿 버전 2"가 정상이라고 판단되면 "시작 템플릿 버전 1"을 제거하여 모든 트래픽을 새로운 ASG로 전달할 수 있다.

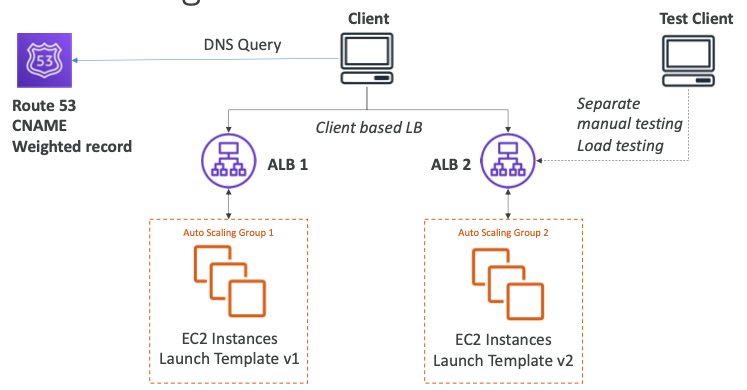

새로운 ASG & ALB 생성

ALB1은 구버전이 실행 중인 ASG1로 트래픽을 전달한다.
ALB2는 신버전이 실행 중인 ASG2로 트래픽을 전달한다.

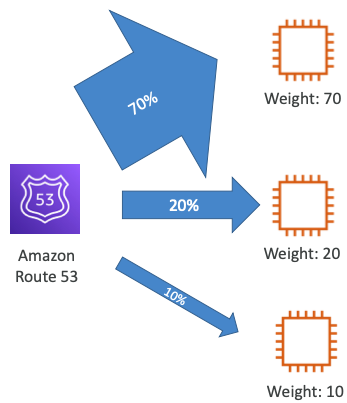

Route 53에서 CNAME을 정의하고 가중치 기반 레코드(Weighted record)를 사용한다.
- 사용자가 DNS 쿼리를 하면 가중치(Weighted)에 기반하여 ALB를 둘 다 얻을 수 있다.
일부 사용자는 ALB1으로 보내고 일부 사용자는 ALB2로 보낼 수 있다.
이렇게 아키텍처를 설계하는 경우 테스트 클라이언트가 수동으로 ALB2로 접속하여 테스트를 진행할 수 있다.
테스트가 완료되면 모든 요청이 ALB2로 전달되도록 가중치 기반 레코드를 수정한다.

EC2 Spot Instance

온디맨드 대비 최대 90% 저렴한 가격으로 사용할 수 있다.
최대 스팟의 가격을 정의하고 "현재 스팟의 가격" < "최대 스팟의 가격"인 경우에 인스턴스를 사용할 수 있다.
- 시간당 스팟 가격은 수요와 제안이 다르고, 수용 용량이 다르면 스팟 가격이 올라갈 수 있다.
- 스팟 가격이 최대 가격을 초과하면 스팟 인스턴스가 중단하거나 종료될 수 있고 종료될 때까지 유예 기간 2분이 주어진다.
배치 작업 데이터 분석 또는 장애에 강한 워크로드에 사용된다.
중요한 작업이나 데이터베이스에는 적합하지 않은 유형이다.

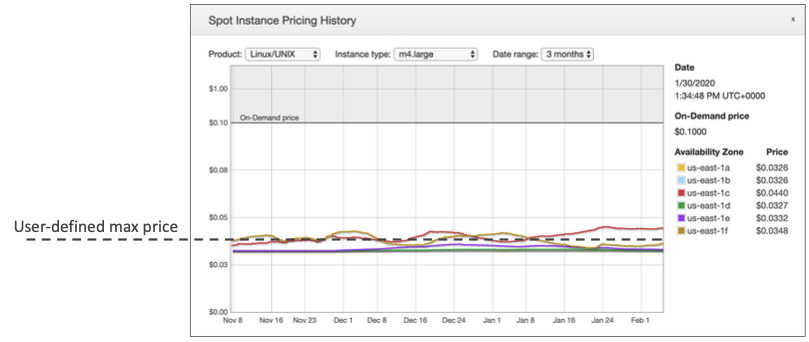

m4.large 유형을 확인해보면 AZ에 따라 가격이 달라지는 것을 확인할 수 있다.
또한 시간대에 따라서도 가격의 변동이 있으며, 사용자가 정한 최대값을 넘어가는 시점에는 인스턴스가 회수된다.
만약 사용자가 최대 가격을 높게 설정하였다면 인스턴스가 회수되는 확률이 줄어들 것이다.

Spot Fleets

스팟 인스턴스 + On-Demand 인스턴스 (선택) 모음이다.
스팟 인스턴스에 대해 지불할 수 있는 최대 가격을 설정한다.
여러 인스턴스 유형을 조합하여 생성할 수 있다.
EC2 standalone, Auto Scaling Group (launch template), ECS (underlying ASG), AWS Batch를 지원한다.
목표는 수요의 기준을 충족하고 훨씬 낮은 가격으로 더 많은 수요에 맞춰 작업량을 최적화하는 것이다.
아래와 같은 제한 사항이 있다.
- 스팟 플릿 or EC2 플릿은 최대 1만개 용량을 가질 수 있다.
- 한 리전에 있는 스팟 플릿, EC2 플릿은 10만개를 가질 수 있다.
스팟 플릿은 가격 제약 조건으로 목표 용량을 충족하려고 노력할 것이다.
- 인스턴스 유형(m5.large), OS, 가용성 영역(AZ)를 정의한다.
- 플릿이 선택할 수 있도록 여러 개의 Launch Pool을 사용한다.
- 용량 또는 최대 비용에 도달하면 스팟 플릿에서 인스턴스 실행을 중지한다.
스팟 인스턴스 할당 전략
- lowestPrice: 최저 가격으로 풀에서 제공한다. (비용 최적화, 짧은 워크로드)
- diversified: 모든 풀에 분산된다. (가용성, 긴 워크로드에 적합)
- capacityOptimized: 인스턴스 수에 맞는 최적의 용량을 갖춘 풀을 선택한다.
- priceCapacityOptimized (권장): 사용 가능한 용량이 가장 높은 풀을 선택한 다음, 가장 저렴한 가격으로 풀을 선택한다. (대부분의 워크로드에 적합)
스팟 플릿을 사용하면 가장 낮은 가격으로 스팟 인스턴스를 자동으로 요청할 수 있다.

ECS

Docker

도커는 앱을 배포하기 위한 소프트웨어 개발 플랫폼이다.
앱은 모든 OS에서 실행할 수 있는 컨테이너에 포장되어 있다.
앱은 실행 위치에 관계없이 동일하게 실행된다.
- 모든 머신에서 작동한다. (호환성 문제 X, 예측 가능한 동작)
- 작업 공수가 적게 든다.
- 유지 관리 및 구축이 용이하다.
- 모든 언어, 모든 OS, 모든 기술과 함께 작동한다.
컨테이너에 할당되는 메모리/CPU의 수를 제어할 수 있다.
컨테이너를 매우 빠르게 스케일링할 수 있다.
Virtual Machine보다 효율성이 향상된다.

도커 컨테이너 관리

컨테이너를 관리하려면 컨테이너 관리 플랫폼이 필요하다.
Amazon Elastic Container Service (Amazon ECS)
- Amazon 자체 컨테이너 플랫폼이다.
Amazon Elastic Kubernetes Service (Amazon EKS)
- Amazon이 관리하는 Kubernetes다. (오픈 소스)

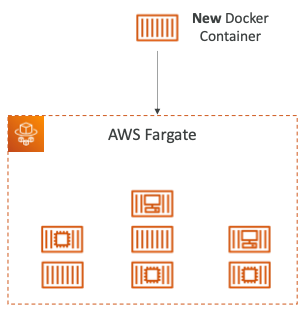

AWS Fargate
- Amazon 자체 서버리스 컨테이너 플랫폼이다.
- ECS 및 EKS와 함께 작동한다.

ECS - 사용 사례

마이크로서비스 실행
- 동일한 시스템에서 여러 개의 오더 컨테이너를 실행할 수 있다.
- 간편한 서비스 검색 기능을 통해 커뮤니케이션을 향상할 수 있다.
- 애플리케이션 로드 밸런서 및 네트워크 로드 밸런서와 직접 통합된다.
- 자동 확장 기능을 제공한다.
배치 처리/예약된 작업 실행
- On-Demand/Reserved/Spot 인스턴스에서 실행할 ECS 작업을 예약한다.
애플리케이션을 클라우드로 마이그레이션
- 온프레미스에서 실행 중인 기존 애플리케이션을 도커화한다.
- Amazon ECS에서 실행할 도커 컨테이너를 이동한다.

ECS - 개념

ECS Cluster: EC2 인스턴스를 논리적으로 그룹화한다.
ECS Service: 실행해야 할 작업 수와 실행 방법을 정의한다.
Task Definitions: 도커 컨테이너를 실행하는 방법을 ECS에 알려주는 JSON 양식의 메타데이터 (이미지 이름, CPU, RAM 등..)
ECS Task: 실행 중인 도커 컨테이너인 태스크 정의 인스턴스

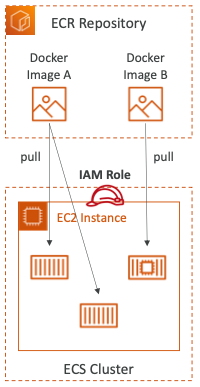

ECS IAM Roles
- EC2 Instance Profile: EC2 인스턴스에서 사용한다. (예: ECS에 API 호출, 로그 전송 등..)
- ECS Task IAM Role: 각 작업(Task)이 특정 역할을 갖도록 한다. (예: S3, DynamoDB로 API 호출 등..)

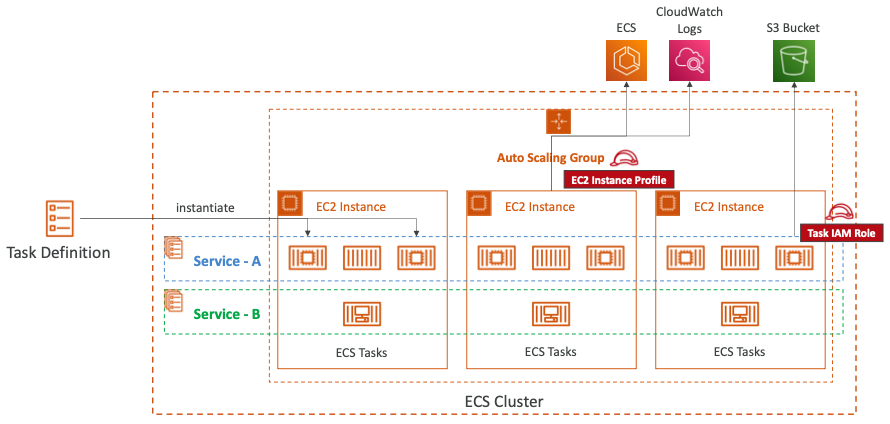

ECS 클러스터가 있고 EC2 인스턴스 내에서 "Service A"가 실행된다.
- "Service A"를 실행하려면 먼저 작업 정의(Task Definition)를 제공해야 한다.
- 작업 정의가 인스턴스화되면 특정 서비스를 위해 EC2 인스턴스에서 실행되는 컨테이너가 생성된다.
- 사용자는 EC2 인스턴스의 수를 스케일할 수 있다.
여러 개의 EC2 인스턴스가 있기 때문에 EC2 인스턴스를 관리할 "Auto Scaling Group"도 가질 수 있다.
- 이것이 ECS의 일부인지 확인하기 위해 EC2 인스턴스 프로필을 정의해야 한다.
- EC2 인스턴스가 프로필을 정의하고 EC2 인스턴스가 ECS 서비스에 등록되도록 하고 CloudWatch 로그 서비스로 로그를 보낼 수 있다.
서비스가 직접 S3 버킷에 접근할 수 있도록 하기 위해서 IAM 역할을 위한 서비스 내 작업을 제공해야 한다.
사용자가 원하는 경우 새로운 서비스인 "Service B"를 실행할 수 있다.

ALB 통합

동적 포트 매핑(Dynamic Port Mapping)을 가져온다.
동일한 EC2 인스턴스에서 동일한 애플리케이션의 여러 인스턴스를 실행할 수 있다.
ALB가 EC2 인스턴스에서 올바른 포트를 찾는다.
아래와 같은 사용 사례가 있다.
- 하나의 EC2 인스턴스에서 실행하더라도 복원력을 향상시킨다.
- CPU/코어 활용률을 극대화한다.
- 앱 가동 시간에 영향을 주지 않고 롤링 업그레이드를 수행할 수 있는 기능을 제공한다.

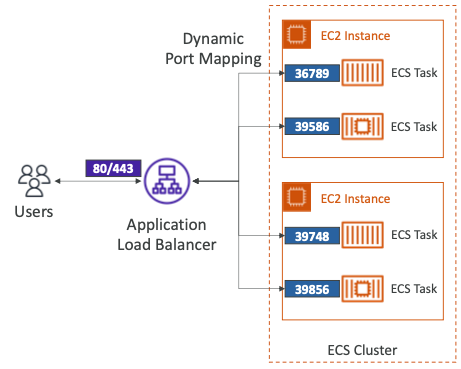

서비스 하나에서 실행 중인 ECS 클러스터와 2개의 EC2 인스턴스에 걸쳐 4개의 작업이 있다.
각 EC2 인스턴스에는 같은 태스크가 2개 있고 로드 밸런서를 통해 사용자가 애플리케이션에 액세스한다.
각 ECS 태스크는 서로 다른 포트를 갖게 된다.
- 첫 번째 ECS 태스크가 이 포트를 확보하면 동적 포트 매핑을 사용하고 있기 때문에 로드 밸런서가 이 포트를 찾아낸다.
- 두 번째 ECS 태스크는 다른 포트를 가져오지만 ALB는 첫 번째와 동일하게 포트를 찾을 수 있다.
모든 ECS 작업에서 포트가 안정적이지 않더라도 로드 밸런서는 모든 포트를 찾아낸다.

AWS Fargate

AWS에서 도커 컨테이너를 실행시킬 수 있다.
인프라를 프로비저닝하지 않으므로 관리할 인스턴스가 없다.
작업 정의(Task Definition)를 생성한다.
AWS는 필요한 CPU/RAM을 기반으로 컨테이너를 실행한다.
확장을 위해서는 EC2 인스턴스가 아니라 단순히 작업의 수만 늘리면 된다.

ECS - Security & Networking

실행 중인 도커 컨테이너에 환경 변수로 비밀 및 구성을 주입할 수 있다.
- "SSM Parameter Store" 및 "Secret Manager"와 통합한다.
ECS Task 네트워킹
- none: 네트워크 연결 없음, 포트 매핑 없음
- bridge: 도커의 가상 컨테이너 기반 네트워크 사용
- host: Docker의 네트워크 우회, 기본 호스트 네트워크 인터페이스 사용
- awsvpc
  - 인스턴스에서 시작된 모든 작업은 고유한 ENI와 개인 IP 주소를 가진다.
  - 단순화된 네트워킹, 향상된 보운, 보안 그룹, 모니터링, VPC Flow Logs
  - Fargate 작업의 기본 모드다.

Service Auto Scaling

원하는 작업의 수를 자동으로 증가하거나 감소시킬 수 있다.
Amazon ECS가 AWS Application Auto Scaling 서비스를 활용한다.
ECS 서비스 레벨에서 CloudWatch에서 CPU 및 RAM을 추적한다.
Target Tracking: 특정 CloudWatch 메트릭의 목표 값에 기반한 확장을 지원한다.
Step Scaling: 지정된 CloudWatch 알람에 기반한 확장을 지원한다.
Scheduled Scaling: 지정된 날짜/시간을 기준으로 한 스케일링(예측 가능한 변경 사항)을 지원한다.
ECS Service Auto Scaling(테스크 레벨) <> EC2 Auto Scaling (EC2 인스턴스 레벨)
Fargate Auto Scaling 설정이 훨씬 용이하다.

Spot Instances

ECS Classic (EC2 Launch Type)
- 기본 EC2 인스턴스를 스팟 인스턴스(ASG에서 관리)로 사용할 수 있다.
- 인스턴스는 실행 중인 작업을 제거하기 위해 드레이닝 모드로 전환될 수 있다.
- 비용 절감 효과는 좋지만 신뢰성에 영향을 미칠 수 있다.
AWS Fargate
- 주문형 기준 워크로드에 대한 최소 작업을 지정한다.
- 비용 절감을 위해 "FARGATE_SPOT"에서 실행 중인 작업을 추가할 수 있다.
- 온디멘드 또는 스팟에 관계없이 Fargate는 부하에 따라 잘 확장된다.

Elastic Container Registry (ECR)

AWS에 도커 이미지를 저장하고 관리한다.
Private 및 Public 리포지토리를 지원한다.
ECS와 완벽하게 통합된다.
IAM을 통해 접근이 제어된다. (권한 오류 => 정책 확인)
이미지 취약성 검사, 버전 지정, 이미지 태그, 이미지 라이프사이클 등을 지원한다.

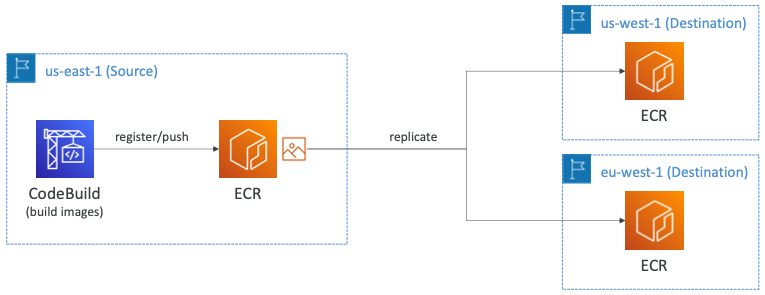

Cross Region Replication

ECR Private 레지스트리는 리전 간 및 계정 간 복제를 모두 지원한다.

"CodeBuild"로부터 이미지를 빌드하는 파이프라인이 있다.
"CodeBuild"는 컨테이너를 실행해 이미지를 빌드하고 ECR에 등록하고 푸시한다.
만약 교차 지역 복제를 설정했다면 이 이미지들은 다른 리전으로 직접 복제된다.
- 다른 리전들은 이 이미지들을 다시 빌드할 필요가 없다는 장점이 있다.
- 그리고 직접 실행할 수도 있으므로 다른 리전의 ECS 상에서 작업을 실행하여 글로벌 애플리케이션을 제공할 수 있다.

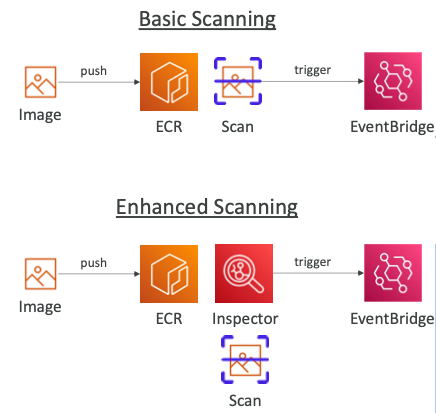

Image Scanning

이미지를 푸시할 때 수동으로 스캔하거나 자동으로 스캔할 수 있다.

기본 스캔은 일반적인 취약점인 CVE를 찾는다.
- 만약 취약점이 발견되는 경우 EventBridge로 보낼 수 있다.
"Amazon Inspector"을 활용하여 OS 및 프로그래밍 언어 취약성을 분석하는 향상된 검색(Enhanced Scanning)을 사용할 수 있다.
- 만약 취약점이 발견되는 경우 EventBridge로 보낼 수 있다.
- 검색 결과는 AWS 콘솔 내에서 검색할 수 있다.

Amazon EKS

Amazon EKS는 "Amazon Elastic Kubernetes Service"의 약자다.
AWS에서 관리되는 Kubernetes 클러스터를 시작하는 방법이다.
Kubernetes는 컨테이너형(보통 Docker) 애플리케이션의 자동 배포, 확장 및 관리를 위한 오픈 소스 시스템이다.
ECS의 대안이며, 둘의 목표는 비슷하지만 API는 서로 다르다.
EKS는 서버리스 컨테이너를 배포하기 위해 워커 노드 또는 Fargate를 배포하려는 경우 EC2를 지원한다.
사용 사례: 회사에서 이미 사내 또는 다른 클라우드에서 Kubernetes를 사용하고 있으며 Kubernetes를 사용하여 AWS로 마이그레이션하려는 경우에 사용된다.
Kubernetes는 클라우드에 종속되지 않으며 Azure, GCP와 같은 모든 클라우드에서 사용 가능하다.
여러 리전의 경우 각 리전당 하나의 EKS 클러스터를 배포해야 한다.
CloudWatch Container Insights를 사용하여 로그 및 메트릭을 수집할 수 있다.

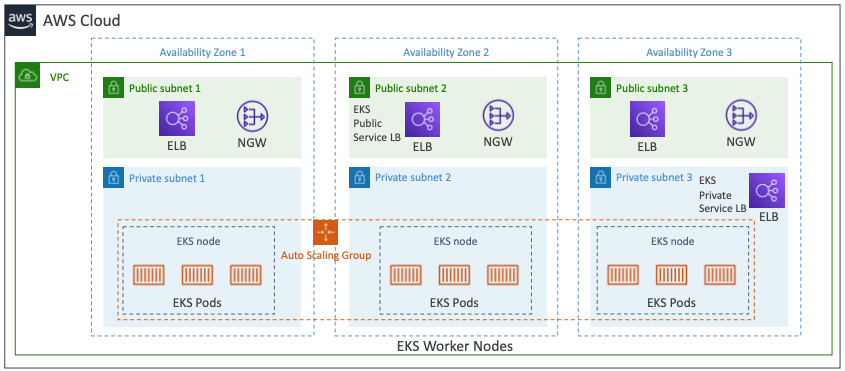

Diagram

하나의 VPC에 세 개의 AZ가 공용 서브넷과 사설 서브넷으로 분리되어 있다.
EKS는 워커 노드를 생성하고 이는 EC2 인스턴스가 된다.
이 노드들은 각각 EKS 파드를 실행하며 ECS 태스크와 아주 유사하다.
EKS 파드들은 EKS 노드 내에서 실행되며 Auto Scaling Group으로 관리된다.
EKS 서비스를 외부로 노출하고 싶다면 사설 로드 밸런서나 공용 로드 밸런서를 설정해 웹과 통신하도록 설정할 수 있다.

Node Type

Managed Node Group
- 사용자를 위한 노드(EC2 인스턴스) 생성 및 관리
- 노드는 EKS가 관리하는 ASG의 일부다.
- 온디맨드 또는 스팟 인스턴스를 지원한다.
Self-Managed Node
- 사용자가 생성하여 EKS 클러스터에 등록하고 ASG에서 관리하는 노드다.
- 사전 구축된 AMI를 사용할 수 있다. - Amazon EKS Optimized AMI
- 온디맨드 또는 스팟 인스턴스를 지원한다.
AWS Fargate
- 유지 관리가 필요없으며 관리가 필요한 노드가 없다.

Data Volume

EKS 클러스터에 StorageClass 매니페스트를 지정해야 한다.
컨테이너 스토리지 인터페이스(CSI) 호환 드라이버를 활용해야 한다.
여러 종류의 스토리지를 지원한다.
- Amazon EBS
- Amazon EFS (work with Fargate)
- Amazon FSx for Lustre
- Amazon FSx for NetApp ONTAP

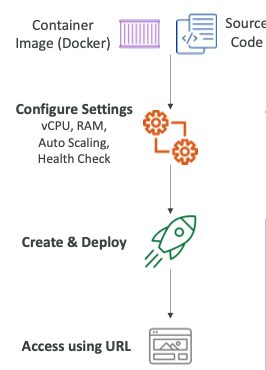

AWS App Runner

웹 애플리케이션과 API를 손쉽게 확장할 수 있는 완벽한 관리 서비스다.
인프라스트럭처를 구축한 경험이 필요하지 않다.
소스 코드 또는 컨테이너 이미지로 시작된다.
웹 앱 자동 구축 및 배포를 지원한다.
자동 확장, 고가용성, 로드 밸런싱, 암호화를 지원한다.
VPC 액세스를 지원한다.
데이터베이스, 캐시 및 메시지 대기열 서비스에 연결할 수 있다.
소스 코드에서 빌드 된다. (Python, Nodejs, Java)
사용 사례: 웹 앱, API, 마이크로서비스, 신속한 운영 구축

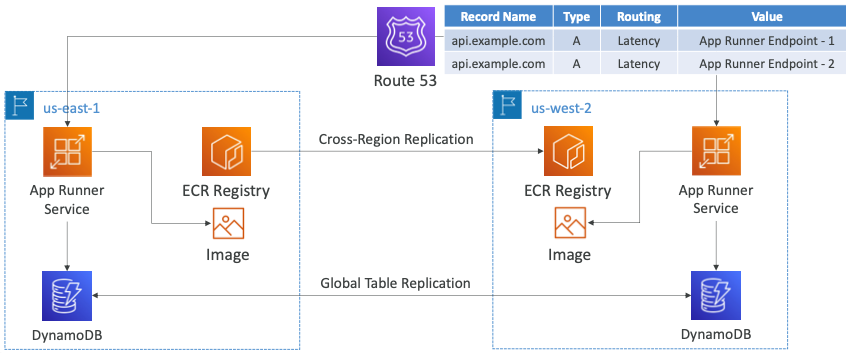

Multi-Region Architecture

us-east-1과 us-west-2 두 개의 리전이 있다.
서로 다른 리전의 ECR에 동일한 도커 이미지가 복제 및 저장되어 있다.
us-east-1 리전에서 App Runner 서비스를 실행시키고 데이터를 DynamoDB에 지속시킬 수 있다.
- DynamoDB 테이블 또한 전역적으로 복사할 수 있다.
us-west-2 리전에서도 App Runner 서비스를 실행시키고 데이터를 DynamoDB에 지속시킬 수 있다.
- 이미 복제되어 있는 DynamoDB 테이블의 데이터를 참조할 수 있다.
Route 53의 설정을 살펴본다.
- 동일한 레코드 이름에 라우팅 정책은 Latency로 설정되어 있다.
- 자동적으로 대기 시간 측면에서 가장 좋은 엔드포인트로 리디렉트된다.

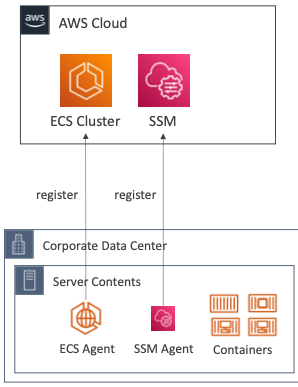

Amazon ECS Anywhere

사용자가 관리하는 인프라(온프레미스, VM 등..)에서 컨테이너를 쉽게 실행할 수 있다.
사용자가 모든 환경에서 기본 Amazon ECS 작업을 구현할 수 있도록 지원한다.
완전히 관리되는 Amazon ECS Control Plane이다.
"ECS Container Agent"와 "SSM Agent"를 설치해야 한다.
우리 서비스와 작업을 위한 "외부(EXTERNAL)" 실행 유형을 지정한다.
AWS 영역에서 안정적으로 연결되어 있어야 한다.
대표적인 사용 사례는 아래와 같다.
- 컴플라이언스, 규제 및 지연 시간 요구사항 충족
- AWS 리전 밖에서 앱을 실행하고 다른 서비스와 더 가까운 곳에서 앱 실행
- 온프레미스 머신러닝, 비디오 처리, 데이터 처리 등..

Amazon EKS Anywhere

AWS 외부에 생성된 쿠버네티스 클러스터를 생성 및 운영한다.
Amazon EKS Distro를 활용한다. (AWS의 쿠버네티스 번들 출시)
지원 비용 절감 및 중복 타사 툴 유지 관리를 방지한다.
EKS Anywhere 설치 관리자를 사용하여 설치한다.

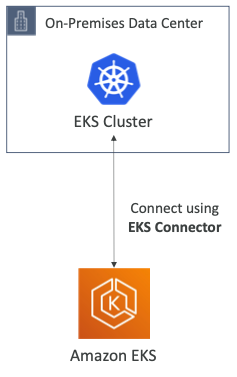

선택적으로 EKS 커넥터를 사용하여 EKS Anywhere 클러스터를 AWS에 연결한다.
- Fully Connected & Partially Disconnected: Amazon EKS Anywhere 클러스터를 AWS에 연결하고 EKS 콘솔을 활용할 수 있다.
- Fully Disconnected: EKS Distro를 설치하고 오픈 소스 툴을 활용하여 클러스터를 관리해야 한다.

AWS Lambda

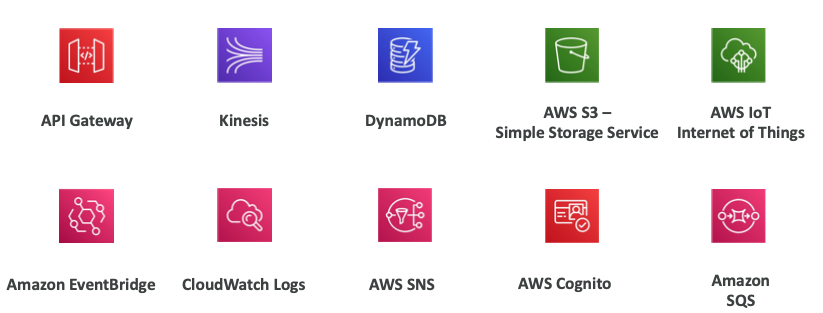

AWS Lambda는 수많은 서비스들과 통합될 수 있다.

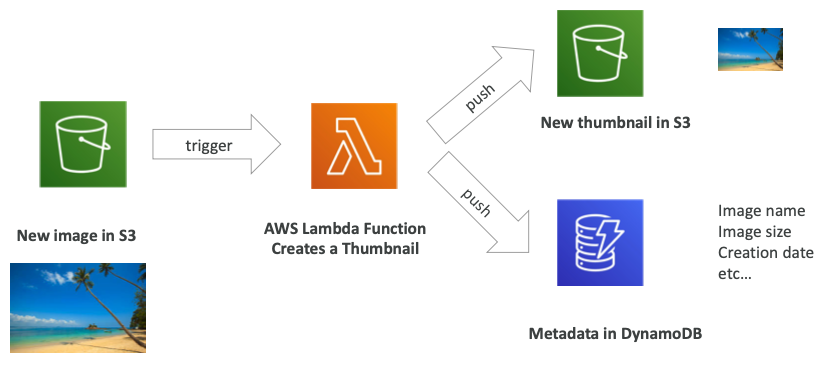

Serverless Thumbnail creation

S3 버킷에 새로운 이미지가 업로드된다.
썸네일을 생성하기 위해 람다 함수를 트리거한다.
새롭게 생성된 썸네일이 S3 버킷에 저장되고 DynamoDB에 썸네일의 메타데이터를 푸시한다.
- 메타데이터는 이미지 이름, 이미지 크기 데이터 등등을 포함하고 있다.

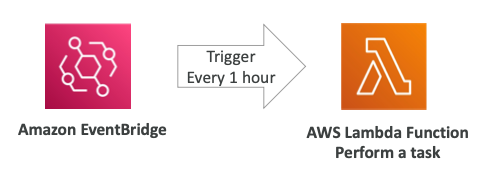

Serverless Cronjob

EventBridge를 이용해 시간 기반 트리거를 생성하여 일정 시간마다 람다 함수를 트리거하여 작업을 효과적으로 수행하도록 할 수 있다.
- 관리할 서버가 없는 Cronjob을 지원한다.

Language Support

람다는 수많은 언어를 지원한다.
Node.js, Python, Java, C# (.NET Core), Golang, C# / Powershell, Ruby, Custom Runtime API
Lambda Container Image
- 컨테이너 이미지는 Lambda Runtime API를 구현해야 한다.
- 임의의 도커 이미지를 실행하려면 ECS / Fargate가 선호된다.

Limit

RAM: 128MB ~ 12,240MB (10GB)
CPU: RAM에 연결됨 (수동으로 설정할 수 없음)
- 2개의 vCPU가 1,769MB의 RAM으로 할당된다.
- 6개의 vCPU가 10,240MB의 RAM으로 할당된다.
Timeout: 최대 15분
/tmp Storage: 10,240MB(10GB)
Deployment Package: 50MB(압축), 250MB(비압축) 레이어 포함
Concurrent Execution: 1,000개의 동시 실행, 증가가 가능한 소프트 제한이 있다.
Container Image Size: 10GB
호출 페이로드(요청/응답): 6MB(sync), 256KB(async)

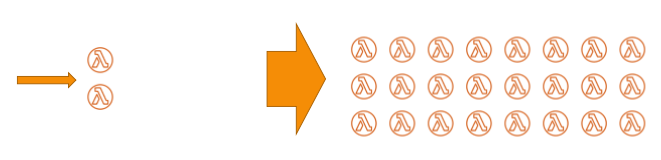

Lambda Concurrency & Throttling

동시 실행 횟수 제한: 최대 1,000회 동시 실행

함수 수준에서 "reserved concurrency"을 설정할 수 있다.
동시성 제한을 초과하는 각 호출은 "Throttle"을 트리거한다.
AWS 서비스 할당량의 할당량 증가를 요청할 수 있다.

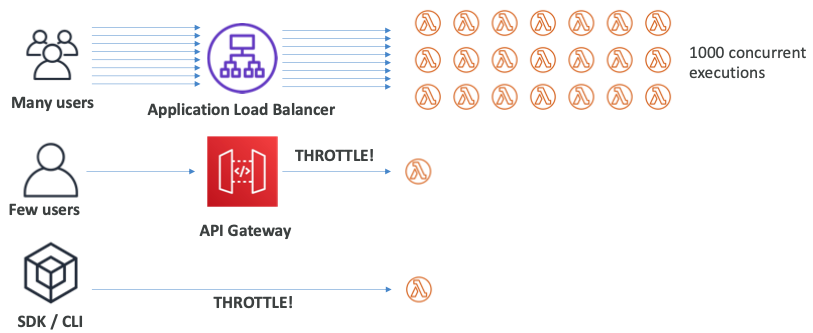

Lambda Concurrency Issue

동시성을 예약하지 않으면 다음과 같은 현상이 발생할 수 있다.

ALB, API Gateway, SDK/CLI가 각각 람다 함수를 호출하고 있다.
갑자기 ALB에 수많은 사용자의 요청이 몰리면서 1,000개의 함수가 동시에 실행된다.
API Gateway와 SDK/CLI를 통해서 들어오는 요청들은 많지 않지만 ALB를 통해 들어오는 요청에 의해 쓰로틀링된다.

Lambda & CodeDeploy

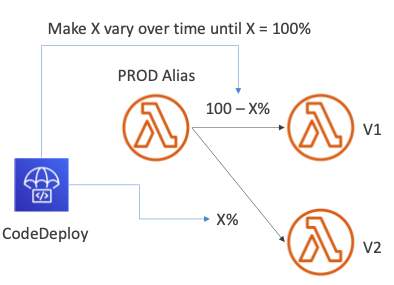

CodeDeploy를 사용하면 람다 별칭에 대한 트래픽 시프트를 자동화할 수 있다.
기능이 SAM 프레임워크 내에 통합된다.

처음에는 V1에 100% V2에 0%의 트래픽이 전달된다.
- 시간이 지남에 따라 80/20과 같은 형식으로 트래픽 전달이 변경된다.
- CodeDeploy는 트래픽을 전달하는 비율이 시간에 따라 달라진다.
Linear: 100%까지 N분마다 트래픽이 증가한다.
- Linear10PercentEvery3Minutes
- Linear10PercentEvery10Minutes
Canary: X퍼센트씩 100%까지 증가시킨다.
- Canary10Percent5Minutes
- Canary10Percent30Minutes
AllAtOnce: 즉시 트래픽을 변경시킨다.
람다 함수의 상태를 점검하기 위해 사전 & 사후 트래픽 후크를 생성할 수 있다.

Lambda Logging & Monitoring & Tracing

CloudWatch
- AWS Lambda 실행 로그는 AWS CloudWatch 로그에 저장된다.
- AWS Lambda 메트릭은 AWS CloudWatch 메트릭(성공적인 호출, 오류율, 지연 시간, 시간 초과 등)에 표시된다.
- AWS 람다 함수에 CloudWatch Logs에 쓰기 권한을 부여하는 IAM 정책과 함께 실행 역할이 있는지 확인한다.
X-Ray
- X-Ray로 람다를 추적할 수 있다.
- 람다 구성에서 활성화한다. (X-Ray 데몬 실행)
- 코드에서 AWS SDK를 사용한다.
- 람다 함수에 올바른 IAM 실행 역할이 있는지 확인한다.

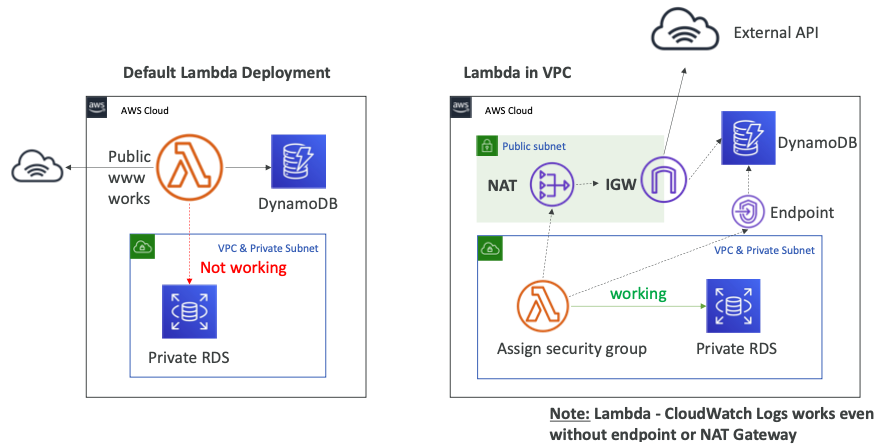

Lambda in VPC

기본적으로 람다를 배포하면 AWS 클라우드에 배포되기 때문에 공용 API에 접속할 수 있다.
- DynamoDB의 공용 API에 액세스할 수 있다.
- 하지만 사설 VPC, 사설 서브넷이 있다면 작동하지 않는다.
VPC에 람다 함수를 배포하면 람다 함수는 보안 그룹을 할당받게 된다.
- VPC에 배포되고 RDS 데이터베이스에 액세스 권한이 작동된다.
- 하지만 공용 인터넷에 접속하려는 경우 문제가 발생할 수 있다.
- 만약 사설 서브넷에 람다가 배포되어 있다면 NAT 게이트웨이를 배포하여 공용 인터넷에 접속할 수 있도록 설정할 수 있다.
- 같은 방식으로 NAT 게이트웨이나 인터넷 게이트웨이를 통해서 DynamoDB로 접근할 수 있다.
- 만약 모든 트래픽을 내부에 유지하고 싶다면 DynamoDB의 VPC 엔드포인트를 생성하고 람다 함수를 직접 연결할 수 있다.
단, 람다가 CloudWatch Logs로 로그를 전달할 때는 엔드포인트나 NAT 게이트웨이가 필요하지 않다.

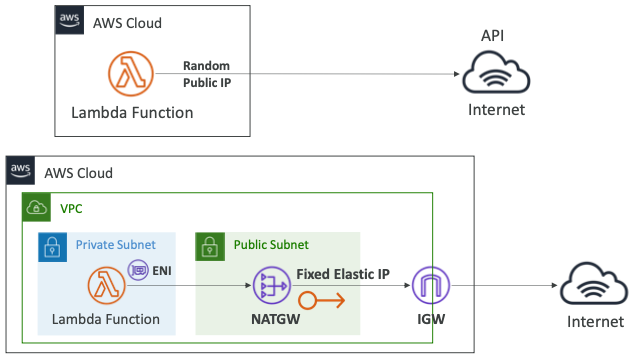

AWS 공용 클라우드에 람다 함수를 배포하면 AWS 공용 IP로부터 임의의 공용 IP를 할당받게 된다.
- 인터넷에 액세스하면 액세스하려는 API가 임의 공용 IP로부터 트래픽을 보게 된다.
사설 서브넷에 람다 함수를 배포하면 NAT 게이트웨이와 통신하고 되고, 인터넷 게이트웨이와도 통신하게 된다.
- 인터넷에 있는 API와도 통신이 가능하다.
- NAT 게이트웨이를 통해 인터넷으로 오는 모든 트래픽은 고정되고 EIP에서 보게 된다.
- 사실상 모든 람다 함수의 트래픽은 같은 EIP에서 보이게 된다.
이러한 아키텍처를 통해 람다 함수에는 인터넷 API 액세스 시 고정 IP를 줬다.
- 따라서 API 끝에서 공용 사이드의 네트워크 보안을 사용할 수 있다.

Synchronous Invocation

동기식: CLI, SDK, API Gateway
- 결과가 바로 반환된다.
- 클라이언트 측에서 오류 처리가 발생해야 한다. (시도 횟수, 지수 백오프 등..)

SDK가 있고 SDK가 람다 함수를 호출한다.
- 람다 함수는 작업을 수행하고 응답을 반환한다.

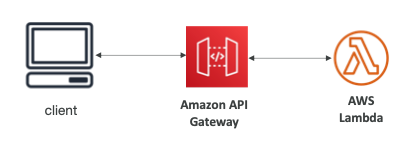

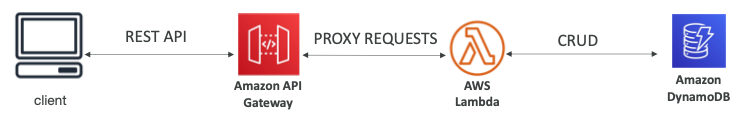

클라이언트가 API 게이트웨이를 호출하고 요청은 람다로 프록시된다.
- 람다는 정의된 작업을 진행하고 결과를 API 게이트웨이로 반환한다.
- 결과를 전달받은 API 게이트웨이는 클라이언트에게 응답을 전달한다.

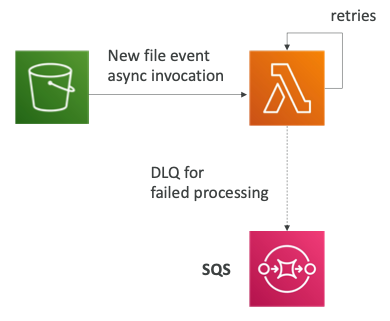

Asynchronous Invocation

S3, SNS, Amazon EventBridge를 사용한다.
람다는 오류에 대해서 최대 3번까지 재시도한다.
처리가 idempotent(재시도인 경우)인지 확인한다.
실패한 처리에 대한 DLQ(Dead-letter queue) - SNS 또는 SQS를 정의할 수 있다.

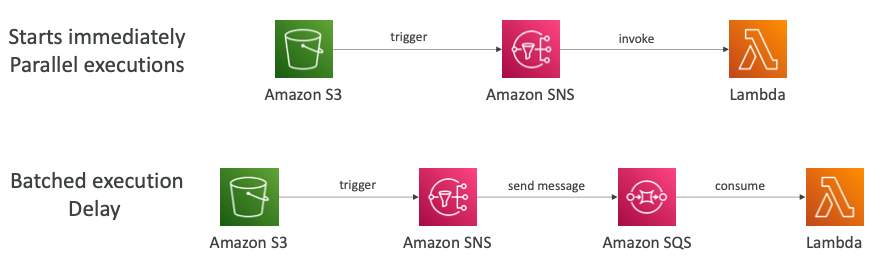

Architecture Discussion

위의 예시는 S3가 Amazon SNS에 알림을 발생시키고 Amazon SNS에 람다 함수를 연결하고 있다.
아래의 예시는 S3를 이용한다.
- SNS를 실생시키고 SQS로 메시지를 보낸다.
- SQS는 람다 함수에서 소비하게 된다.
- 둘은 비슷해 보이지만 S3에 이미지가 저장될 때마다 람다 함수가 호출된다.
위의 예시에서 만약 1초에 1천 개의 파일을 업로드한다면 S3와 SNS는 바로 실행된다.
- S3는 SNS에서 알림을 트리거하고 즉시 람다 함수를 호출한다.
- SNS에 많은 알림이 있다면 동시에 수많은 람다 함수가 실행되게 된다.
- 병렬적으로 동시에 수많은 일을 처리할 수 있지만, 실패한 작업이 유실될 수 있다.
아래의 예시는 많은 양의 요청이 들어오면 SQS의 큐가 가득차게 된다.
- 람다 함수도 당연히 확장되지만 요청을 하나씩 처리하기 때문에 큐는 빠르게 처리되지 않는다.
- 배치 실행이 조금 더 효율적이지만 약간의 지연이 발생할 수 있다.
- 하지만 람다 함수에서 실패가 발생하는 경우에도 작업은 유실되지 않고 SQS 큐에 보관된다.

Load Balancer

Types

AWS에는 총 4가지 종류의 관리형 로드 밸런서를 보유하고 있다.
Classic Load Balancer (v1 - old generation): 2009년도에 출시되었으며 CLB로 부른다.
- HTTP, HTTPS, TCP, SSL, (secure TCP)를 지원한다.
Application Load Balancer (v2 - new generation): 2016년도에 출시되었으며 ALB로 부른다.
- HTTP, HTTPS, WebSocket을 지원한다.
Network Load Balancer (v2 - new generation): 2017년도에 출시되었으며 NLB로 부른다.
- TCP, TLS (secure TCP), UDP를 지원한다.

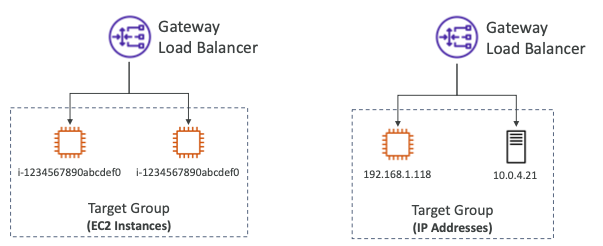

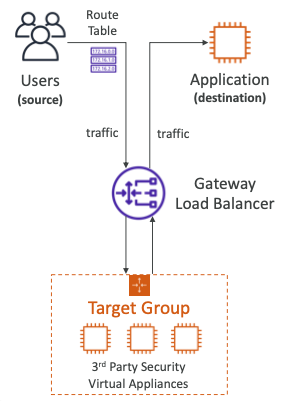

Gateway Load Balancer: 2020년도에 출시되었으며 GWLB라고 부른다.
- Layer 3에서 작동한다. (IP 프로토콜)
전반적으로, 더 많은 기능을 제공하기 때문에 새로운 세대의 로드 밸런서를 사용하는 것이 좋다.
일부 로드 밸런서는 내부(Private) 또는 외부(Public) ELB로 설정할 수 있다.

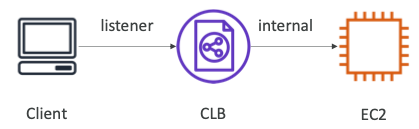

Classic Load Balancer (v1)

상태 점검은 SSL을 포함하여 HTTP(Layer 7) 또는 TCP(Layer 4) 기반일 수 있다.
하나의 SSL 인증서만 지원한다.
- SSL 인증서에는 여러 SAN(Subject Alternate Name)이 있을 수 있지만 SAN을 추가/편집/제거할 때마다 SSL 인증서를 변경해야 한다.
- 가능하면 SNI(Server Name Indicator)와 함께 ALB를 사용하는 것이 좋다.
- 별개의 SSL 인증서를 원하는 경우 여러 CLB를 사용할 수 있다.

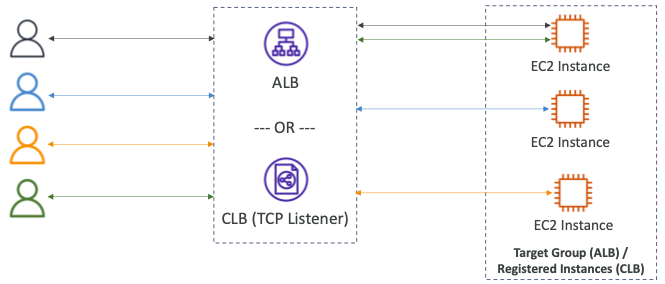

TCP -> TCP가 모든 트래픽을 EC2 인스턴스로 전달한다.
- 양방향 SSL 인증을 사용하는 유일한 방법이다.

Application Load Balancer (v2)

애플리케이션 로드 밸런서는 HTTP(Layer 7)이다.
여러 시스템(대상 그룹)에 걸쳐 여러 HTTP 애플리케이션에 대한 로드 밸런싱을 지원한다.
동일한 시스템(예: 컨테이너)에서 여러 애플리케이션에 대한 로드 밸런싱을 지원한다.
- ECS와의 적합성이 뛰어나고 동적 포트 매핑이 가능하다.
HTTP/2 및 WebSocket을 지원한다.
HTTP 요청을 HTTPS로 전달하는 것과 같은 리디렉션을 지원한다.
경로, 헤더, 쿼리 문자열에 대한 라우팅 규칙을 지원한다.

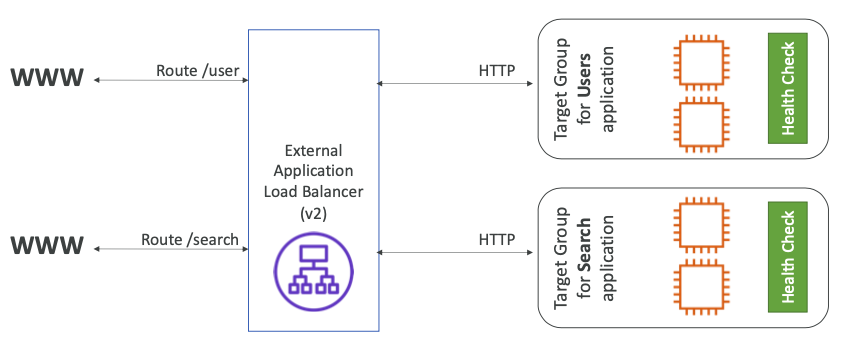

외부에 ALB가 있고 두 개의 대상 그룹(Target Group)이 있다.
- 하나의 대상 그룹은 /user 경로의 요청을 위해 대상 그룹이며 다른 하나는 /search 경로의 요청을 처리하기 위한 대상 그룹이다.
- 각각의 대상 그룹은 서로 다른 상태 확인을 받게 된다.
ALB는 여러 종류의 대상 그룹을 가질 수 있다.
- EC2 Instance: Auto Scaling Group에 의해 관리되고 있어야 하며 HTTP를 사용한다.
- ECS Task: ECS에 의해 관리되고 있어야 하며 HTTP를 사용한다.
- 람다 함수: HTTP 요청이 JSON 이벤트로 변환된다.
- IP 주소: 반드시 사설(Private) IP여야 한다.
- ALB는 여러 대상 그룹으로 라우팅할 수 있다.
- 상태 확인은 대상 그룹 수준이다.

Network Load Balancer (v2)

네트워크 로드 밸런싱 장치(Layer 4)를 통해 다음을 수행할 수 있다.
- TCP 및 UDP 트래픽을 인스턴스로 전달한다.
- 초당 수백만 건의 요청을 처리한다.
- 대기 시간 ~ 100ms(ALB의 경우 400ms)
NLB는 AZ당 하나의 정적 IP를 가지며, Elastic IP를 할당할 수 있다.
- 이렇게 할당된 Elastic IP는 특정 IP 화이트리스트에 유용하게 사용된다.
NLB는 최고 성능, TCP 또는 UDP 트래픽에 사용된다.
AWS 프리 티어에는 포함되지 않는다.

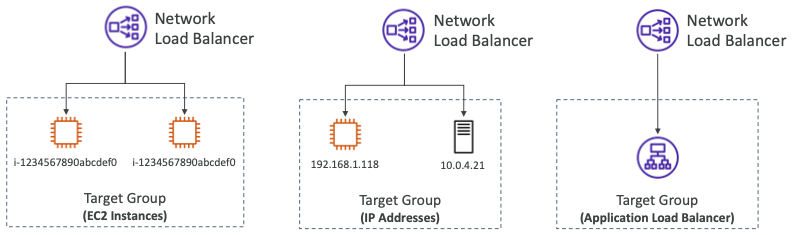

NLB는 아래와 같은 대상 그룹을 가질 수 있다.
- EC2 인스턴스
- IP 주소: 반드시 Private IP
- ALB

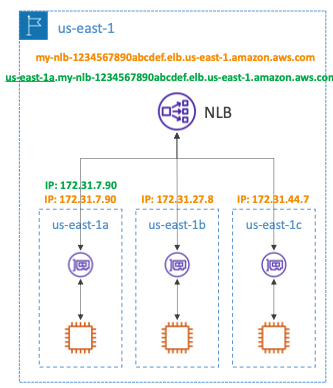

지역 NLB DNS 이름을 확인하면 모든 NLB 노드의 IP 주소가 반환된다.
- 예시에서는 my-nlb-1234567890abcdef.elb.us-east-1.amazon.aws.com
영역 DNS 이름 (Zonal DNS Name)
- NLB에 각 노드에 대한 DNS 이름이 있다.
- 각 노드의 IP 주소를 결정하는 데 사용한다.
- 예시에서 us-east-1a.my-nlb-1234567890abcdef.elb.us-east-1.amazon.aws.com은 172.31.7.90 IP와 매핑된다.
- 지연 시간 및 데이터 전송 비용 최소화에 사용된다.
- 앱별로 특정한 로직을 구현해야 한다.

Gateway Load Balancer

AWS에서 타사 네트워크 가상 어플라이언스를 구축, 확장 및 관리할 수 있다.
예를 들어, 방화벽, 침입 탐지 및 방지 시스템, 심층 패킷 검사 시스템, 페이로드 조작 등..
Layer 3(Network Layer)에서 작동하며 IP 패킷을 사용한다.
아래의 기능들과 투명하게 결합한다.
- Transparent Network Gateway: 모든 트래픽에 대해 단일 진입/종료
- Load Balancer: 트래픽을 가상 어플라이언스로 분산한다.
포트 6081에서 GENEVE 프로토콜을 사용한다.

사용자들은 우리의 애플리케이션에 액세스하기를 원한다.
하지만 우리는 타사 보안 가상 어플라이언스를 이용해 모든 트래픽을 스캔하기를 원한다.
GWLB를 배포하고 라우트 테이블을 수정하여 모든 트래픽이 GWLB를 경유하도록 설정한다.
- GWLB는 모든 트래픽을 수신한 후 보안 가상 어플라이언스가 설치되어 있는 대상 그룹으로 전달하여 트래픽을 분석한다.
- 문제가 없다면 트래픽을 다시 GWLB로 전달하고 사용자의 요청은 애플리케이션으로 전달된다.
GWLB는 아래와 같은 대상 그룹을 가질 수 있다.
- EC2 인스턴스
- IP 주소: 반드시 Private IP

Cross-Zone Load Balancing

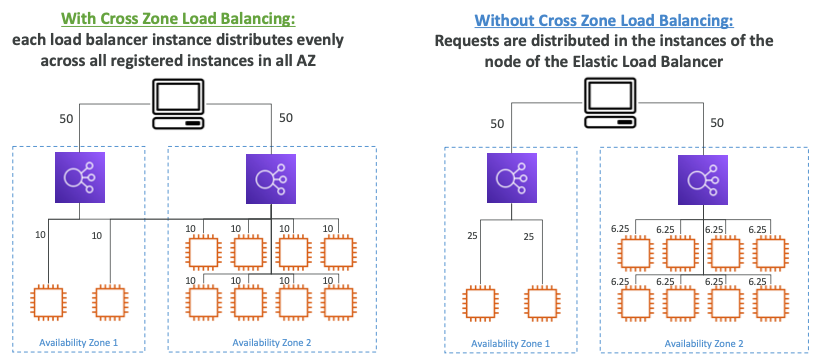

두 개의 가용 지역이 az1과 az2가 있으며 az1에는 두 개의 인스턴스가 실행 중이며 az2에는 8개의 인스턴스가 실행되고 있다.
만약 교차 구역 부하 분산이 활성화되어 있다면 az1과 az2의 모든 인스턴스에는 동일하게 10의 트래픽이 전달된다.
만약 교차 구역 부하 분산이 활성화되어 있지 않다면 az1의 두 개의 인스턴스에는 25의 트래픽이 전달되고 az2의 8개의 인스턴스에는 6.25의 트래픽이 전달된다.
Classic Load Balancer
- 기본적으로 비활성화되어 있다.
- 활성화된 경우 AZ간 데이터 전송에는 비용이 발생하지 않는다.
Application Load Balancer
- 항상 실행되어 있으며 비활성화할 수 없다.
- AZ간 데이터 전송에는 비용이 발생하지 않는다.
Network Load Balancer
- 기본적으로 비활성화되어 있다.
- 활성화하는 경우 AZ간 데이터 전송에는 비용이 발생한다.
Gateway Load Balancer
- 기본적으로 비활성화되어 있다.
- 활성화하는 경우 AZ간 데이터 전송에는 비용이 발생한다.

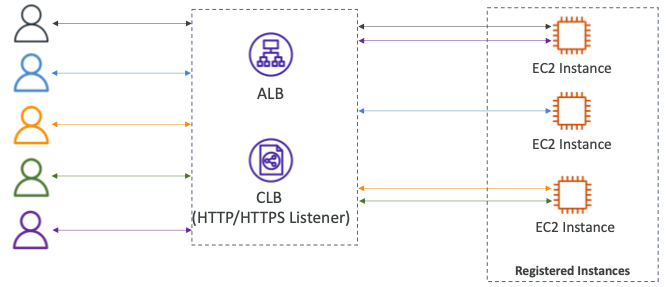

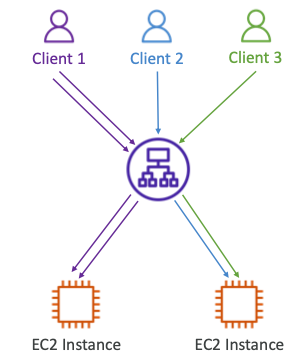

Sticky Session (Session Affinity)

동일한 클라이언트가 로드 밸런서 뒤에서 항상 동일한 인스턴스로 리디렉션되도록 "Sticky Session"을 활성화할 수 있다.
이 기능은 CLB와 ALB에 적합하다.
"Sticky Session"에 사용되는 쿠키에는 사용자가 제어하는 유효기간이 있다.
사용자가 세션 데이터를 잃어버리지 않도록 제어하고 싶은 경우에 사용된다.
활성화하면 백엔드 EC2 인스턴스에 대한 부하 불균형이 발생할 수 있다.

Request Routing Algorithms - Least Outstanding Requests

요청을 수신하게 되면 다음 인스턴스는 보류 중이거나 완료되지 않은 요청 수가 가장 적은 인스턴스다.
ALB 및 CLB(HTTP/HTTPS)와 함께 작동한다.

Request Routing Algorithms - Round Robin

대상 그룹에서 대상을 동일하게 선택한다.
- 각 대상에게 순차적으로 요청을 전달한다.
ALB 및 TCP(CLB)와 함께 작동한다.

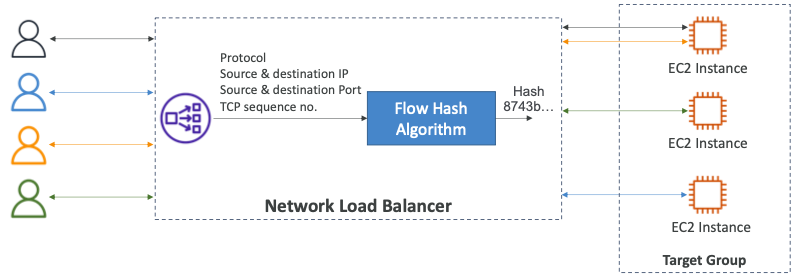

Request Routing Algorithms - Flow Hash

프로토콜, 소스/대상 IP 주소, 소스 대상 포트 및 TCP 시퀀스 번호를 기반으로 대상을 선택한다.
각 TCP/UDP 연결은 연결 수명 동안 단일 대상으로 라우팅된다.
Network Load Balancer와 함께 작동한다.

API Gateway

Lambda, HTTP 및 AWS 서비스를 API로 노출할 수 있도록 지원한다.
API 버전 관리, 원한 부여, 트래픽 관리(API 키, 쓰로틀링), 대규모, 서버리스, 요청/응답 변환, OpenAPI 사양, CORS를 지원한다.
29초의 타임아웃이 있다.
- 람다 함수의 최대 작동 시간은 15분이므로 람다 함수의 작업이 진행 중일 때, 클라이언트에게 Timeout 오류를 전달할 수 있다.
최대 페이로드의 크기는 10MB다.
- 큰 용량의 파일을 전송하고자할 때는 API 게이트웨이가 적합하지 않다.

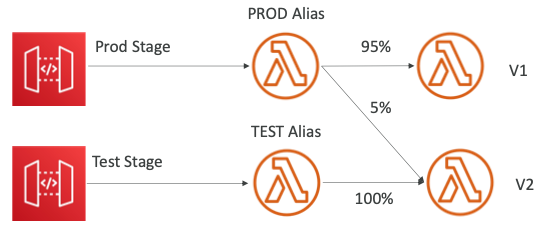

Deployment Stage

API 변경 사항은 "Stage" (원하는 만큼)에 배포된다.
단계 (dev, test, prod)에 대해 원하는 이름을 사용할 수 있다.
배포 기록이 저장되기 대문에 배포가 잘못된 경우 이전 단계로 돌아갈 수 있다.

Integration

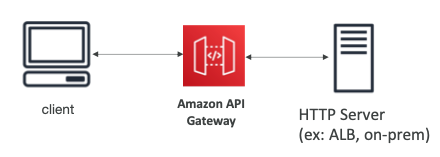

HTTP
- 백엔드에서 HTTP 엔드포인트를 노출한다.
- 예를 들어, 온프레미스의 HTTP API를 노출하거나, ALB를 노출할 수 있다.
- 속도 제한, 캐싱, 사용자 인증, API 키 추가 등의 기능을 제공받을 수 있다.
Lambda Function
- 람다 함수를 호출할 수 있다.
- AWS Lambda에서 지원하는 REST API를 손쉽게 호출할 수 있는 방법이다.

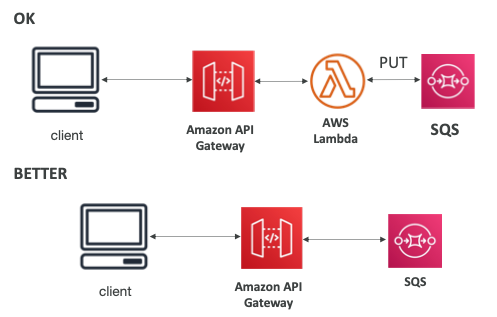

AWS Service
- API 게이트웨이를 통해 AWS API를 노출할 수 있다.
- 예를 들어, AWS Step Function 워크플로를 실행하거나, SQS에 메시지를 게시할 수 있다.
- 인증을 추가하고, 공개적으로 배포하고, 속도 제어를 추가할 수 있다.

Solution Architecture

API 게이트웨이는 10MB 페이로드 크기 제한을 받는다.
사용자가 API 게이트웨이를 통해서 사설 S3 버킷에 파일을 업로드할 수 있다.
- 하지만 파일의 크기가 10이 넘어가는 경우 파일을 업로드할 수 없다.

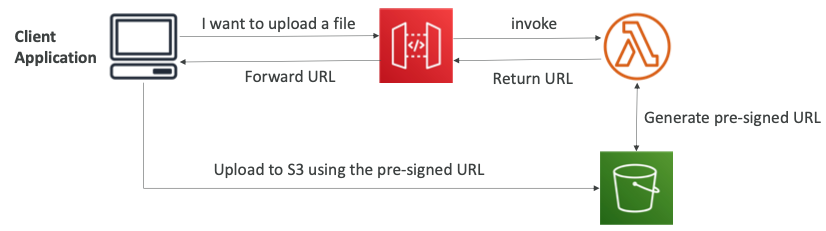

개선된 아키텍처다.
사용자가 10MB 페이로드가 넘는 크기의 요청을 API 게이트웨이로 전달한다.
람다 함수는 파일을 업로드할 수 있는 미리 서명된 URL을 클라이언트 애플리케이션에 전달한다.
클라이언트 애플리케이션은 파일을 업로드할 때는 미리 서명된 URL을 사용하기 때문에 페이로드 크기 제한을 받지 않는다.

엔드포인트 유형

Edge-Optimized (기본값): 글로벌 클라이언트용이다.
- 요청은 CloudFront Edge 로케이션을 통해 라우팅되어 지연 시간을 향상시킨다.
- API 게이트웨이는 여전히 한 리전에서만 작동한다.
Regional
- 동일한 리전 내의 클라이언트의 경우에 사용된다.
- CloudFront와 수동으로 결합 가능하다. (캐싱 전략 및 배포 제어 강화)
Private
- 인터페이스 VPC 엔드포인트(ENI)을 사용하여 VPC에서만 액세스할 수 있다.
- 리소스 정책을 사용하여 액세스를 정의한다.

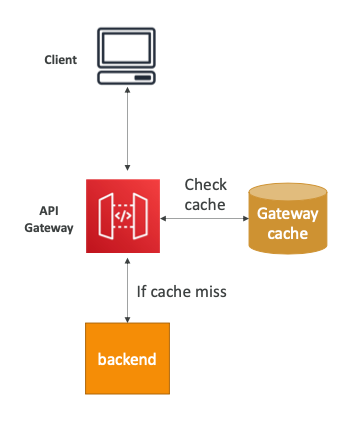

Response Caching

캐싱을 통해 백엔드에 대한 호출 수를 감소시킬 수 있다.
기본 TTL(라이브 시간)은 300초(최소: 0s, 최대: 3600s)다.
캐시는 단계별로 정의된다.
메서드별로 캐시 설정을 재정의할 수 있다.
클라이언트는 헤더에 Cache-Control:max-age=0을 추가하여 캐시를 무효화할 수 있다.
전체 캐시를 즉시 플러시(무효화)할 수 있다.
캐시 암호화 옵션을 제공한다.
0.5GB에서 237GB 사이의 캐시 용량을 제공한다.

Error

4xx는 클라이언트 오류를 의미한다.
- 400: Bad Request
- 403: Access Denied, WAF 필터링
- 429: Quota exceeded, 쓰로틀링
5xx는 서버측 오류를 의미한다.
- 502: Bad Gateway Exception, 일반적으로 람다 프록시 통합 백엔드에서 반환되는 호환되지 않은 출력의 경우와 때때로 과중한 부하로 인해 주문이 맞지 않는 호출의 경우에 발생한다.
- 503: Service Unavailable Exception
- 504: Integration Failure - Endpoint 요청 시간 초과 예외 API 게이트웨이 요청 최대 29초 후 시간 초과가 발생한다.

Security

SSL 인증서를 로드하고 Route 53을 사용하여 CNAME을 정의할 수 있다.
리소스 정책을 정의할 수 있다. (S3 버킷 정책과 유사)
- API에 액세스할 수 있는 사용자를 제어한다.
- AWS 계정, IP 또는 CIDR 블록, VPC 또는 VPC 엔드포인트
API 수준에서 API 게이트웨이에 대한 IAM 실행 역할을 정의할 수 있다.
- 람다 함수, AWS 서비스 등을 호출
CORS (Cross-origin resource sharing)
- 브라우저 기반 보안을 제공한다.
- API를 호출할 수 있는 도메인을 제어한다.

Authentication

IAM based access (AWS_IAM)
- 인프라 내에서 액세스를 제공하는 데 적합하다.
- SigV4를 통해 헤더에 IAM 자격 증명을 전달한다.
Lambda Authorizer (formerly Custom Authorizer)
- 람다를 사용하여 사용자 정의 OAuth / SAML / 타사 인증을 확인한다.
Cognito User Pools
- 클라이언트가 Cognito로 인증한다.
- 클라이언트가 토큰을 API 게이트웨이로 전달한다.
- API 게이트웨이가 토큰을 확인하는 방법을 즉시 알 수 있다.

Logging, Monitoring, Tracing

CloudWatch Logs
- Stage 레벨에서 CloudWatch 로깅을 사용한다. (로그 레벨 - ERROR, INFO)
- 전체 요청/응답 데이터를 기록할 수 있다.
- API 게이트웨이 액세스 로그를 전송한다. (사용자 지정 가능)
- Kinesis Data Firehose (CW Logs 대안)에 로그를 직접 전송할 수 있다.
CloudWatch 메트릭
- 메트릭은 단계별, 세부 메트릭을 활성화할 수 있는 가능성이 있다.
- 통합 지연 시간, 지연 시간, 캐시 히트 횟수, 캐시 미스 횟수를 제공한다.
X-Ray
- API 게이트웨이에서 요청에 대한 추가 정보를 가져오도록 추적을 사용한다.
- X-Ray API 게이트웨이 + AWS Lambda를 통해 전체적인 그림을 확인할 수 있다.

Usage Plans & API Keys

API를 고객에게 제공하고 비용을 청구하는 경우에 사용될 수 있다.
Usage Plan
- 배포된 하나 이상의 API 단계 및 방법에 대해 액세스할 수 있는 사용자를 정의한다.
- 배포된 API 단계와 메서드에 누가 액세스할 수 있고 얼마나 빨리 액세스할 수 있는지 정의한다.
- API 키를 사용하여 API 클라이언트를 식별하고 액세스를 측정한다.
API Key
- 고객에게 배포할 영숫자 문자열 값이다.
- "Usage Plan"과 함께 사용하여 액세스를 제어할 수 있다.
- API 키에 조절 제한이 적용된다.
- 할당량 제한은 전체 최대 요청 수다.
429 Too Many Request
- 한 지역의 모든 API에 걸쳐 계정 수준에서 조절한다.
- 클라이언트는 재시도 메커니즘을 구현해야 한다.

WebSocket API

WebSocket은 아래와 같은 특성을 가진다.
- 사용자의 브라우저와 서버 간의 양방향 대화형 통신을 제공한다.
- 서버가 클라이언트에게 정보를 푸시할 수 있다.
- 이를 통해 상태에 맞는 애플리케이션 사용 사례를 지원할 수 있다.
WebSocket API는 채팅 애플리케이션, 협업 플랫폼, 멀티플레이어 게임, 금융거래 플랫폼 등 실시간 애플리케이션에서 자주 사용된다.
AWS 서비스 (Lambda, DynamoDB) 또는 HTTP 엔드포인트에서 작동한다.

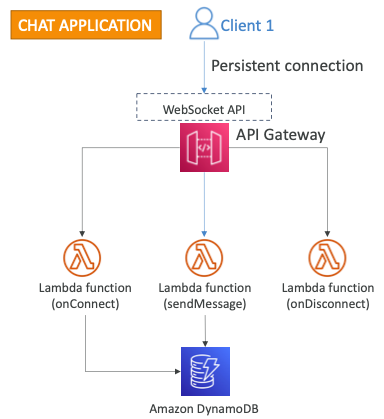

클라이언트는 API에 있는 웹사이트를 통한 영구 연결(Persistent connection)을 통해서 우리의 API 게이트웨이에 연결된다.
API 게이트웨이는 onConnect라는 람다 함수를 호출하고 DynamoDB 테이블과 연결을 지속한다.
API 게이트웨이는 sendMessage라는 람다 함수를 호출하고 DynamoDB에 메시지를 보내고 지속한다.
API 게이트웨이는 연결이 끊어질 때마다 onDisconnect를 호출한다.

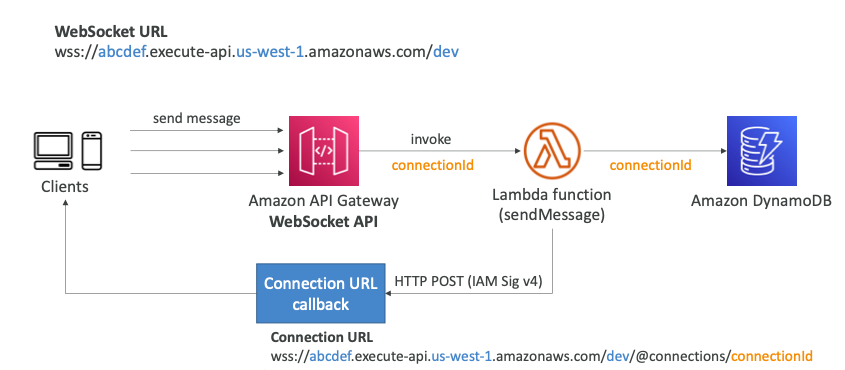

@connections

@connections라는 WebSocket URL을 사용한다.
이 URL을 통해 connectionId를 획득하고 DynamoDB 테이블에 데이터를 남길 수 있다.
각각의 연결에 대해 Connection URL이 콜백으로 나온다.
해당 URL(wss//abcdef/execute-api.us-west-1.amazonaws.com/dev/@connections/connectionId)를 호출하면 람다 함수가 API 게이트웨이에 URL 콜백 메시지를 포스팅한다.
한 가지 방법으로는 클라이언트에서 API 게이트웨이로 가서 람다 함수로 요청이 이동한다.
@connections을 이용하여 이 특별한 콜백 URL에 데이터를 게시하고 클라이언트에게 데이터를 다시 보낼 수 있다.

Private API

VPC 인터페이스 엔드포인트를 사용하여 VPC에서만 액세스할 수 있도록 구성할 수 있다.
각 VPC 인터페이스 엔드포인트를 사용하여 여러 개의 Private API에 액세스할 수 있다.
API Gateway Resource Policy
- AWS 계정 전체를 포함하여 선택한 VPC 및 VPC 엔드포인트의 API 액세스를 허용하거나 거부할 수 있다.
- aws:SourceVpc와 aws:SourceVpce를 사용할 수 있다.

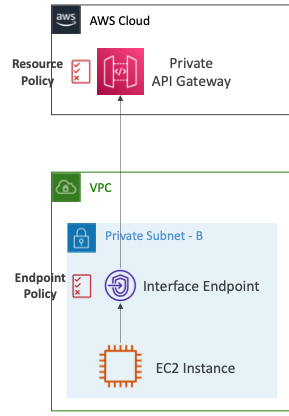

Private API 게이트웨이가 있고 Private 서브넷에서 연결을 원한다.
서브넷에 인터페이스 엔드포인트를 생성하면 EC2 인스턴스는 API 게이트웨이로 접근할 수 있다.
VPC 엔드포인트 정책을 이용해 인터페이스 엔드포인트로의 접근을 제어할 수 있는 보안 레벨이 있다.

AWS AppSync

AppSync는 GraphQL을 사용하는 관리형 서비스다.
GraphQL을 사용하면 애플리케이션이 필요한 데이터를 정확하고 쉽게 얻을 수 있다.
여기에는 하나 이상의 소스로부터 데이터를 결합하는 것이 포함된다.
- NoSQL 데이터 저장소, 관계형 데이터베이스, HTTP API 등..
- DynamoDB, Aurora, Elasticsearch 등과 통합된다.
- AWS Lambda를 사용하는 사용자 지정 소스와 통합될 수 있다.
WebSocket 또는 WebSocket의 MQTT를 통해 실시간으로 데이터를 검색할 수 있다.
모바일 앱의 경우 로컬 데이터 액세스 및 데이터 동기화를 할 수 있다.
이러한 모든 기능은 하나의 GraphQL 스키마를 업로드하는 것으로 시작된다.

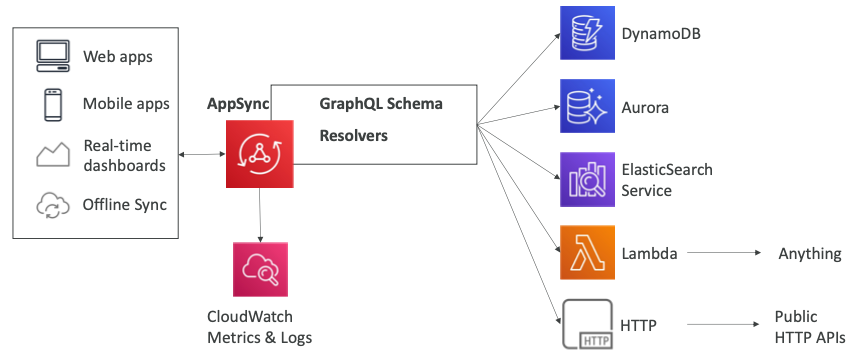

Diagram

클라이언트(모바일 앱/웹, 실시간 대시보드, 오프라인 동기화)는 AppSync에 액세스한다.
AppSync 안에는 GraphQL 스키마와 Resolver가 있고 Resolver는 데이터의 다양한 소스에서 데이터를 얻는 방법을 알고 있다.
- DynamoDB, Aurora, ElasticSearch, Lambda, HTTP와 연결될 수 있다.
AppSync 모니터링은 CloudWatch 지표와 로그로 할 수 있다.

Cognito Integration

소속 그룹에 따라 Cognito 사용자에게 권한 부여를 수행한다.
GraphQL 스키마에서 Cognito 그룹에 대한 보안을 지정할 수 있다.
아래의 예시에서는 블로거와 독자 Cognito 그룹을 정의하고 블로거에게만 글을 작성할 수 있는 권한을 부여하고 있다.

type Query {
    posts: [Post!]!
    @aws_auth(cognito_groups: ["Bloggers", "Readers"])
}

Type Mutation {
    addPost(id: ID!, title: String!): Post!
    @aws_auth(cognito_groups: ["Bloggers"])
}

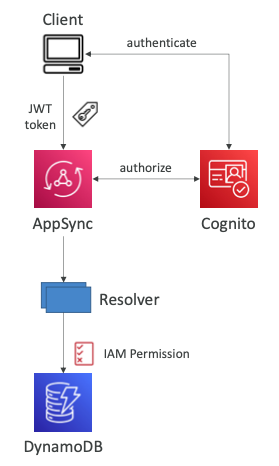

아키텍처 관점에서 클라이언트는 Cognito로 인증을 하고 JWT 토큰을 얻고 AppSync에 JWT를 전달한다.
AppSync는 JWT를 확인하고 Cognito로 승인되었는지 확인한다.
승인되었다면 GraphQL 스키마 안에 작성한 resolvers에서 확인되는 것처럼 사용자가 속한 그룹을 보게 된다.

Route 53

레코드 유형

A: 호스트 이름을 IPv4에 매핑한다.
AAAA: 호스트 이름을 IPv6에 매핑한다.
CNAME: 호스트 이름을 다른 호스트 이름에 매핑한다.
- 대상은 A 또는 AAAA 레코드가 있어야 하는 도메인 이름이다.
- DNS 네임스페이스(Zone Apex)의 상위 노드에 대한 CNAME 레코드를 생성할 수 없다.
- 예를 들어, example.com에 대해서는 만들 수 없지만 www.example.com에 대해서는 만들 수 있다.
NS: 호스트 영역의 이름 서버
- 도메인에 대한 트래픽 라우팅 방법을 제어한다.

A Record

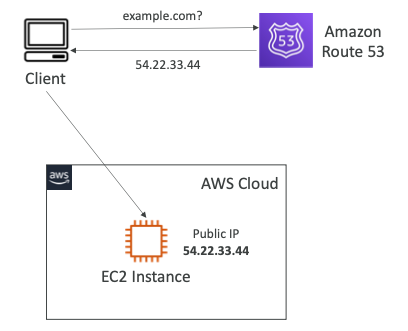

클라이언트는 공용 IP를 가진 EC2 인스턴스에 접근하려고 한다.
처음으로 Route 53에 쿼리를 날려 example.com에 대한 IP를 확보한다.
클라이언트는 확보한 IP를 기반으로 EC2 인스턴스에 접속할 수 있다.

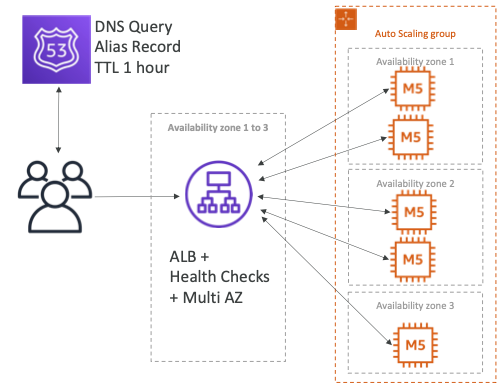

CNAME vs Alias

AWS 리소스 (Load Balancer, CloudFront)는 AWS 호스트 이름을 노출한다.
- 예를 들어, 로드벨런서는 lb1-1234.us-east-2.elb.amazonaws.com와 같은 호스트 이름을 노출한다.
- 하지만 사용자들은 myapp.mydomain.com과 같은 간결한 도메인으로 접속하기를 원한다.
CNAME
- 호스트 이름을 다른 호스트 이름으로 지정한다. (app.mydomain.com -> blabla.anything.com)
- 루트 도메인이 아닌 경우에만 사용할 수 있다. (aka.something.mydomain.com)
Alias
- 호스트 이름을 AWS 리소스로 지정한다. (app.mydomain.com -> blabla.amazonaws.com)
- 루트 도메인과 루트 도메인이 아닌 모든 경우에 작동한다. (aka.mydomain.com)
- 무료로 사용할 수 있다.
- 상태 점검(Health Check)를 지원한다.

Alias Record Target

Alias 레코드의 대상이 될 수 있는 여러 AWS 서비스가 있다.
- Elastic Load Balancer
- CloudFront Distribution
- API Gateway
- Elastic Beanstalk environment
- S3 Website
- VPC Interface Endpoint
- Global Accelerator accelerator
- 동일한 호스트 존에 있는 Route 53 Record
EC2 DNS 이름에 대한 Alias 레코드를 설정할 수 없다.

Record TTL

높은 TTL (예: 24시간)
- Route 53의 트래픽을 감소시킨다. (낮은 비용)
- 오래된 레코드일 가능성이 높다.
낮은 TTL (예: 60초)
- Route 53에 더 많은 트래픽을 발생시킨다. (높은 비용)
- 오래된 레코드일 가능성이 낮다.
- 레코드를 변경할 때 유용하다.
Alias 레코드를 제외하고 각 DNS 레코드에는 TTL이 필수다.

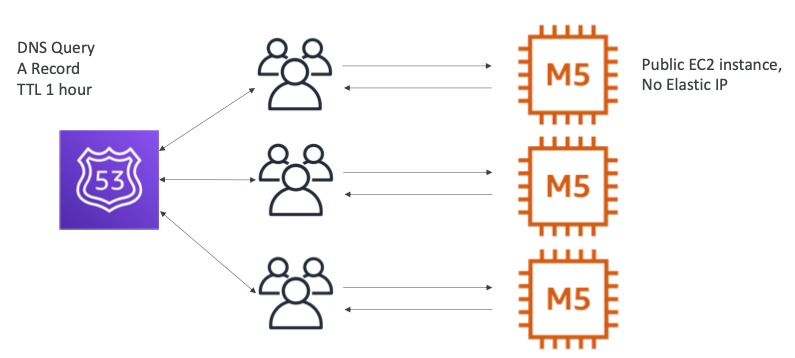

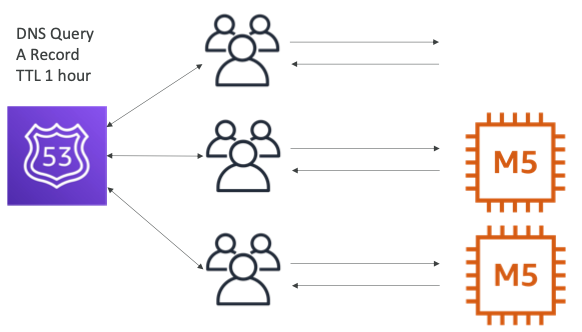

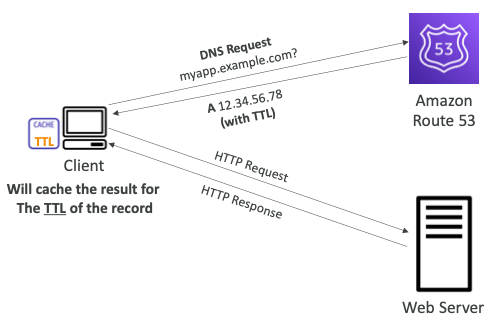

클라이언트는 웹 서버와 통신하기를 원한다.
DNS 요청을 통해서 Route 53으로부터 myapp.example.com에 대한 IP 주소와 TTL을 응답받는다.
TTL 시간에 따라 클라이언트에게 캐싱되고 TTL이 만료되면 레코드가 갱신된다.
TTL이 유효한 시간동안에는 Route 53에 대한 DNS 쿼리를 하지 않고 클라이언트는 바로 웹 서버에 요청을 보낸다.

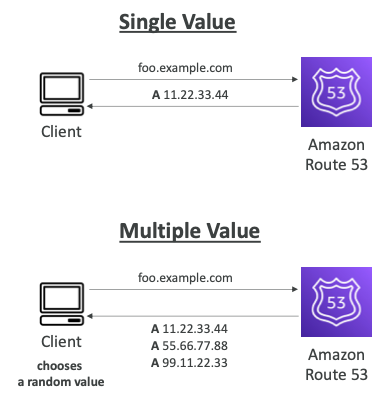

Routing Policy - Simple

일반적으로 트래픽을 단일 리소스로 라우팅한다.
상태 점검과 연결할 수 없다.

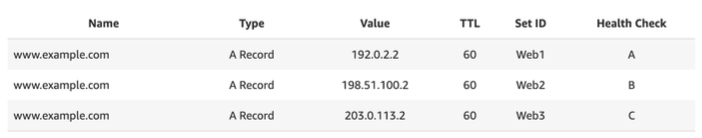

동일한 레코드에 여러 값을 지정할 수 있다.
여러 값이 반환되는 경우 클라이언트에서 임의의 값을 선택한다.

Routing Policy - Weighted

각 특정 리소스로 전달되는 요청 비율을 제어할 수 있다.
상태 점검과 연결할 수 있다.
지역간 로드 밸런싱, 새로운 애플리케이션 버전 테스트 등의 작업에 사용된다.

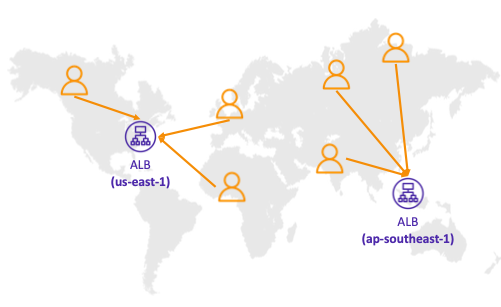

Routing Policy - Latency-based

사용자와 가까운 지연 시간이 가장 적은 리소스로 리디렉션한다.
사용자의 대기 시간이 우선시되는 경우 매우 유용하게 사용된다.
지연 시간은 사용자와 AWS 지역 간의 트래픽을 기반으로 한다.
예시 이미지를 기준으로 독일의 사용자는 미국으로 연결될 수 있다. (가장 낮은 지연 시간인 경우)
상태 점검과 연결할 수 있으며, 페일오버를 제공한다.

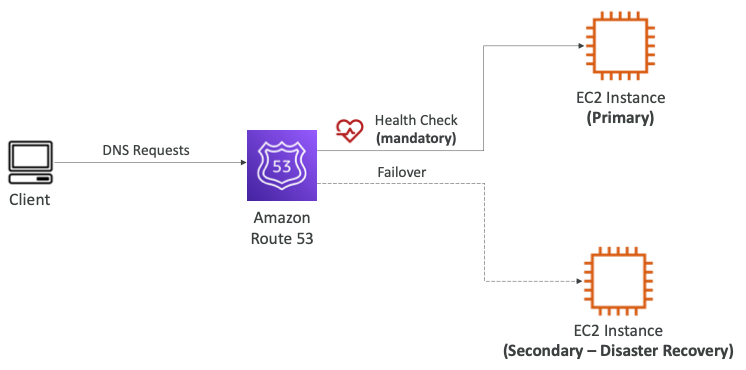

Routing Policy - Failover (Active-Passive)

Primary EC2 인스턴스가 있고, Secondary 장애 조치용 EC2 인스턴스가 있다.
만약 Primary EC2 인스턴스에 문제가 생겨서 상태 점검에 실패하는 경우 Route 53은 Secondary EC2 인스턴스에 대한 레코드를 반환한다.

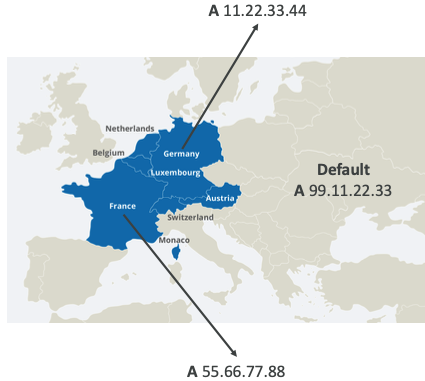

Routing Policy - Geolocation

지연 시간 기반(Latency-based) 과는 다르다.
사용자 위치를 기반으로 요청을 라우팅한다.
대륙, 국가 또는 미국 주별로 위치를 지정하고, 중복되는 경우 가장 정확한 위치를 선택한다.
위치에 일치하지 않는 경우에 사용할 수 있는 "Default" 레코드를 만들어야 한다.
웹 사이트 현지화, 콘텐츠 배포 제한, 로드 밸런싱 등에 사용된다.
상태 점검과 연결할 수 있다.

Routing Policy - Geoproximity

사용자 및 리소스의 지리적 위치에 따라 리소스로 트래픽을 라우팅한다.
정의된 편향(bias)에 따라 더 많은 트래픽을 리소스로 전환하는 기능이 있다.
지리적 영역의 크기를 변경하려면 다음과 같이 편향(bias) 값을 지정한다.
- 1 ~ 99: 리소스에 대한 트래픽이 증가한다.
- -1 ~ -99: 리소스에 대한 트래픽이 감소한다.
리소스는 다음과 같다.
- AWS 리소스 (AWS 리전 지정)
- AWS가 아닌 리소스 (위도 및 경도 지정)
이 기능을 사용하려면 Route 53 트래픽 흐름(Traffic Flow)을 사용해야 한다.

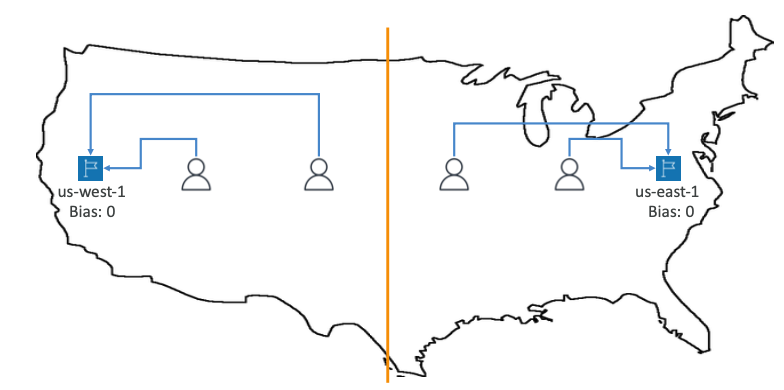

us-west-1과 us-east-1 두 개의 리전이 있고 동일한 편향(bias)값을 가지고 있다.
사용자들의 요청은 한쪽으로 편향되지 않고 정확하게 반으로 나뉘어진다.

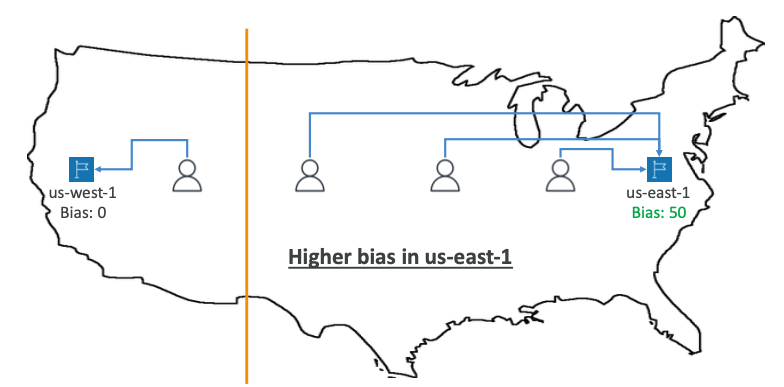

이번에는 us-east-1의 편향(bias)값이 더 높게 설정되어 있다.
더 높게 설정된만큼 더 많은 사용자들의 요청을 처리하게 된다.

Traffic Flow

대규모 및 복잡한 구성에서 레코드 생성 및 유지 관리 프로세스를 간소화한다.
복잡한 라우팅 의사 결정 트리를 관리하는 시각적 편집기다.
구성을 트래픽 흐름 정책으로 저장할 수 있다.
- 다른 Route 53 Hosted Zone에 적용 가능하다.
- 버전 관리를 지원한다.

Routing Policy - Multi-Value

트래픽을 여러 리소스로 라우팅할 때 사용한다.
Route 53이 여러 값/리소스를 반환한다.
Health Checks(건강한 리소스에 대한 값만 반환)와 연결이 가능하다.
Multi-Value 쿼리마다 최대 8개의 건강한 레코드가 반환된다.
Multi-Value는 ELB를 대체할 수 없다.

Routing Policy - IP-based Routing

라우팅은 클라이언트의 IP 주소를 기반으로 한다.
클라이언트 및 해당 엔드포인트/위치(사용자-IP-엔드포인트 매핑)에 대한 CIDR 목록을 제공한다.
성능 최적화, 네트워크 비용 절감 등의 이유로 사용된다.
예를 들어, 최종 사용자를 특정 ISP에서 특정 엔드포인트로 라우팅할 수 있다.

Route 53에서 두 개의 다른 CIDR 블록이 있는 두 장소를 정의한다.
- 하나의 IP는 203으로 시작하고 다른 하나는 200으로 시작한다.
- IP 범위도 정의되어 있다.
정의된 장소들을 특정 레코드에 링크한다.
- 사용자의 IP가 location-1에 해당되는 경우 1.2.3.4 EC2 인스턴스로 라우팅한다.
- 사용자의 IP가 location-2에 해당하는 경우 5.6.7.8 EC2 인스턴스로 라우팅한다.

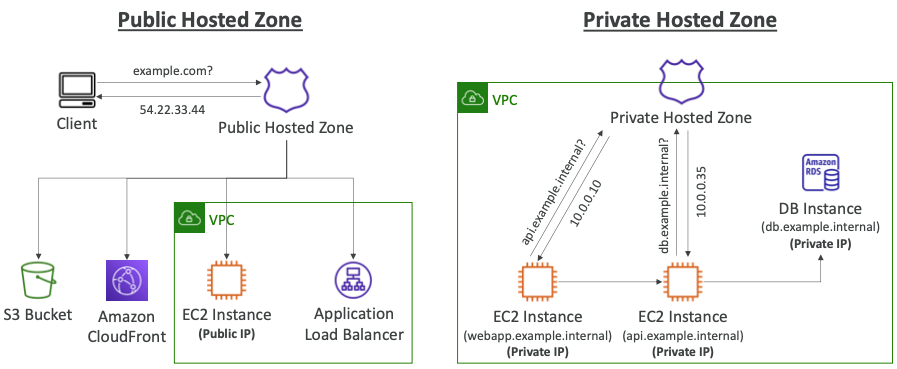

Hosted Zone

도메인 및 해당 하위 도메인으로 트래픽을 라우팅하는 방법을 정의하는 레코드 컨테이너다.
Public Hosted Zone: 인터넷(공용 도메인 이름) application1.mypublicdomain.com에서 트래픽을 라우팅하는 방법을 지정하는 레코드가 들어있다.
Private Hosted Zone: 하나 이상의 VPC(개인 도메인 이름) application1.company.internal내에서 트래픽 라우팅하는 방법을 지정하는 레코드가 포함된다.

Public Hosted Zone의 응답값은 EC2 인스턴스의 공용 IP, ALB, CloudFront, S3 버킷의 IP일 수 있다.
Private Hosted Zone은 VPC 내에서 사용된다.
- EC2 인스턴스의 Private IP나 DB 인스턴스의 Private IP에 링크하는 데에 도움이 된다.
- DNS가 있는 Private Hosted Zone을 가지고 있다면 VPC에서 활성화해야 한다.

Good to Know

내부 전용 DNS (Private Hosted Zone)의 경우 VPC를 사용하도록 enableDnsHostnames와 enableDnsSupport 옵션을 활성화해야 한다.
DNS Security Extensions (DNSSEC)
- DNS 트래픽을 보호하기 위한 프로토콜, DNS 데이터 무결성 및 원본 확인을 제공한다.
- MITM(Man in the Middle) 공격으로부터 보호한다.
- Route 53은 도메인 등록을 위한 DNSSEC와 DNSSEC 서명을 모두 지원한다.
- "Public Hosted Zone"에서만 작동한다.
Route 53 with 3rd Registrar
- 도메인을 AWS에서 구입하여 DNS 공급자로 Route53을 사용할 수 있다.
- 제3자 등록 기관의 NS 레코드를 업데이트해야 한다.

Health Checks

HTTP 상태 검사는 공용 리소스에 대해서만 수행된다.
상태 검사 -> 자동화된 DNS 페일오버
- 엔트포인트를 모니터링하는 상태 검사 (애플리케이션, 서버, 기타 AWS 리소스)
- 기타 상태 점검 (계산된 상태 점검)을 모니터링하는 상태 점검
- CloudWatch 알람을 모니터링하는 상태 점검(전면 제어)
  - 예를 들어, DynamoDB의 스로틀, RDS 알람, 사용자 지정 메트릭 등 (개인 리소스에 유용)
상태 점검이 CW 메트릭과 통합된다.

여러 상태 검사 결과를 하나의 상태 검사로 결합할 수 있다.
OR, AND, NOT을 사용할 수 있다.
최대 256개의 자식 상태 검사를 모니터링할 수 있다.
부모가 상태 검사를 통과하려면 몇 개의 상태 검사를 통과해야 하는지 지정할 수 있다.
사용법: 모든 상태 점검에 실패하지 않고 웹 사이트에 대한 유지 관리를 수행한다.

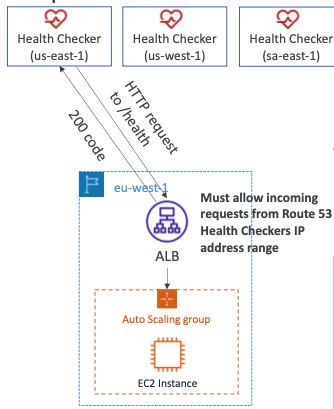

Health Checks - Monitor as Endpoint

약 15명의 글로벌 상태 점검자가 엔드포인트 상태를 확인한다.
엔드포인트가 2xx 및 3xx 상태 코드로 응답하는 경우에만 상태 검사를 통과한다.
상태 검사는 응답의 처음 5,120 바이트의 텍스트를 기준으로 통과/실패하도록 설정할 수 있다.

Health Checks - Private Hosted Zone

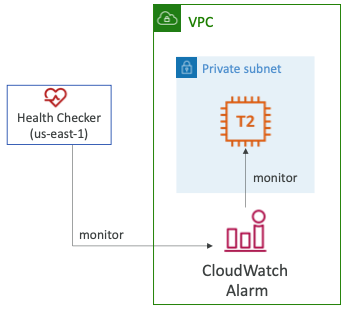

Route 53 경로 건강 검진자가 VPC 외부에 있다.
건강 검진자는 프라이빗 엔드포인트(프라이빗 VPC 또는 사내 리소스)에 액세스할 수 없다.
CloudWatch 메트릭을 생성하고 CloudWatch 알람을 연결한 다음 알람 자체를 확인하는 상태 검사를 생성할 수 있다.

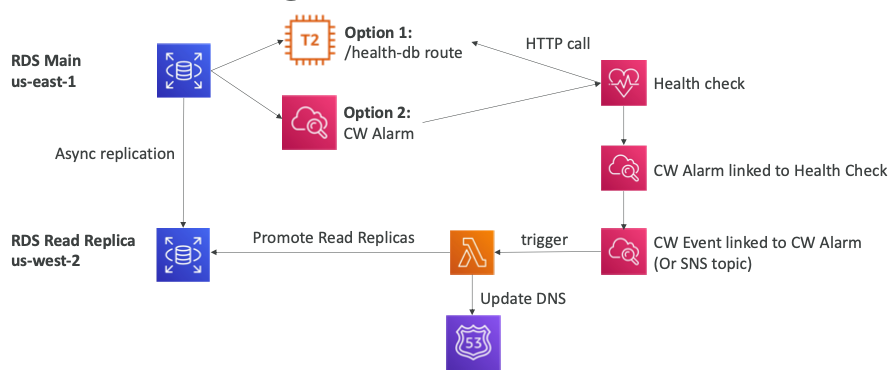

RDS Multi-Region Failover

us-east-1에 메인 RDS 인스턴스가 있고 us-west-2에 읽기 전용 복제본이 있으며 비동기로 복제되고 있다.
상태 검사를 위한 하나의 옵션은 EC2 인스턴스를 설치하여 데이터베이스 상태를 모니터링하고 /health-db 경로로 노출하는 방법이다.
다른 하나의 옵션은 CW 알람을 정의하고 CloudWatch 알람을 상태 검사에 링크한다.
- 상태 검사가 해제되면 CW 알람에도 링크할 수 있다.
SNS 토픽이나 CloudWatch Event와 연결될 수 있다.
만약 문제가 있는 경우 람다 함수를 호출하여 Route 53 레코드를 변경하여 읽기전용 복제본을 메인 DB로 승격할 수 있다.

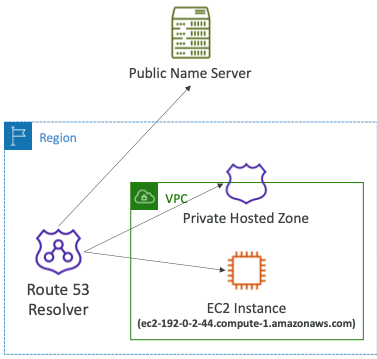

Route 53 - Hybrid DNS

기본적으로 Route 53 Resolver는 다음에 대한 DNS 쿼리에 자동으로 응답한다.
- EC2 인스턴스의 로컬 도메인 이름
- 개인 호스트 영역의 레코드
- 공용 네임 서버의 레코드
Hybrid DNS: VPC(Route 53 Resolver)와 네트워크(기타 DNS Resolver)간 DNS 쿼리를 해결한다.
네트워크는 다음과 같다.
- VPC 자체 / 피어 VPC
- 사내 네트워크 (Direct Connect 또는 AWS VPN을 통한 연결)

Route 53 - Resolver Endpoint

Inbound Endpoint
- 네트워크의 DNS Resolver가 DNS 쿼리를 Route 53 Resolver로 전달할 수 있다.
- DNS Resolver가 Route 53 Private Hosted Zone에서 AWS 리소스(예: EC2 인스턴스) 및 레코드에 대한 도메인 이름을 확인할 수 있다.
Outbound Endpoint
- Route 53 Resolver가 DNS 쿼리를 DNS Resolver로 조건부 전달한다.
- Resolver Rules를 사용하여 DNS 쿼리를 DNS Resolver로 전달한다.
동일한 AWS 영역에 있는 하나 이상의 VPC와 연결된다.
고가용성을 위해 두 개의 AZ로 생성된다.
각 엔드포인트는 IP 주소당 초당 10,000개의 쿼리를 지원한다.

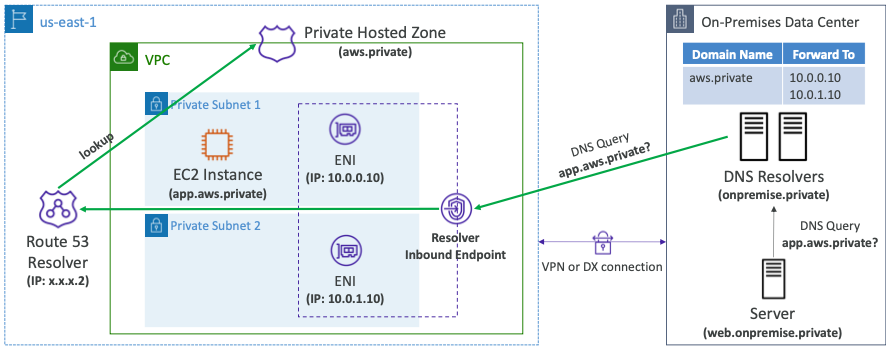

Resolver Inbound Endpoint

AWS의 us-east-1 리전에는 VPC내에 EC2 인스턴스가 있고 Private Hosted Zone이 있다.
- EC2 인스턴스에는 CNAME값인 app.aws.private가 매핑되어 있다.
온프레미스 데이터 센터에는 서버가 실행되고 있다.
온프레미스 데이터 센터와 AWS 클라우드는 VPN 연결 또는 Direct Connect를 통해 연결되어 있다.
온프레미스 데이터 센터에는 DNS Resolver가 있고 AWS 클라우드에는 "Resolver Inbound Endpoint"가 있다.
- Resolver Inbound Endpoint는 고가용성을 위해서 두 개의 ENI를 가지고 있다.
- 두 개의 ENI는 각각 개인 IP 주소와 연결되어 있다.
DNS Resolver는 온프레미스내에서 발생하게 되는 도메인 이름을 ENI 두 개의 IP로 전송하도록 설정한다.
On-Premise 데이터 센터의 서버가 DNS Resolver로 app.aws.private에 대한 IP 주소를 질의한다.
- DNS Resolver는 Resolver Inbound Endpoint에게 app.aws.private에 대한 IP 주소를 질의한다.
- Resolver Inbound Endpoint는 Route 53 Resolver로 질의를 전달하고 "Private Hosted Zone"을 검색하게 된다.

Resolver Outbound Endpoint

이번에는 온프레미스 데이터 센터의 DNS 이름을 확인한다.
EC2 인스턴스는 Route 53 Resolver에게 web.onprem.private에 대한 IP 주소를 질의한다.
Route 53 Resolver는 Resolver Outbound Endpoint에게 질의한다.
- Resolver Outbound Endpoint에는 onprem.private 도메인에 대한 포워딩 규칙이 정의되어 있다.
Resolver Outbound Endpoint는 포워딩 규칙에 따라 On-Premise 데이터 센터의 DNS Resolver에게 web.onprem.private에 대한 IP 주소를 질의한다.

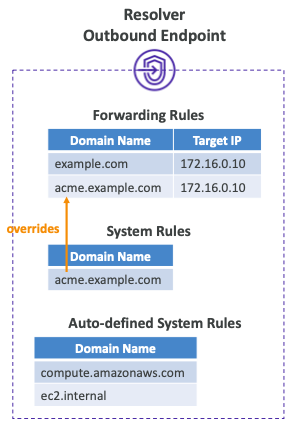

Resolver Rules

네트워크의 DNS Resolver로 전달되는 DNS 쿼리를 제어한다.
Conditional Forwarding Rules (Forwarding Rules)
- 지정된 도메인 및 해당 모든 하위 도메인에 대한 DNS 쿼리를 대상 IP 주소로 전달한다.
System Rules
- 전달 규칙에 정의된 동작을 선택적으로 재정의한다. (예: 하위 도메인 acme.example.com에 대한 DNS 쿼리를 전달하지 않음)
Auto-defined System Rules
- 선택한 도메인에 대한 DNS 쿼리가 해결되는 방법을 정의한다. (예: AWS 내부 도메인 이름, 전용 호스팅 영역)
여러 규칙이 일치하면 Route 53 Resolver는 가장 구체적으로 일치하는 항목을 선택한다.
AWS RAM을 사용하여 계정 간에 Resolver Rule 공유 가능
- 하나의 계정에서 중앙 집중식으로 관리
- 규칙에 정의된 대상 IP로 여러 VPC에서 DNS 쿼리 전송

AWS Global Accelerator

AWS 내부 네트워크를 활용하여 애플리케이션으로 라우팅한다.
사용자의 애플리케이션에 2개의 Anycast IP가 생성된다.
Anycast IP는 트래픽을 엣지 로게이션으로 직접 전송한다.
엣지 로케이션에서 트래픽을 사용자의 애플리케이션으로 전송한다.

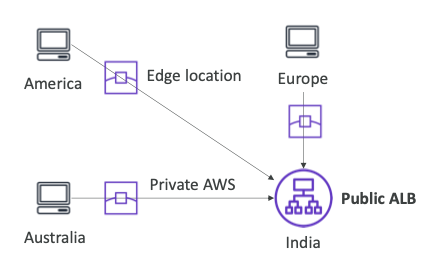

미국, 유럽, 호주의 사용자는 엣지 로케이션까지 공용 인터넷을 사용해서 통신한다.
이후 엣지 로케이션에서 인도의 ALB까지의 통신은 AWS 내부 네트워크를 통해서 이루어진다.
Elastic IP, EC2 인스턴스, ALB, NLB, Public IP, Private IP와 작동한다.
NLB 및 EIP 엔드포인트를 제외한 클라이언트 IP 주소 보존을 지원한다.
일관된 성능
- 최저 지연 시간 및 빠른 지역별 페일오버를 위한 지능적 라우팅을 제공한다.
- IP가 변경되지 않기 때문에 클라이언트 캐시 문제가 없다.
- 내부 AWS 네트워크를 사용한다.
상태 확인
- Global Accelerator가 애플리케이션의 상태 확인을 수행한다.
- 애플리케이션을 글로벌하게 만드는 데 도움이 된다. (건강하지 못한 경우 Failover에 소요되는 시간이 1분 미만)
- 재해 복구에 탁월하다.
보안
- 2개의 외부 IP만 화이트리스트로 지정할 필요가 있다.
- AWS Shield 덕분에 DDoS 보호를 제공받을 수 있다.

Global Accelerator vs CloudFront

두 서비스 모두 AWS 글로벌 네트워크와 전 세계 엣지 로케이션을 사용한다.
두 서비스 모두 DDoS 보호를 위해 AWS Shield와 통합된다.
CloudFront
- 캐시 가능한 콘텐츠(예: 이미지 및 비디오) 모두에 대한 성능이 향상된다.
- 동적 콘텐츠(API Acceleration과 동적 사이트 제공 등)을 제공한다.
- 엣지에서 콘텐츠를 제공한다.
Global Accelerator
- TCP 또는 UDP를 통한 광범위한 애플리케이션의 성능을 향상한다.
- 엣지에 있는 패킷을 하나 이상의 AWS 리전에서 실행 중인 애플리케이션에 프록시하는 것이다.
- 게임(UDP), IoT(MQTT), Voice over IP 등 HTTP가 아닌 사용 사례에 적합하다.
- 정적 IP 주소가 필요한 HTTP 사용 사례에 적합하다.
- 결정적이고 빠른 리전별 페일오버가 필요한 HTTP 사용 사례에 적합하다.

Solutions Architecting 비교

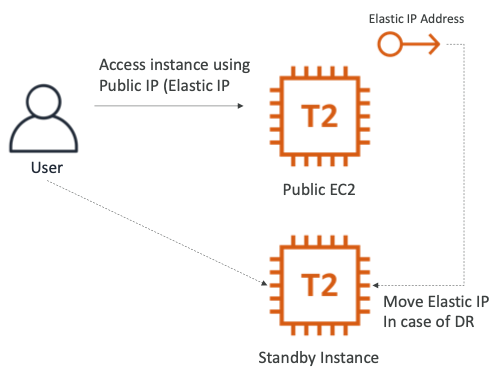

EC2 with Elastic IP

사용자가 Public EC2 인스턴스와 연결된 Elastic IP를 통해 인스턴스와 통신하고 있다.
장애 조치를 위해서 대기(Standby) 인스턴스가 생성되어 있다.
만약 장애가 발생하는 경우 Elastic IP가 대기 인스턴스를 향하도록 수정한다.
신속한 장애 조치를 지원하는 방법이지만 확장은 지원하지 않는다.
클라이언트는 변경이 이루어지는 것을 확인해서는 안된다.
클라이언트가 정적 공용 IP주소로만 해결해야 하는 경우에 유용하다.
저렴한 비용으로 구축할 수 있는 아키텍처다.

Stateless web app - scaling horizontally

사용자는 애플리케이션이 수평으로 확장되기를 원한다.
Public이지만 Elastic IP가 없는 세 개의 EC2 인스턴스가 있다.
클라이언트는 Route53에서 DNS 쿼리를 수행하고 A 레코드를 받게 된다.
레코드 덕분에 EC2 인스턴스와 통신할 수 있게 된다.

하지만 EC2 인스턴스 중 하나가 종료되면 클라이언트는 우리의 애플리케이션에 도달할 수 없는 문제가 발생한다.
이러한 경우에는 DNS-based 로드 밸런싱을 사용해야 한다.
여러 인스턴스를 사용할 수 있는 기능이다.
Route53 TTL은 고객이 오래된 정보를 얻을 수 있음을 암시한다.
클라이언트는 호스트 이름 확인 실패를 처리할 논리가 있어야 한다.
DNS TTL로 인해 인스턴스를 추가하면 전체 트래픽이 바로 수신되지 않을 수 있다.

ALB & ASG

Route53 DNS 쿼리가 Alias 레코드로 ALB를 가르키고 있다.
ALB는 상태 확인을 활성화하고 다중 AZ가 활성화되어 있는 세 개의 AZ로 라우팅된다.
Auto Scaling Group에는 총 5개의 EC2 인스턴스가 실행되고 있다.
확장성이 뛰어난 고전적인 아키텍처다.
새로운 인스턴스가 바로 서비스된다.
사용자는 서비스가 종료된 인스턴스로 트래픽을 전송하지 않는다.
확장 시간이 느리다. (EC2 인스턴스 시작 + 부트스트랩) <- AMI가 도움이 될 수 있다.
ALB는 탄력적이지만 갑작스럽고 큰 수요를 처리할 수 없다. (미리 예열해야 함)
인스턴스가 과부화되면 몇 가지 요청이 손실될 수 있다.
CloudWatch는 ASG에서 사용될 수 있다.
균등한 트래픽 분산을 위한 교차 지역 로드 밸런싱을 활성화해야 한다.
리소스의 목표 활용률은 40% ~ 70%로 설정하는 것이 좋다.

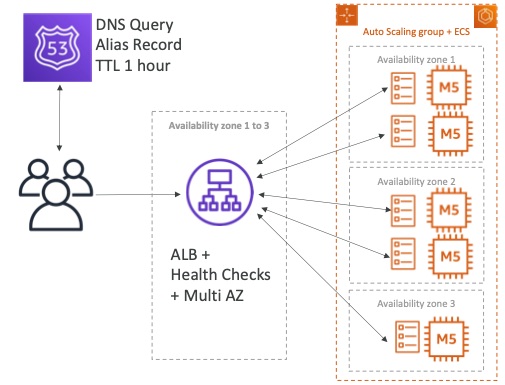

ALB & ECS on EC2 (backed by ASG)

ALB & ASG와 동일한 구조를 가진다.
인스턴스에서 애플리케이션을 시작하는 대신 인스턴스에서 ECS 작업을 실행하고 있다.
애플리케이션은 도커 컨테이너에서 실행되어야 한다.
ECS를 사용하고 있기 때문에 동적 포트 매핑 기능을 사용하여 EC2 인스턴스의 같은 애플리케이션에서 다중 작업을 실행할 수 있다.
잠재적으로 EC2 인스턴스 사용을 극대화하는 데 도움이 된다.
ECS 서비스 자동 확장과 ASG 자동 확장을 함께 사용하는 것은 매우 복잡하다.

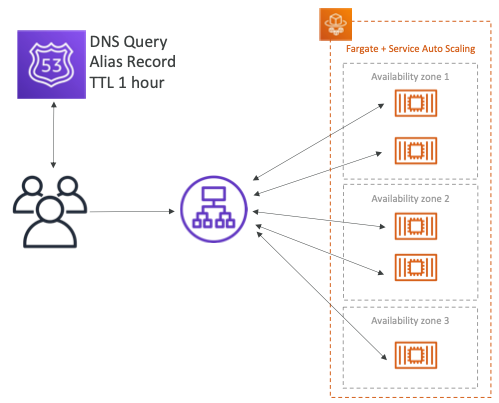

ALB & ECS on Fargate

Fargate를 사용하여 ECS를 사용하면 Auto Scaling Group이 필요없다.
관리해야 하는 EC2 인스턴스 대신 Fargate가 있다.
작업은 AWS 네트워크에서 자동으로 시작되고 관리할 필요도 없다.
애플리케이션 역시 도커에서 실행되며 서비스 자동 확장이 아주 용이하다.
EC2 인스턴스를 미리 시작할 필요가 없기 때문에 서비스를 준비하는 시간이 빨라진다.
갑작스럽게 요청이 급증하는 경우 ALB에 의해 여전히 제한된다.
서버리스 애플리케이션 계층이다.
관리되는 로드 밸런서를 사용한다.

ALB & Lambda

ALB의 대상 그룹이 람다 함수가 될 수 있다.
람다의 런타임에 제한이 생긴다.
람다를 통해서 원활한 확장이 가능하다.
API 게이트웨이의 모든 기능 없이 람다 함수를 HTTP/S로 노출하는 간단한 방법이다.
WAF(Web Application Firewall)와 결합할 수 있다.
하이브리드 마이크로서비스에 적합하다.
일부 요청에는 ECS를 사용하고 다른 요청에는 람다를 사용하도록 구축할 수 있다.

API Gateway & Lambda

API 게이트웨이와 람다를 조합하는 경우 요청당 비용을 지불해야 한다.
하지만 서버없이 원활한 확장을 지원한다.
API 게이트웨이는 초당 10,000건의 요청, 람다는 1,000개의 동시성 소프트 제한이 있다.
API 게이트웨이는 인증, 속도 제한, 캐싱 등의 기능을 제공한다.
람다 Cold Start 시간이 일부 요청의 지연 시간을 증가시킬 수 있다.
X-Ray와 완벽하게 통합되어 인프라 내에서 요청한 모든 것을 추적할 수 있다.

API Gateway & AWS Service (Proxy)

API 게이트웨이는 AWS와 함께 프록시로 사용될 수 있다.
클라이언트 API 게이트웨이와 람다가 있고 요청은 SQS 큐에 들어간다.
더 좋은 아키텍처는 클라이언트가 API 게이트웨이와 통신하고 API 게이트웨이가 SQS와 직접 통신하는 것이다.
이러한 방식이 더 낮은 지연 시간과 비용을 제공한다.
람다의 동시 용량을 사용하지 않으며 사용자 지정 코드가 필요없다.
API 게이트웨이를 통해 AWS API를 안전하게 노출할 수 있다.
SQS, SNS, Step Functions등을 통합할 수 있다.
API 게이트웨이의 페이로드 제한은 10MB이므로 S3 프록시의 경우 문제가 발생할 수 있다.

API Gateway & HTTP backend

사용자 지정 HTTP 백엔드 위에 API 게이트웨이 기능을 사용한다.
- 인증, 속도제어, API 키, 캐싱 등..
아래의 항목들과 연결할 수 있다.
- 온프레미스 서비스
- ALB
- 써드파티 HTTP 서비스

AWS Outposts

하이브리드 클라우드: 클라우드 인프라와 함께 사내 인프라를 유지하는 기업에서 사용한다.
따라서 IT 시스텀을 처리하는 두 가지 방법이 있다.
- AWS 클라우드 (AWS 콘솔, CLI 및 AWS API 사용)
- On-Premise 인프라
AWS Outposts는 클라우드에서와 마찬가지로 자체 애플리케이션을 구축할 수 있는 동일한 AWS 인프라, 서비스, API 및 툴을 제공하는 "서버 랙"이다.

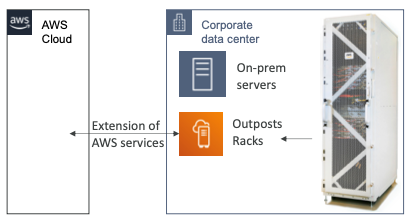

AWS는 사내 인프라에 "Outposts Rack"을 설치하고 관리하며 사내 AWS 서비스를 활용할 수 있다.
사용자는 Outpost Rack에 대한 물리적 보안을 책임져야한다.

이점

사내 시스텀에 대한 낮은 대기 시간 액세스를 제공한다.
로컬 데이터 처리를 제공한다.
데이터 레지던시를 제공한다.
사내에서 클라우드로 간편하게 마이그레이션할 수 있다.
완벽하게 관리되는 서비스다.
Outpost에서 작동하는 서비스 목록은 아래와 같다.
- EC2, EBS, S3, EKS, ECS, RDS, EMR

S3 on AWS Outposts

S3 API를 사용하여 AWS Outposts에 데이터를 로컬로 저장 및 검색한다.
사내 애플리케이션에 데이터를 가깝게 유지한다.
AWS 리전으로의 데이터 전송을 감소시킨다.
S3 스토리지 클래스 이름은 "S3 Outposts"다.
SS3-S3를 사용한 기본 암호화를 제공한다.

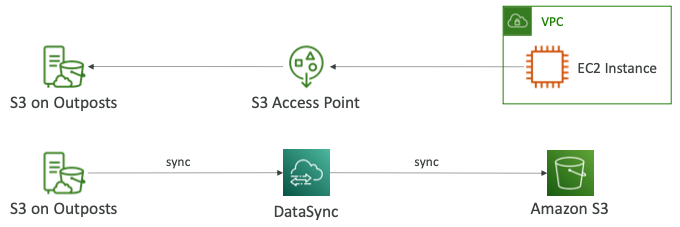

Outposts에 S3가 있고 S3 Access Point를 생성한다.
- VPC의 EC2 인스턴스는 S3 Access Point를 통해서 Outposts의 S3에 접근할 수 있다.
DataSync를 통해서 Outposts S3와 Amazon S3를 동기화할 수 있다.

AWS WaveLength

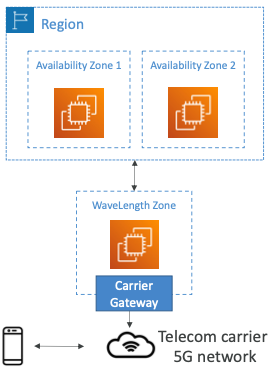

WaveLength Zone은 5G 네트워크 엣지에 있는 통신 공급자의 데이터 센터에 내장된 인프라 구축이다.
AWS 서비스를 5G 네트워크 엣지에 제공한다.
예를 들어, EC2, EBS, VPC가 있다.
5G 네트워크를 통한 초저지연 애플리케이션에 적합하다.
트래픽이 CSP(통신 서비스 공급자) 네트워크를 이탈하지 않는다.
상위 AWS 영역에 대한 고대역폭 및 보안 연결을 지원한다.
추가 요금 또는 서비스 계약이 없다.
Smart City, ML 지원 진단, Connected Vehicle, Interactive Live Video Streams, AR/VR, Real-time Gaming 등에 사용된다.

모바일 장치의 5G 사용자가 사용자의 WeveLength Zone에 접속할 때마다 대기 시간이 아주 낮아진다.
- 애플리케이션이 WeveLength Zone에 배포되기 때문이다.

AWS Local Zones

AWS 컴퓨팅, 스토리지, 데이터베이스 및 기타 선택된 AWS 서비스를 최종 사용자에 가깝게 배치하여 지연 시간에 민감한 애플리케이션을 실행할 수 있다.
VPC를 더 많은 장소로 확장한다. - AWS 리전 확장
EC2, RDS, ECS, EBS, ElastiCache, Direct Connect와 호환 가능하다.
예시
- AWS Region: N.Virginia (us-east-1)
- AWS Local Zone: Boston, Chicago, Dallas, Houston, Miami 등..

참고한 강의

저작자표시 비영리 변경금지

'Infrastructure > Certificate' 카테고리의 다른 글

[SAP] Caching (0)	2024.01.07
[SAP] Storage (0)	2024.01.07
[SAP] Security (0)	2023.12.31
[SAP] Identity & Federation (0)	2023.12.28
[SOA] 시험 후기 (0)	2023.12.18

[SAP] Compute & Load Balancing

Compute & Load Balancing

Solution Architecture on AWS

EC2

인스턴스 유형

Placement Group

Placement Group - Cluster

Placement Group - Spread

Placement Group - Partition

Launch Type

EC2 Graviton

EC2 지표

EC2 Instance Recovery

High Performance Computing (HPC)

Data Management & Transfer

Compute & Networking

Storage

Automation & Orchestration

Auto Scaling Group

Dynamic Scaling Policy

Predictive Scaling

자주 사용되는 지표

Good to know

Instance Refresh

Scaling Process

Health Checks

애플리케이션 업데이트

EC2 Spot Instance

Spot Fleets

ECS

Docker

도커 컨테이너 관리

ECS - 사용 사례

ECS - 개념

ALB 통합

AWS Fargate

ECS - Security & Networking

Service Auto Scaling

Spot Instances

Elastic Container Registry (ECR)

Cross Region Replication

Image Scanning

Amazon EKS

Diagram

Node Type

Data Volume

AWS App Runner

Multi-Region Architecture

Amazon ECS Anywhere

Amazon EKS Anywhere

AWS Lambda

Serverless Thumbnail creation

Serverless Cronjob

Language Support

Limit

Lambda Concurrency & Throttling

Lambda Concurrency Issue

Lambda & CodeDeploy

Lambda Logging & Monitoring & Tracing

Lambda in VPC

Synchronous Invocation

Asynchronous Invocation

Architecture Discussion

Load Balancer

Types

Classic Load Balancer (v1)

Application Load Balancer (v2)

Network Load Balancer (v2)

Gateway Load Balancer

Cross-Zone Load Balancing

Sticky Session (Session Affinity)

Request Routing Algorithms - Least Outstanding Requests

Request Routing Algorithms - Round Robin

Request Routing Algorithms - Flow Hash

API Gateway

Deployment Stage

Integration

Solution Architecture

엔드포인트 유형

Response Caching
