[CKA] Scheduling (Taint & Toleration)

Scheduling (Taint & Toleration)

• 이번 장에서는 Certified Kubernetes Administrator (CKA) 을 준비하며 "Scheduling과 Taint & Toleration"에 대해서 알아보도록 한다.

---

Manual Scheduling

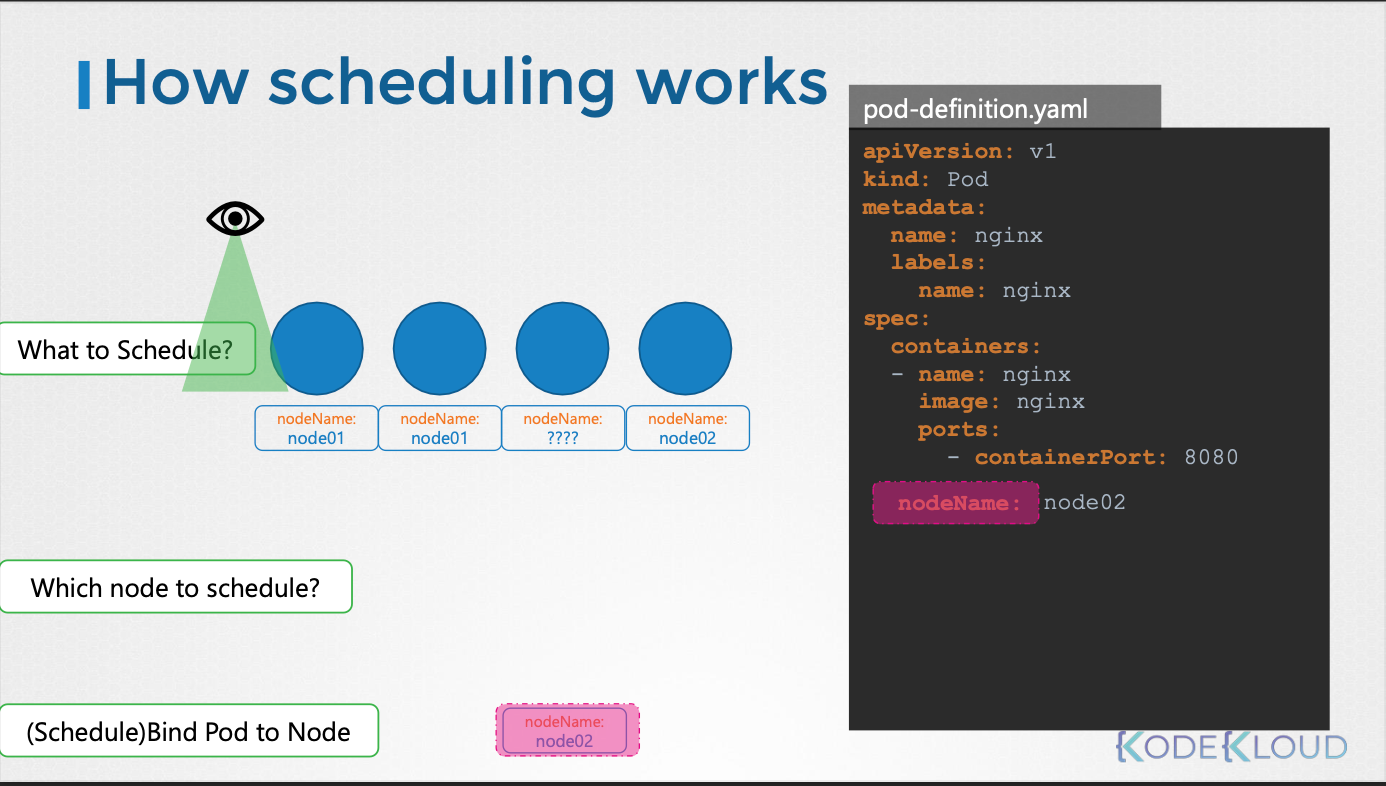

• 쿠버네티스 스케줄러의 작동 방식:
  • 파드의 nodeName 필드를 확인하여 아직 노드에 할당되지 않은 파드를 찾는다.
  • 스케줄링 알고리즘을 실행하여 적절한 노드를 선택한다.
  • 선택된 노드의 이름을 nodeName 필드에 설정하고, 바인딩(binding) 객체를 생성하여 파드를 노드에 할당한다.

• 스케줄러가 없을 때 발생하는 문제:
  • 스케줄러가 없으면 파드는 Pending 상태로 남아있게 된다.
  • 자동으로 노드에 할당되지 않으므로 수동으로 스케줄링해야 한다.

수동 스케줄링 방법

• 파드 생성 시 nodeName 필드 설정:
  • 파드 정의 YAML 파일에서 nodeName 필드를 원하는 노드 이름으로 설정한다.
  • kubectl apply -f <pod-definition.yaml> 명령어를 사용하여 파드를 생성하면 지정된 노드에 할당된다.
  • 주의: nodeName은 파드 생성 시에만 설정할 수 있으므로 이미 생성된 파드의 nodeName을 수정할 수는 없다.

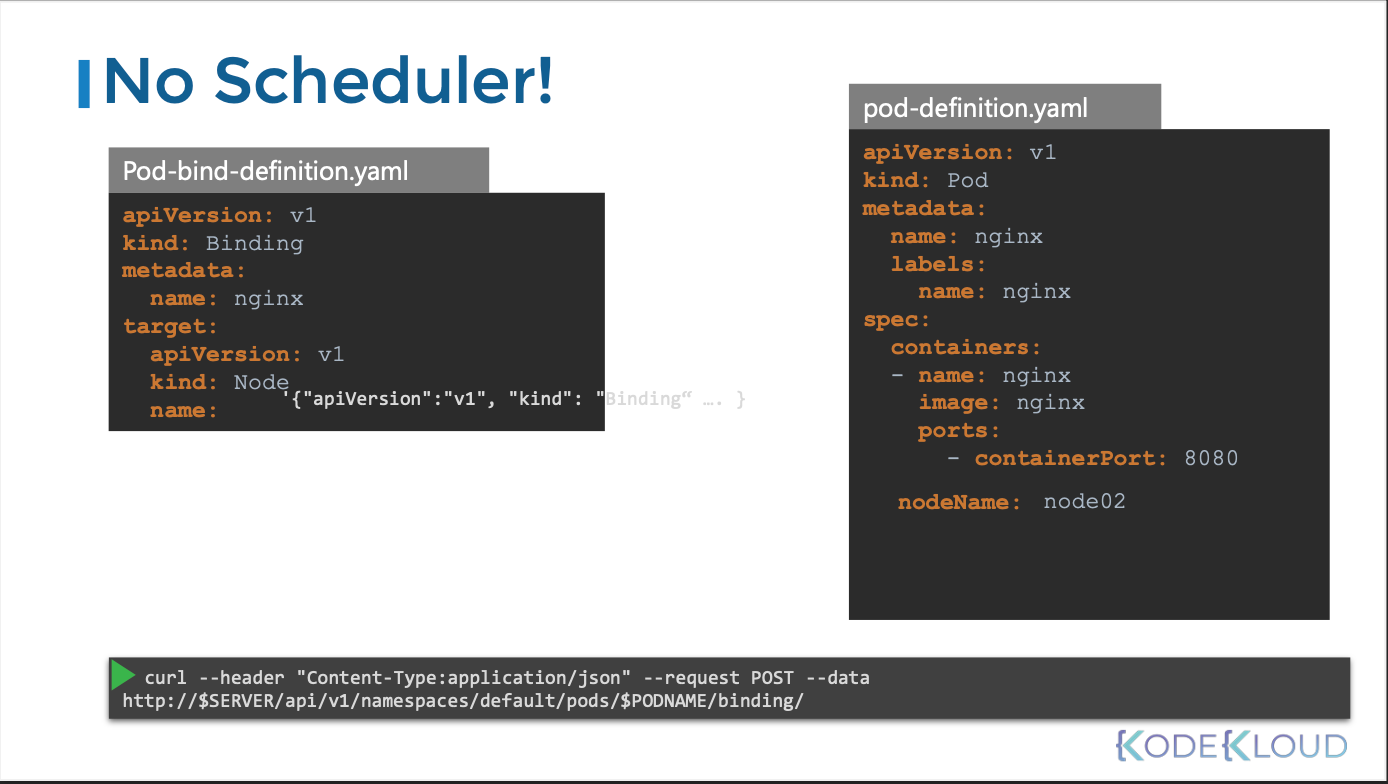

• 바인딩(binding) 객체 생성 및 API 요청:
  • 이미 생성된 파드를 특정 노드에 할당하려면 바인딩 객체를 생성해야 한다.
  • 바인딩 객체는 JSON 형식으로 작성하며, target 필드에 노드 이름을 지정한다.
  • kubectl proxy 명령어를 실행하여 쿠버네티스 API 서버에 접근할 수 있도록 프록시를 설정한다.
  • POST 요청을 파드의 바인딩 API 엔드포인트에 전송하고, 데이터는 바인딩 객체 JSON을 사용한다.
  • 이 방법은 스케줄러가 실제로 수행하는 것과 동일한 작업을 수행한다.

convert YAML to JSON

• 바인딩 객체를 API에 전달하기 위해 YAML 형식을 JSON 형식으로 변환해야 한다.
• kubectl get pod <pod-name> -o json 명령어를 사용하여 파드의 JSON 표현을 얻고, 필요한 부분(바인딩 객체)만 수정하여 사용할 수 있다.

---

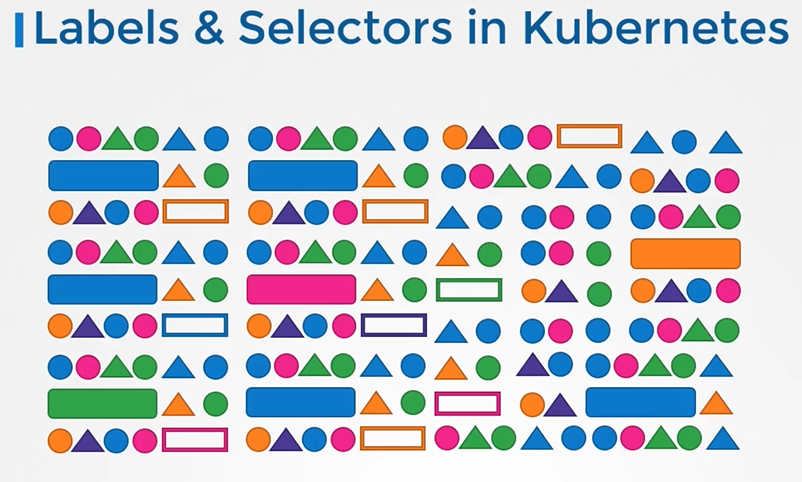

Labels and Selectors

개념

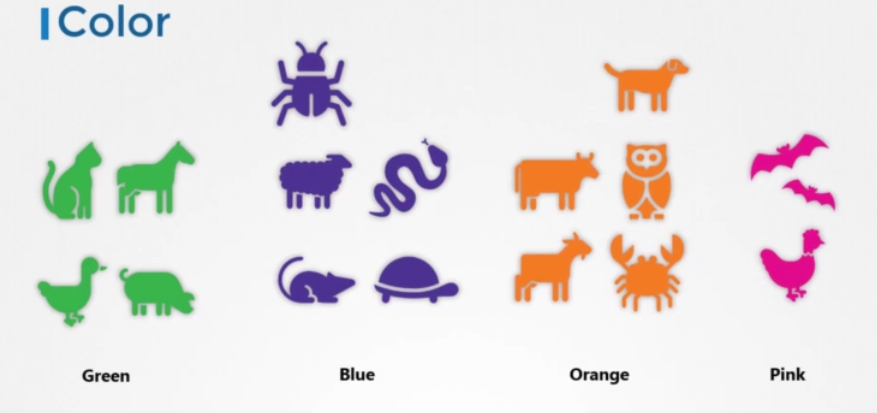

• 레이블(Label):
  • 쿠버네티스 오브젝트에 부착되는 키-값 쌍의 메타데이터다.
  • 레이블은 오브젝트를 식별하고 그룹화하는 데 사용된다.
  • 레이블은 오브젝트의 특성을 설명하며, 필요에 따라 추가하거나 제거할 수 있다.
  • 예: app: my-app, environment: production

• 셀렉터(Selector):
  • 레이블을 사용하여 오브젝트를 선택하는 방법이다.
  • 셀렉터는 레이블 쿼리를 사용하여 특정 레이블을 가진 오브젝트를 선택한다.
  • 셀렉터를 사용하면 레이블을 기반으로 오브젝트를 그룹화하고 관리할 수 있다.
  • 예: app-my-app, environment in (production, staging)

활용

• 쿠버네티스 클러스터에는 Pod, Service, ReplicaSet, Deployment 등 다양한 객체가 존재한다.
• Label과 Selector를 사용하여 이러한 객체를 애플리케이션, 기능, 환경 등 다양한 기준으로 그룹화하고 선택할 수 있다.
• kubectl get pods -l app=my-app 명령어를 사용하여 app: my-app 레이블을 가진 파드를 선택할 수 있다.

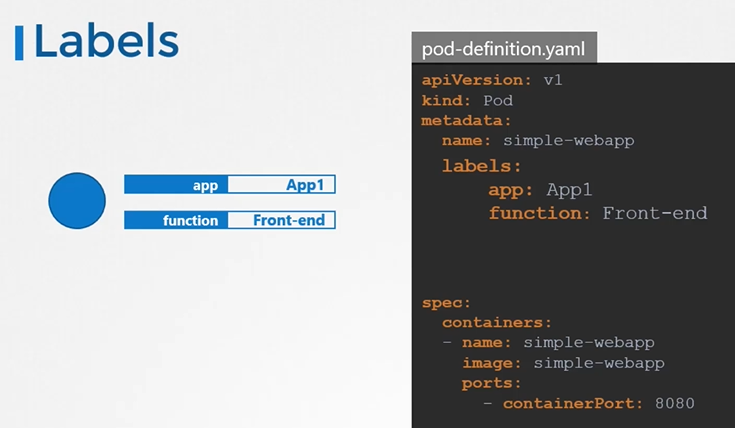

• 파드 정의 YAML 파일의 metadata 섹션 아래 labels 섹션을 추가하여 Label을 설정한다.
• Label은 키-값 쌍으로 정의하며 여러 개의 Label을 추가할 수 있다.

ReplicaSet

• ReplicaSet은 Selector를 사용하여 파드를 찾고 관리한다.
• ReplicaSet 정의 파일의 spec.selector.matchLabels 섹션에 파드의 Label과 일치하는 Selector를 설정한다.
• ReplicaSet의 template.metadata.labels 부분은 파드에 부여되는 레이블이며, ReplicaSet 자체의 레이블은 ReplicaSet 정의 파일의 metadata.lebels 부분에 설정한다.
• Selector는 여러 개의 Label 조건을 사용하여 파드를 정확하게 선택할 수 있다.

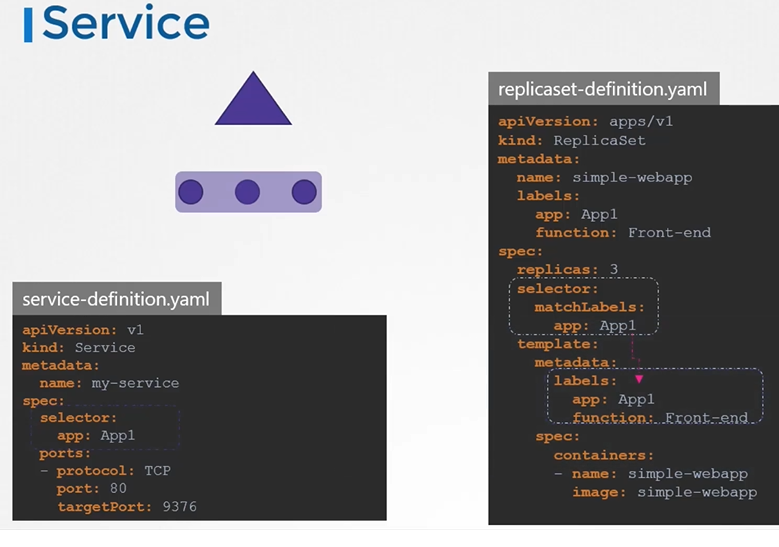

Service

• Service는 Selector를 사용하여 특정 파드를 선택하고 노출한다.

Annotation

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: simple-webapp
  labels:
    app: App1
    function: Front-end
   annotations:
    buildVersion: 1.34
spec:
  replicase: 3
  selector:
    matchLabels:
      app: App1
  template:
    metadata:
      labels:
        app: App1
        function: Front-end
    spec:
      containers:
        - name: simple-webapp
          image: simple-webapp

• Lable과 Selector는 객체를 그룹화하고 선택하는 데 사용되는 반면, Annotation은 객체에 대한 추가 정보를 기록하는데 사용된다.
• Annotation은 도구 정보(이름, 버전, 빌드 정보), 연락처 정보 등 다양한 정보를 저장할 수 있다.
• Annotation은 주로 통합 목적이나 정보 제공 목적으로 사용된다.

---

Taint and Toleration

• Taint: 노드에 적용되는 "반발력"으로, 특정 파드가 해당 노드에 배치되는 것을 방지한다. (예: 특정 하드웨어 리소스가 필요한 노드에 일반 파드가 배치되는 것을 방지)
• Toleration: 파드에 적용되는 "허용력"으로, 특정 Taint를 가진 노드에 배치될 수 있도록 허용한다. (예: 특정 하드웨어 리소스를 필요로 하는 파드가 해당 노드에 배치되도록 허용)

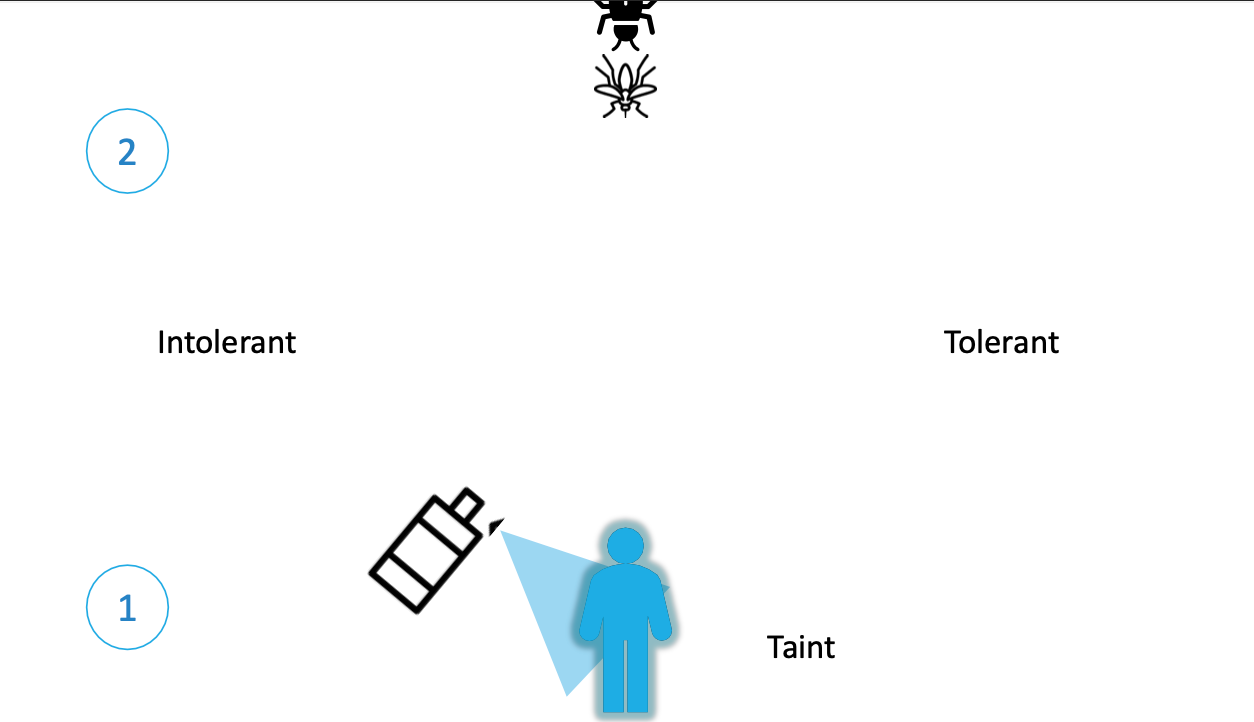

• 비유: 노드(사람)에 뿌려진 방충제(Taint)는 일반 벌레(파드)를 쫓아내지만, 특정 벌레(파드)는 방충제에 대한 내성(Toleration)을 가지고 있어 노드에 앉을 수 있다.
• Taint와 Toleration은 보안이나 침입 방지와는 관련이 없으며 파드 스케줄링을 제어하기 위한 메커니즘이다.

사용 사례

• 특정 하드웨어 리소스(GPU, SSD 등)가 필요한 애플리케이션을 위한 전용 노드 설정
• 특정 애플리케이션을 위한 전용 노드 설정
• 테스트 환경이나 개발 환경을 위한 전용 노드 설정

작동 방식

• 노드에 Taint를 적용하면, 해당 Taint에 Toleration을 가진 파드만 해당 노드에 배치될 수 있다.
• 파드에 Toleration을 적용하면, 해당 Toleration과 일치하는 Taint를 가진 노드에 배치될 수 있다.
• 스케줄러는 파드를 노드에 배치할 때 Taint와 Toleration을 고려한다.
• Taint를 가진 노드에 Toleration이 없는 파드를 배치하려고 하면 스케줄러는 해당 파드를 다른 노드에 배치한다.
• Taint는 노드에 설정하고, Toleration은 파드에 설정한다.

예시

• 3개의 워커 노드(node1, node2, node3)와 4개의 파드(파드 A, 파드 B, 파드 C, 파드 D)가 있는 클러스터가 있다.
• node1에 "blue"라는 Taint를 적용한다.
• 파드 D에 "blue" Taint에 대한 Toleration을 설정한다.
• 결과: 파드 A, 파드 B, 파드 C는 node1에 배치될 수 없으며, 파드 D만 node1에 배치될 수 있다.

Taint nodes

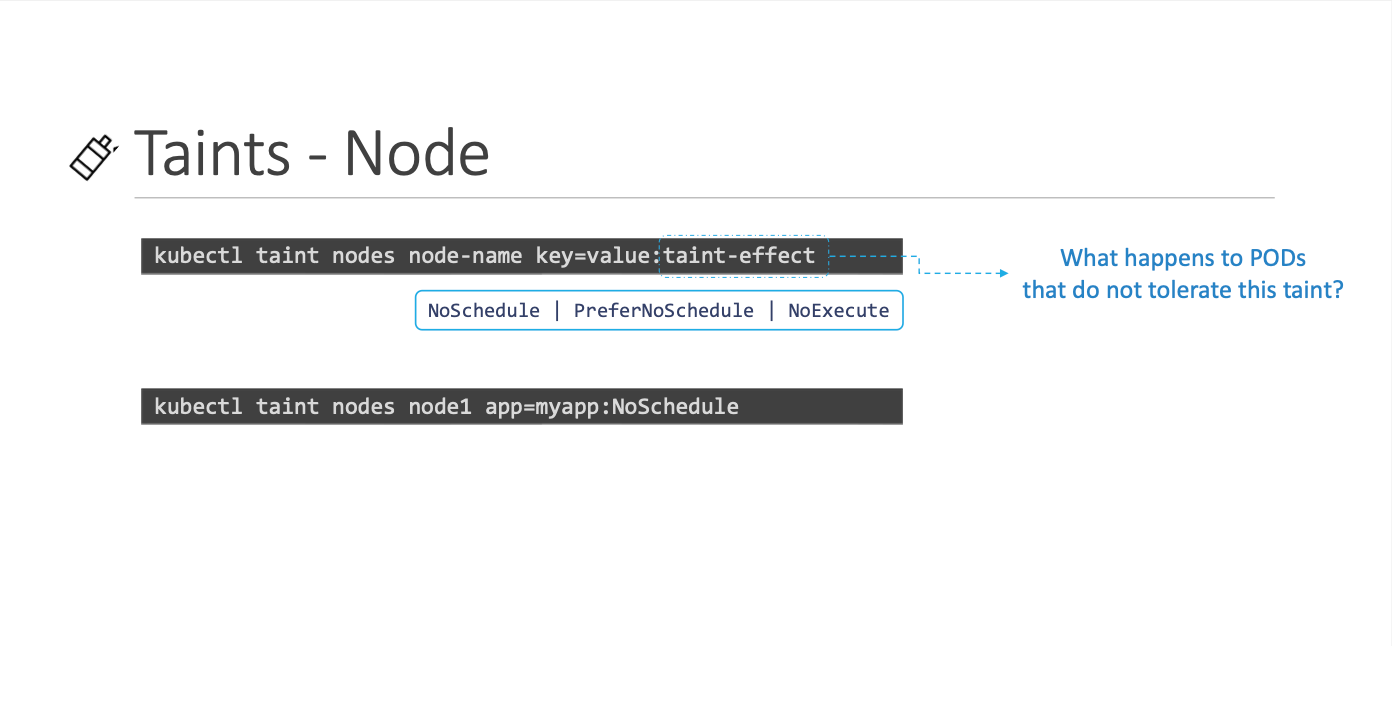

• kubectl taint nodes <노드 이름> <키=값:효과> 형식을 사용하여 노드에 Taint를 적용한다.
• <노드 이름>: Taint를 적용할 노드의 이름이다.
• <키=값>: Taint의 키-값 쌍이다. (예: app=blue)
• <효과>: Taint의 효과로, NoSchedule, PreferNoSchedule, NoExecute 중 하나를 선택한다.
  • NoSchedule: 파드가 해당 노드에 스케줄링되지 않는다. (가장 일반적인 효과)
  • PreferNoSchedule: 파드가 해당 노드에 스케줄링되는 것을 최대한 피하지만, 보장되지 않는다. (선호도 기반)
  • NoExecute: 새로운 파드는 해당 노드에 스케줄링되지 않으며, 이미 실행 중인 파드는 Toleration이 없으면 축출된다. (강력한 효과)
• kubectl taint nodes node1 app=blue:NoSchedule: node1 노드에 app=blue Taint를 NoSchedule 효과로 적용한다.

Toleration pods

• 파드 정의 YAML 파일의 spec 섹션에 tolerations 섹션을 추가한다.
• tolerations 섹션 아래에 Taint와 일치하는 Toleration을 정의한다.
• Toleration은 다음 필드를 포함한다.
  • key: Taint의 키와 일치해야 한다.
  • operator: Equal 또는 Exists를 사용할 수 있다. Equals는 값도 일치해야 하고, Exists는 키만 존재하면 된다.
  • value: Taint의 값과 일치해야 한다. (operator가 Equal일 경우)
  • effect: Taint의 효과와 일치해야 한다.

spec:
  tolerations:
    - key: "app"
      operator: "Equal"
      value: "blue"
      effect: "NoSchedule"

• 이 Toleration은 app=blue:NoSchedule Taint를 허용한다.
• 노드에 Taint가 적용되면, Toleration이 없는 파드는 해당 노드에 스케줄링되지 않거나 축출된다.
• 파드에 Toleration이 설정되면, 해당 Toleration과 일치하는 Taint를 가진 노드에 스케줄링될 수 있다.
• 파드를 생성하고나 업데이트할 때 Toleration이 적용된다.

No Execute

• NoExecute 효과는 새로운 파드가 해당 노드에 스케줄링되는 것을 막을 뿐만 아니라, 이미 실행 중인 파드를 축출(evict)한다.
• 축출은 파드가 강제로 종료되는 것을 의미한다.
• 파드가 축출되지 않으려면 해당 Taint에 대한 Toleration을 가지고 있어야 한다.

• 3개의 노드 (node1, node2, node3)에 파드들이 실행 중이다.
• node1에 app=blue:NoExecute Taint를 적용한다.
• app=blue Toleration을 가진 파드 D는 node1에서 계속 실행된다.
• app=blue Toleration이 없는 파드 C는 node1에서 축출된다.

제한 사항

• Taint와 Toleration은 노드가 특정 파드를 수용하는 것을 제한하는 역할만 한다.
• 특정 파드가 특정 노드에 항상 배치되는 것을 보장하지는 않는다.
• 파드를 특정 노드에 제한하려면 Node Affinity를 사용해야 한다.

마스터 노드 Taint

• 쿠버네티스는 클러스터 설정 시 마스터 노드에는 자동으로 Taint가 설정된다.
• 이 Taint는 파드가 마스터 노드에서 스케줄링되는 것을 막는다.
• kubectl describe node <마스터 노드 이름> 명령어를 사용하여 마스터 노드 Taint를 확인할 수 있다.
• 마스터 노드에 어플리케이션 워크로드를 배포하는 것은 권장되지 않는다.
• 마스터 노드 Taint는 필요에 따라 수정할 수 있지만, 일반적으로 유지하는 것이 좋다.

핵심 개념

• Taint는 노드에 적용되어 특정 파드의 배치를 제한한다.
• Toleration은 파드에 적용되어 특정 Taint를 가진 노드에 배치될 수 있도록 허용한다.
• NoExecute 효과는 실행 중인 파드를 축출하는 강력한 효과를 제공한다.
• 마스터 노드 Taint는 클러스터의 안정성을 위해 자동으로 설정된다.

---
