[CKA] Networking (Pre-Requisites) - 2

RoyOps 2025. 3. 11. 19:19

Networking (Pre-Requisites)

  • 이번 장에서는 Certified Kubernetes Administrator (CKA) 을 준비하며 "네트워킹 사전 지식 중 Namespace, Docker Networking, CNI"에 대해서 자세하게 알아보도록 한다.

Namespace

네임스페이스(Namespaces)의 기본 개념

  • 격리(Isolation): 네임스페이스는 리눅스 시스템에서 프로세스, 네트워크, 마운트 지점 등과 같은 시스템 자원을 격리시키는 기술이다.
  • 컨테이너 격리: 컨테이너는 네임스페이스를 사용하여 호스트 시스템과 다른 컨테이너로부터 격리된다.
  • 비유: 호스트 시스템을 집으로 비유하고, 네임스페이스를 집 안의 방으로 비유한다. 각 방(네임스페이스)은 독립적인 공간을 제공하며, 부모(호스트)는 모든 방을 볼 수 있지만 자녀(컨테이너)는 자신의 방만 볼 수 있다.

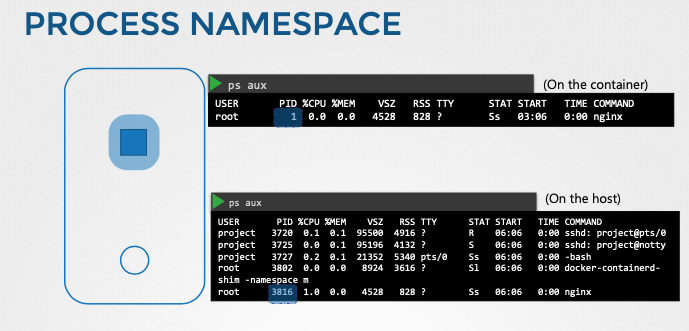

  • 프로세스 격리: 컨테이너 내부에서는 컨테이너의 프로세스만 보이며, 호스트 시스템의 다른 프로세스는 보이지 않는다.
    • 호스트 시스템에서는 모든 프로세스를 볼 수 있다.
    • 프로세스 ID는 네임스페이스에 따라 다르게 표시된다.

네트워크 네임스페이스(Network Namespace)

  • 네트워크 격리: 네트워크 네임스페이스는 네트워크 인터페이스, 라우팅 테이블, ARP 테이블 등을 격리한다.
  • 컨테이너 네트워크 격리: 컨테이너는 네트워크 네임스페이스를 사용하여 호스트 시스템의 네트워크 설정과 분리된 독립적인 네트워크 환경을 갖는다.
  • 가상 인터페이스: 네트워크 네임스페이스는 자체 가상 네트워크 인터페이스를 가질 수 있다.
  • 독립적인 네트워크 설정: 각 네트워크 네임스페이스는 자체 라우팅 테이블, ARP 테이블 등을 가진다.

네트워크 네임스페이스 생성 및 관리

  • 생성: ip netns add <namespace-name> 명령을 사용하여 새로운 네트워크 네임스페이스를 생성한다.
    • 예: ip netns add red, ip netns add blue
  • 목록 확인: ip netns 명령을 사용하여 생성된 네트워크 네임스페이스 목록을 확인한다.

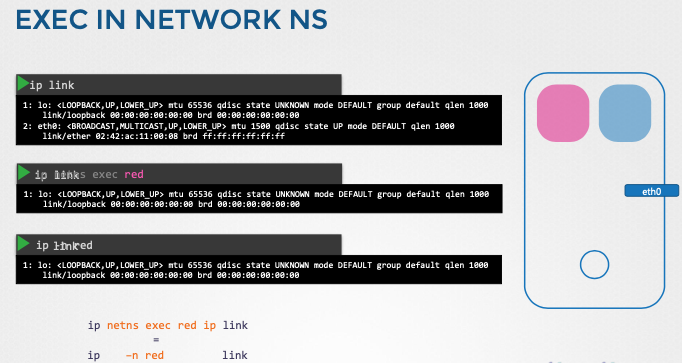

  • 네임스페이스 내부 명령어 실행
    • ip netns exec <namespace-name> <command> 명령을 사용하여 네트워크 네임스페이스 내부에서 명령어를 실행한다.
      • 예: ip netns exec red ip link
    • ip <command> -n <namespace-name> 명령을 사용하여 특정 네트워크 네임스페이스 내부에서 IP 명령어를 실행한다.
      • 예: ip link -n red
  • 인터페이스 확인: ip link 명령을 사용하여 네트워크 인터페이스 목록을 확인한다. 네트워크 네임스페이스 내부에서는 호스트 시스템의 인터페이스가 보이지 않는다.

  • ARP 테이블 확인: arp 명령을 사용하여 ARP 테이블을 확인한다. 네트워크 네임스페이스 내부에서는 호스트 시스템의 ARP 테이블이 보이지 않는다.

  • 라우팅 테이블 확인: ip route 명령을 사용하여 라우팅 테이블을 확인한다. 네트워크 네임스페이스 내부에서는 호스트 시스템의 라우팅 테이블이 보이지 않는다.

네트워크 네임스페이스 간 연결 설정

  • 가상 이더넷 쌍(Virtual Ethernet Pair, veth): ip link add 명령을 사용하여 가상 이더넷 쌍을 생성한다.
    • 예: ip link add veth-red type veth peer name veth-blue

  • 인터페이스 연결: ip link set <interface-name> netns <namespace-name> 명령을 사용하여 인터페이스를 네트워크 네임스페이스에 연결한다.
    • 예: ip link set veth-red netns red, ip link set veth-blue netns blue

  • IP 주소 할당: ip addr add <ip-address>/<subnet-mask> dev <interface-name> 명령을 사용하여 IP 주소를 할당한다.
    • 예: ip addr add 192.168.15.1/24 dev veth-red -n red, ip addr add 192.168.15.2/24 dev veth-blue -n blue

  • 인터페이스 활성화: ip link set up dev <interface-name> 명령을 사용하여 각 네트워크 네임스페이스의 인터페이스를 활성화한다.
    • 예: ip link set up dev veth-red -n red, ip link set up dev veth-blue -n blue

  • 연결 확인: ping <ip-address> 명령을 사용하여 네트워크 네임스페이스 간 연결을 확인한다.
    • 예: ip link set up dev veth-red -n red, ip link set up dev veth-blue -n blue

  • ARP 테이블 확인 (네임스페이스 내부): 각 네임스페이스 내부의 ARP 테이블에서 연결된 상대방의 MAC 주소를 확인할 수 있다.
  • ARP 테이블 확인 (호스트): 호스트 시스템의 ARP 테이블에는 네트워크 네임스페이스의 정보가 나타나지 않는다.

여러 네트워크 네임스페이스 간 통신 설정

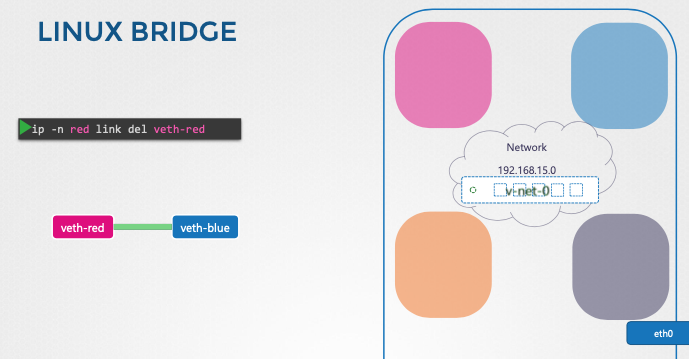

  • 가상 스위치(Linux Bridge)의 필요성: 두 개 이상의 네트워크 네임스페이스 간 통신을 위해 가상 스위치가 필요하다.

  • Linux Bridge 생성:
    • ip link add <bridge-name> type bridge 명령을 사용하여 Linux Bridge를 생성한다.
      • 예: ip link add vnet0 type bridge
    • ip link set up dev <bridge-name> 명령을 사용하여 브리지를 활성화한다.

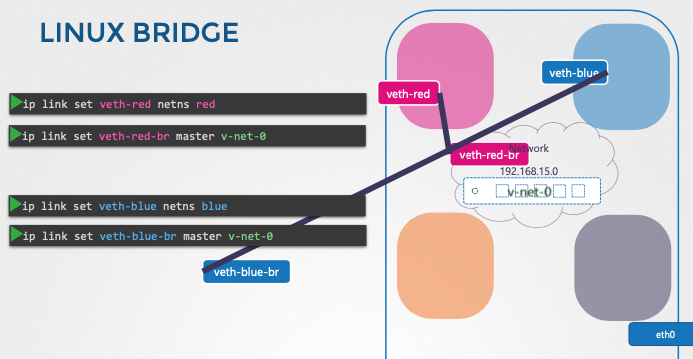

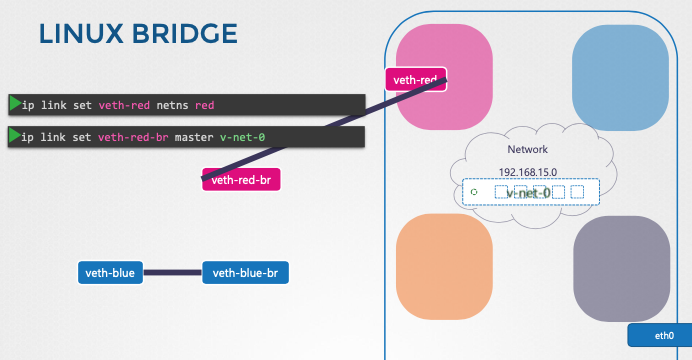

가상 이더넷 쌍(veth) 연결:

  • 각 네트워크 네임스페이스와 브리지 사이에 가상 이더넷 쌍을 생성한다.

  • ip link add <veth-name> type veth peer name <veth-peer-name> 명령을 사용하여 가상 이더넷 쌍을 생성한다.
    • 예: ip link add veth-red type veth peer name veth-red-br

  • ip link set <veth-name> netns <namespace-name> 명령을 사용하여 veth 인터페이스를 네임스페이스에 연결한다.
    • 예: ip link set veth-red netns red, ip link set veth-blue netns blue

  • ip link set <veth-name> master <bridge-name> 명령을 사용하여 veth 인터페이스를 브리지에 연결한다.
    • 예: ip link set veth-red-br master v-net-0, ip link set veth-blue-br master v-net-0

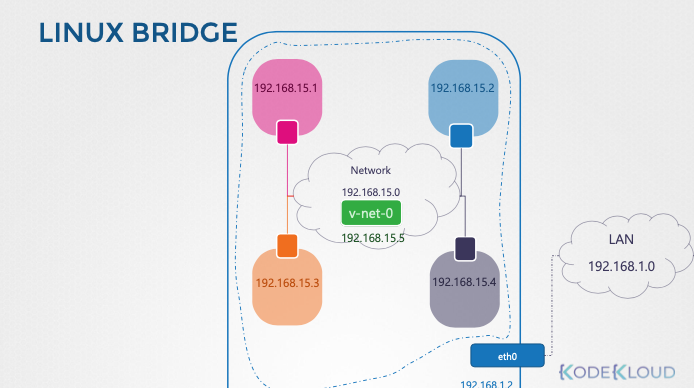

호스트와 네트워크 네임스페이스 간 통신 설정

  • 브리지 인터페이스에 IP 주소 할당: 브리지 인터페이스는 호스트의 네트워크 인터페이스 역할도 하므로, 호스트에서 네임스페이스로 접근하기 위해 브리지 인터페이스에 IP 주소를 할당한다.
    • ip addr add <ip-address>/<subnet-mask> dev <bridge-name> 명령을 사용하여 IP 주소를 할당한다.

  • 호스트에서 네임스페이스로 통신 확인: ping 명령을 사용하여 호스트에서 네임스페이스로 통신을 확인한다.

네트워크 네임스페이스에서 외부 네트워크 연결 설정

  • 라우팅 테이블 설정: 네임스페이스에서 외부 네트워크로 접근하기 위해 라우팅 테이블에 게이트웨이 정보를 추가한다.
    • ip route add <external-network-address>/<subnet-mask> via <gateway-address> n <namespace-name> 명령을 사용하여 라우팅 테이블을 설정한다.
    • 게이트웨이 IP 주소는 호스트의 브리지 인터페이스 IP 주소다.

  • NAT(Network Address Translation) 설정: 호스트에서 NAT를 활성화하여 네임스페이스의 트래픽을 외부 네트워크로 전달한다.
    • iptables -t nat -A POSTROUTING -s <namespace-network-address>/<subnet-mask> -j MASQUERADE 명령을 사용하여 NAT를 설정한다.

  • 외부 네트워크로 통신 확인: ping 명령을 사용하여 네임스페이스에서 외부 네트워크로 통신을 확인한다.

  • 인터넷 연결 설정: 네임스페이스에서 인터넷에 접근하기 위해 기본 게이트웨이를 설정한다.
    • ip route add default via <gateway-address> n <namespace-name> 명령을 사용하여 기본 게이트웨이를 설정한다.
    • 게이트웨이 IP 주소는 호스트의 브리지 인터페이스 IP 주소다.
  • 인터넷 통신 확인: ping 명령을 사용하여 네임스페이스에서 인터넷으로 통신을 확인한다.

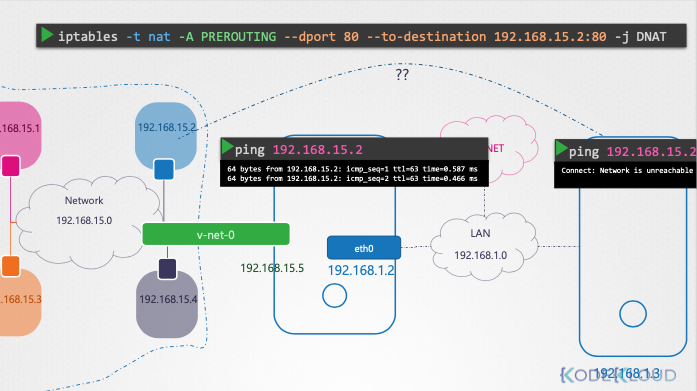

외부 네트워크에서 네트워크 네임스페이스로 접근 설정

  • 포트 포워딩(Port Forwarding) 설정: 외부 네트워크에서 네임스페이스의 서비스에 접근하기 위해 포트 포워딩을 설정한다.
    • iptables -t nat -A PREROUTING -i <host-interface> -p tcp --dport <host-port> -j DNAT --to-destination <namespace-ip>:<namespace-port> 명령을 사용하여 포트 포워딩을 설정한다.
  • 외부 네트워크에서 네임스페이스 서비스 접근 확인: 외부 네트워크에서 호스트의 포트를 통해 네임스페이스의 서비스에 접근한다.
  • 라우팅 테이블 설정(선택 사항): 외부 네트워크의 호스트에서 네임스페이스 네트워크로 접근하기 위해 라우팅 테이블을 설정할 수 있다. 하지만 포트 포워딩이 더 일반적이다.
    • ip route add <namespace-network-address>/<subnet-mask> via <host-ip> 명령을 사용하여 라우팅 테이블을 설정한다.

핵심 개념

  • Linux Bridge: 가상 스위치 역할을 하여 네트워크 네임스페이스 간 통신을 가능하게 한다.
  • veth 쌍: 네트워크 네임스페이스와 브리지를 연결하는 가상 이더넷 인터페이스다.
  • NAT: 네트워크 주소 변환을 통해 네임스페이스의 트래픽을 외부 네트워크로 전달한다.
  • 포트 포워딩: 외부 네트워크에서 특정 포트로 들어오는 트래픽을 네임스페이스의 특정 포트로 전달한다.
  • 라우팅 테이블: 네트워크 트래픽의 경로를 결정한다.

Docker Networking

도커 네트워크 옵션

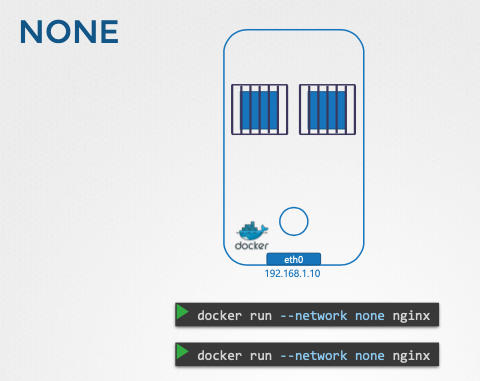

  • none 네트워크:
    • 컨테이너가 어떤 네트워크에도 연결되지 않는다.
    • 컨테이너는 외부와 통신할 수 없으며, 외부에서도 컨테이너에 접근할 수 없다.
    • 컨테이너 간에도 통신할 수 없다.

  • host 네트워크:
    • 컨테이너가 호스트의 네트워크를 공유한다.
    • 컨테이너는 호스트의 모든 네트워크 인터페이스와 포트를 사용할 수 있다.
    • 네트워크 격리가 없으므로 보안에 취약할 수 있다.
    • 같은 포트를 사용하는 컨테이너를 여러개 실행할 수 있다.

  • bridge 네트워크:
    • 도커 호스트와 컨테이너가 연결되는 내부 사설 네트워크를 생성한다.
    • 기본적으로 172.17.0.0/16 네트워크를 사용한다.
    • 각 컨테이너는 이 네트워크에서 고유한 IP 주소를 할당받는다.

Docker Bridge 네트워크 작동 방식

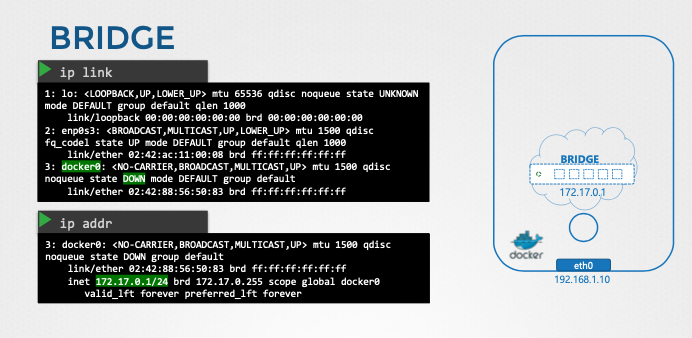

Docker0 인터페이스

  • 도커 설치 시 기본적으로 생성되는 Linux Bridge 인터페이스다.
  • Docker 네트워크 목록에서는 "bridge"로 표시된다.

  • 호스트의 네트워크 인터페이스 역할을 하며, 컨테이너의 가상 스위치 역할을 한다.
  • 172.17.0.1 IP 주소를 할당받는다.

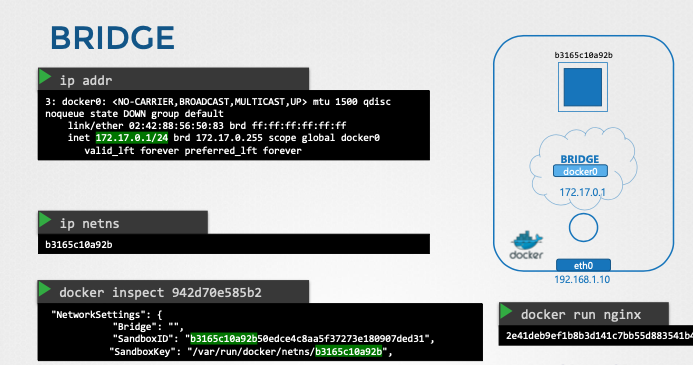

네트워크 네임스페이스 생성

  • 도커는 컨테이너를 실행할 때마다 네트워크 네임스페이스를 생성한다.
  • ip netns 명령어를 통해 확인이 가능하다. 단, 도커에서 생성한 네임스페이스를 보기위해서는 약간의 작업이 필요하다.
  • docker inspect 명령어를 사용하여 각 컨테이너와 연결된 네트워크 네임스페이스를 확인할 수 있다.

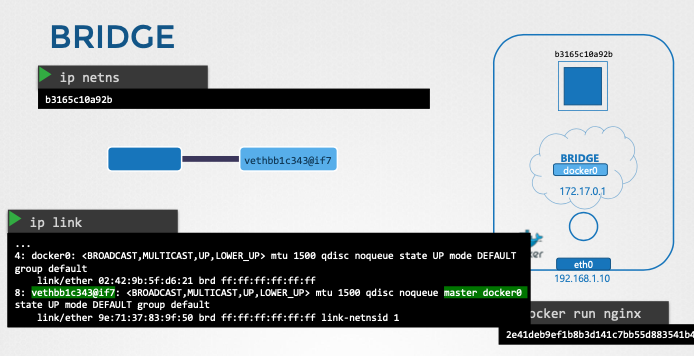

가상 이더넷 쌍(veth) 생성

  • 도커는 각 컨테이너의 네트워크 네임스페이스와 Docker0 브리지 사이에 가상 이더넷 쌍을 생성한다.
  • veth 인터페이스의 한쪽 끝은 컨테이너의 네트워크 네임스페이스에 연결되고, 다른 쪽 끝은 Docker0 브리지에 연결된다.
  • ip link 명령어를 사용하여 호스트와 컨테이너 내부의 veth 인터페이스를 확인할 수 있다.
  • 각 컨테이너는 veth 인터페이스를 통해 Docker0 브리지와 통신한다.

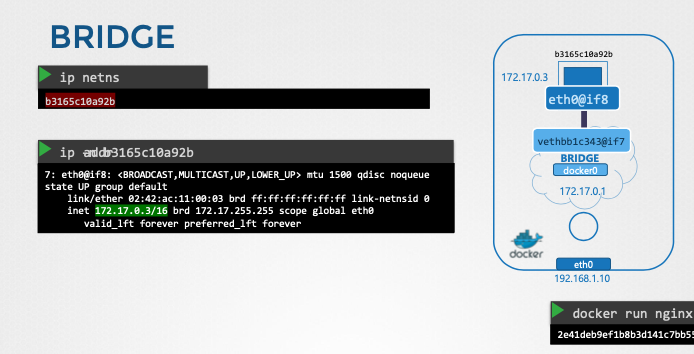

IP 주소 할당

  • 도커는 컨테이너의 네트워크 네임스페이스에 IP 주소를 할당한다.
  • ip addr 명령어를 컨테이너의 네트워크 네임스페이스 내부에서 실행하여 컨테이너의 IP 주소를 확인할 수 있다.
  • docker exec 명령어를 사용하여 컨테이너에 접속하여 ip addr 명령어를 실행하여 ip 주소를 확인할 수도 있다.

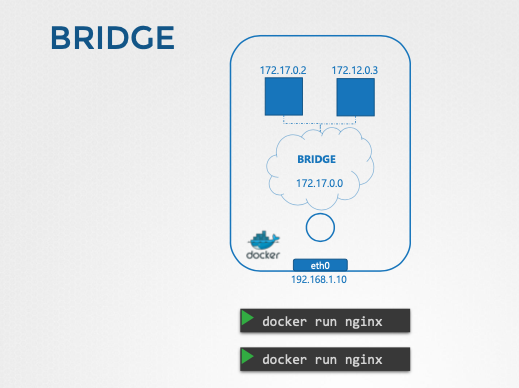

컨테이너 간 통신

  • Docker0 브리지를 통해 컨테이너 간에 통신할 수 있다.

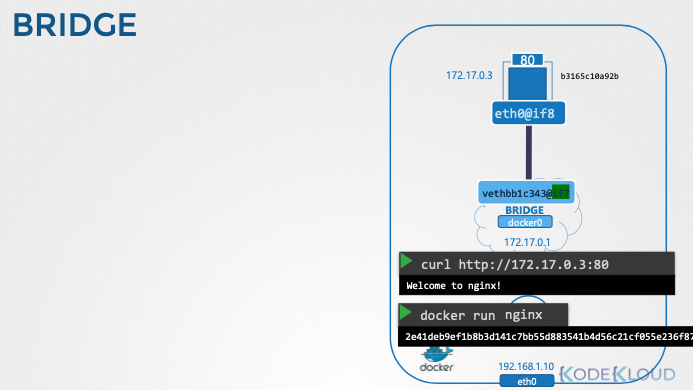

포트 매핑(Port Mapping)

  • 기본적으로 호스트에서 172.17.0.3:80 주소로 접근이 불가능하다.

외부 접근 허용

  • 도커 호스트 외부에서 컨테이너의 서비스에 접근하기 위해 포트 매핑을 사용한다.
  • docker run -p <host-port>:<container-port> <image> 명령어를 사용하여 호스트 포트와 컨테이너 포트를 매핑한다.
  • 호스트의 특정 포트로 들어오는 트래픽을 컨테이너의 특정 포트로 전달한다.

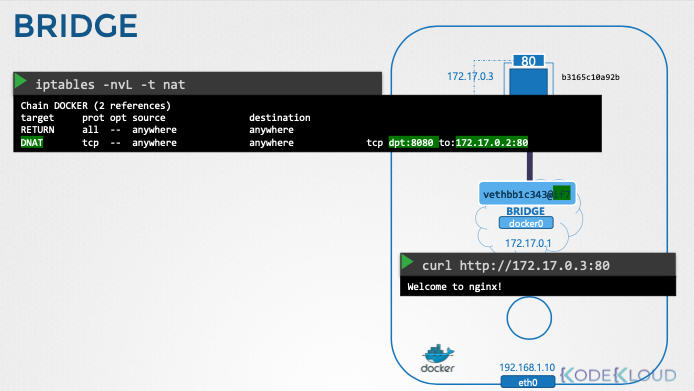

iptables 규칙

  • 도커는 iptables NAT 규칙을 사용하여 포트 매핑을 구현한다.
  • PREROUTING 체인에 규칙을 추가하여 호스트 포트로 들어오는 트래픽의 목적지 포트를 컨테이너 포트로 변경한다.
  • 규칙을 통해 컨테이너의 IP 주소와 컨테이너의 포트 번호를 목적지로 설정한다.

  • iptables -t nat -L 명령어를 사용하여 iptables 규칙을 확인할 수 있다.

외부 사용자의 접근

  • 포트 매핑을 통해 외부 사용자는 도커 호스트의 IP 주소와 포트를 사용하여 컨테이너의 서비스에 접근할 수 있다.

핵심 개념

  • 네트워크 네임스페이스: 컨테이너의 네트워크 격리를 위한 핵심 기술이다.
  • Linux Bridge (Docker0): 컨테이너 간 통신을 위한 가상 스위치 역할을 한다.
  • veth 쌍: 컨테이너와 Docker0 브리지를 연결하는 가상 이더넷 인터페이스다.
  • 포트 매핑: 외부 네트워크에서 컨테이너의 서비스에 접근할 수 있도록 한다.
  • iptables: 네트워크 트래픽을 제어하고 포트 매핑을 구현하는 데 사용된다.

Container Network Interface(CNI)

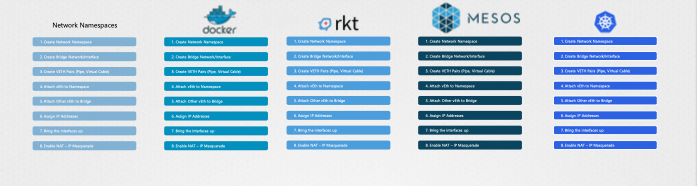

컨테이너 네트워킹의 표준화 필요성

  • 다양한 컨테이너 런타임 환경: Docker, Rocket, Mesos Containerizer, Kubernetes 등 다양한 컨테이너 런타임 환경이 존재한다.
  • 네트워킹 문제의 유사성: 각 런타임 환경은 네트워크 격리, 브리지 연결, IP 주소 할당 등 유사한 네트워킹 문제를 해결해야 한다.

  • 중복 개발 문제: 각 런타임 환경이 자체적으로 네트워킹 솔루션을 개발하면 중복 개발과 유지 보수 비용이 발생한다.
  • 표준화된 접근 방식 필요: 모든 런타임 환경에서 사용할 수 있는 표준화된 네트워킹 접근 방식이 필요하다.

컨테이너 네트워크 인터페이스(CNI) 소개

  • CNI의 정의: CNI는 컨테이너 런타임 환경에서 네트워크 문제를 해결하기 위한 표준 인터페이스다.
  • CNI의 역할: CNI는 컨테이너 런타임과 네트워크 플러그인 간의 상호 작용을 정의한다.
  • CNI의 목표: 다양한 런타임 환경에서 일관된 네트워킹 환경을 제공하고 플러그인 개발을 단순화한다.

CNI 플러그인(Plugins)

  • 플러그인의 역할: 플러그인은 컨테이너 네트워크 설정을 담당하는 프로그램이다.
  • 플러그인의 종류: Bridge, VLAN, IP VLAN, MAC VLAN, Host Local, DHCP 등 다양한 플러그인이 존재한다.
  • 플러그인의 예시: Veave, Flannel, Cilium, VMware NSX, Calico, Infoblox 등 타사 플러그인도 존재한다.
  • Bridge 플러그인: "Bridge" 프로그램은 CNI 플러그인의 예시다. 컨테이너를 브리지 네트워크에 연결하는 역할을 한다.

CNI의 작동 방식

컨테이너 런타임의 역할

  • 컨테이너를 위한 네트워크 네임스페이스를 생성한다.
  • 컨테이너가 연결해야 할 네트워크를 식별한다.
  • 컨테이너 생성 시 add 명령어를 사용하여 플러그인을 호출한다.
  • 컨테이너 삭제 시 del 명령어를 사용하여 플러그인을 호출한다.
  • JSON 파일을 사용하여 네트워크 플러그인을 구성한다.

플러그인의 역할

  • add, del, check 명령줄 인수를 지원한다.
  • 컨테이너 ID, 네트워크 네임스페이스 등 필요한 매개변수를 처리한다.
  • 컨테이너에 IP 주소를 할당하고 필요한 라우팅 설정을 수행한다.
  • 결과를 특정 형식으로 변환한다.

CNI 장점

  • 상호 운용성: 다양한 컨테이너 런타임과 플러그인 간의 상호 운용성을 보장한다.
  • 유연성: 다양한 네트워크 요구 사항을 충족하는 플러그인을 선택하여 사용할 수 있다.
  • 확장성: 새로운 플러그인을 개발하여 기능을 확장할 수 있다.
  • 표준화: 일관된 네트워킹 환경을 제공하고 개발 및 유지 보수를 단순화한다.

도커와 CNI

  • 도커의 CNM: 도커는 CNI 대신 CNM(Container Network Model)이라는 자체 표준을 사용한다.
  • CNI와 CNM의 차이점: CNI와 CNM은 컨테이너 네트워킹 문제를 해결하기 위한 유사한 목표를 가지지만, 구현 방식에 차이가 있다.
  • 도커와 CNI 플러그인 사용: 도커는 CNI 플러그인을 직접적으로 지원하지 않지만, 우회적인 방법을 통해 사용할 수 있다.
    • 도커 컨테이너를 네트워크 설정 없이 생성한다.
    • 수동으로 Bridge 플러그인을 호출하여 컨테이너 네트워크를 설정한다.
    • 쿠버네티스는 이러한 방식으로 도커 컨테이너와 CNI 플러그인을 함께 사용한다.

핵심 개념

  • CNI: 컨테이너 런타임 환경에서 네트워크 문제를 해결하기 위한 표준 인터페이스다.
  • CNI 플러그인: 컨테이너 네트워크 설정을 담당하는 프로그램이다.
  • 상호 운용성: 다양한 컨테이너 런타임과 플러그인 간의 상호 운용성을 보장한다.
  • 표준화: 일관된 네트워킹 환경을 제공하고 플러그인 개발을 단순화한다.
  • CNM: 도커는 CNI 대신 CNM(Container Network Model)이라는 자체 표준을 사용한다.
