[CKA] Networking (Cluster Networking)

Networking (Cluster Networking)

• 이번 장에서는 Certified Kubernetes Administrator (CKA) 을 준비하며 "Cluster Networking"에 대해서 자세하게 알아보도록 한다.

---

Cluster Networking

쿠버네티스 클러스터 네트워크 기본 요구 사항

• 노드 구성:
  • 쿠버네티스 클러스터는 마스터 노드와 워커 노드로 구성된다.
  • 각 노드는 네트워크에 연결된 하나 이상의 인터페이스를 가져야 한다.
• IP 주소 설정:
  • 각 인터페이스에는 IP 주소가 구성되어야 한다.
• 호스트 이름 및 MAC 주소:
  • 각 호스트는 고유한 호스트 이름을 설정해야 한다.
  • 각 호스트는 고유한 MAC 주소를 가져야 한다. (특히 VM을 복제하여 생성한 경우 주의해야 한다.)

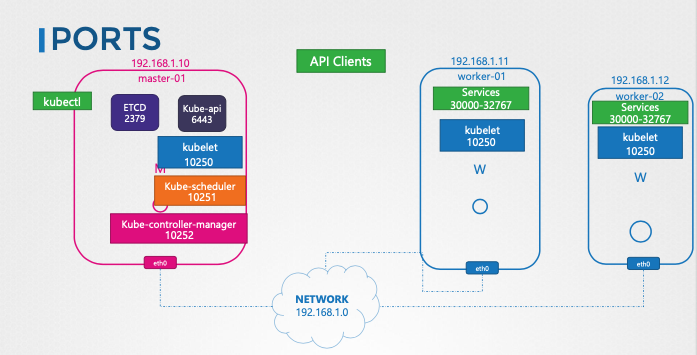

마스터 노드 및 워커 노드에서 열어야 하는 포트

마스터 노드

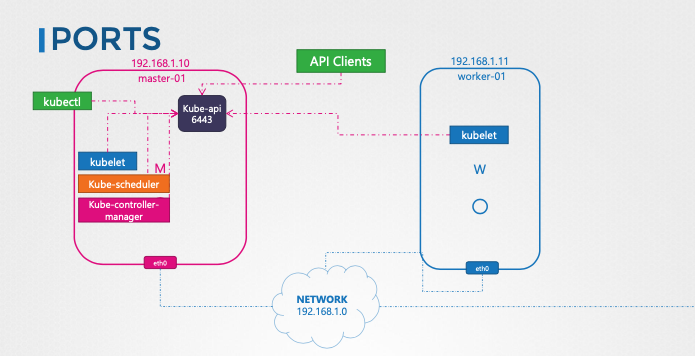

• 6443 (API 서버):
  • 워커 노드, kubectl 도구, 외부 사용자 및 기타 컨트롤 플레인 구성 요소가 kube-api 서버에 액세스하는 데 사용된다.
• 10250 (kubelet):
  • 마스터 노드와 워커 노드의 kubelet이 수신하는 포트다.
• 10259 (kube-scheduler):
  • kube-scheduler가 사용하는 포트다.
• 10257 (kube-controller-manager):
  • kube-controller-manager가 사용하는 포트다.
• 2379 (etcd):
  • etcd 서버가 수신하는 포트다.

워커 노드

• 10250 (kubelet):
  • 워커 노드의 kubelet이 수신하는 포트다.
• 30000 ~ 32767 (NodePort 서비스):
  • 외부 액세스를 위해 워커 노드가 서비스를 노출하는 포트 범위다.

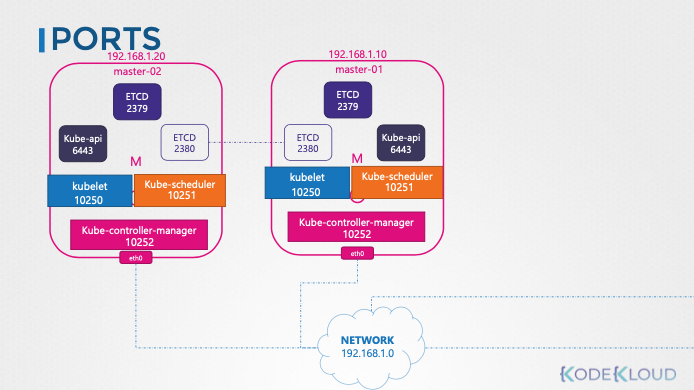

다중 마스터 노드 구성

• 다중 마스터 노드 구성에서는 위 포트 외에 2380 포트도 열어야 한다.
• 2380 (etcd 클라이언트 통신):
  • etcd 클라이언트 간 통신에 사용된다.

네트워킹 구성 시 고려 사항

• 방화벽 및 IP Table 규칙:
  • 노드 간 통신을 허용하도록 방화벽 및 IP Table 규칙을 설정해야 한다.
• 클라우드 환경의 네트워크 보안 그룹:
  • GCP, Azure, AWS와 같은 클라우드 환경에서는 네트워크 보안 그룹을 사용하여 포트 액세스를 제어해야 한다.

• 문제 해결:
  • 쿠버네티스 클러스터가 제대로 작동하지 않으면 포트 설정 및 네트워크 구성을 확인해야 한다.
  • 쿠버네티스 공식 문서를 참고하여 포트 목록을 확인하는 것이 좋다.

핵심 개념

• 마스터 노드 및 워커 노드: 쿠버네티스 클러스터의 기본 구성 요소다.
• kubelet, kube-scheduler, kube-controller-manager, etcd: 쿠버네티스 컨트롤 플레인의 핵심 구성 요소다.
• NodePort 서비스: 외부에서 쿠버네티스 서비스에 접근할 수 있도록 하는 서비스 유형이다.
• 방화벽 및 네트워크 보안 그룹: 네트워크 트래픽을 제어하는 데 사용된다.

---

시험에서 CNI의 중요성

네트워크 애드온의 중요성

• 애드온을 사용하여 쿠버네티스 클러스터의 네트워킹 기능을 확장한다.
• weave-net을 포함한 다양한 네트워크 플러그인을 사용할 수 있다.

사용 가능한 네트워크 플러그인

• 쿠버네티스 공식 문서에서 사용 가능한 네트워크 플러그인 목록을 확인할 수 있다.
  • https://kubernetes.io/docs/concepts/cluster-administration/addons/
  • https://kubernetes.io/docs/concepts/cluster-administration/networking/#how-to-implement-the-kubernetes-networking-model

CKA 시험 관련 사항

• CAK 시험에서 네트워크 애드온 배포 문제가 출제될 경우, 별도의 지시가 없다면 위 링크에 설명된 플러그인 중 어느 것이든 사용할 수 있다.
• 현재 쿠버네티스 문서에서는 타사 네트워크 애드온 배포 명령어가 직접적으로 포함되어 있지 않다.
• 위 링크는 타사/벤더 사이트 또는 GitHub 저장소로 연결되는데, 이는 시험에서 사용할 수 없다. 쿠버네티스 문서의 벤더 중립성을 유지하기 위해 의도적으로 이렇게 구성되었다.
• 공식 시험에서는 모두 필수 CNI 배포 세부 정보가 제공된다.

---
